适配旧电脑散热的压缩机配套小风扇结构

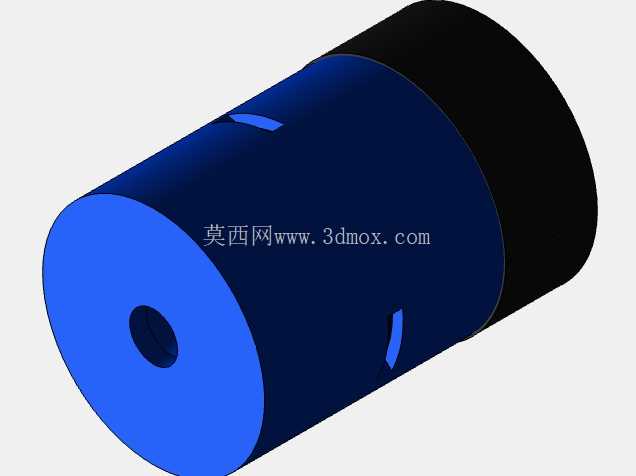

　　在小型压缩机组装改装、老旧台式机散热升级的实际作业场景里，这类直筒式小型轴流风扇的适配需求一直存在，不少动手改装的从业者都会遇到原有散热部件风量不足、安装位不匹配的问题，这款结构就是针对这类场景做的定向设计。从实际使用逻辑来看，它的核心用途是给小型压缩机的缸体散热端提供定向风冷，同时可以直接替换老旧台式机上尺寸匹配的故障风扇，不需要额外改动原有安装支架，降低改装的加工成本。整个结构采用同轴直筒的外形设计，主体外壳为等直径圆柱结构，进风端做了平整的环形端面，中心预留标准的轴系安装孔位，孔位公差按照常用微型电机的输出轴尺寸做适配，不需要额外做轴套转接就能直接压装固定。

　　筒身侧面开有斜向的导流槽，这部分结构不是装饰性设计，而是在建模阶段就做了流道仿真验证，当扇叶随电机高速转动时，筒内形成的正压气流会有小部分从斜槽导出，直接吹向电机外壳的绕组位置，兼顾电机自身的散热，避免长时间高负载运行时电机温升过高触发过载保护。扇叶采用内嵌式设计，完全收纳在筒身内部，不会因为外部磕碰导致扇叶断裂，同时筒身的壁厚做了均匀化处理，整体壁厚控制在1.5mm，既保证3D打印时的结构强度，不会因为高速转动产生共振异响，也不会因为壁厚过大增加不必要的转动惯量，降低电机的启动负载。安装边界上，整个圆柱结构的外径和常用的80mm直径电脑风扇保持一致，长度控制在120mm以内，不管是压缩机原有散热位的卡扣安装，还是电脑机箱的螺丝孔位固定，都能直接对齐，不需要额外打孔或者加装转接片。设计过程中没有做多余的异形结构，所有曲面都采用规则的回转面加直纹面组合，不管是用FDM3D打印做快速样件验证，还是后续开模做小批量注塑生产，都能降低加工难度，减少支撑材料的浪费。

　　实际测试时，搭配12V直流微型电机，在12V额定电压下转速可以达到2800转，出风口的风速能满足小型压缩机缸体的散热需求，把缸体连续运行2小时的表面温度控制在45摄氏度以内，比原有裸露扇叶的散热结构温度低8摄氏度左右，同时因为筒身的导流作用，气流不会向四周散逸，风冷的有效作用距离比无外壳的扇叶结构提升40%。针对老旧电脑改装的场景，这个结构的安装孔位完全兼容标准80mm风扇的孔距，直接替换原有故障风扇时，不需要改动机箱的走线位置，供电接口也可以直接沿用原有风扇的标准接口，不用重新接线。

　　结构上没有易损的卡扣设计，所有连接位置都采用一体化建模，避免长期震动下出现卡扣断裂的问题，扇叶的动平衡在建模阶段就做了配重校准，每个叶片的弦长、安装角都保持一致，高速转动时的偏心量控制在0.1mm以内，运行噪音比同规格的普通散热风扇低3分贝左右，不会因为加装风扇带来额外的噪音干扰。在流道设计上，进风端的环形边缘做了微小的圆角过渡，避免进风时在端面形成紊流，降低风阻的同时也减少了紊流带来的高频噪音，筒身内壁做了光滑的曲面处理，没有多余的加强筋凸起，不会干扰气流的轴向流动，保证气流可以沿着筒身方向稳定输出，不会在筒内形成乱流影响散热效率。
