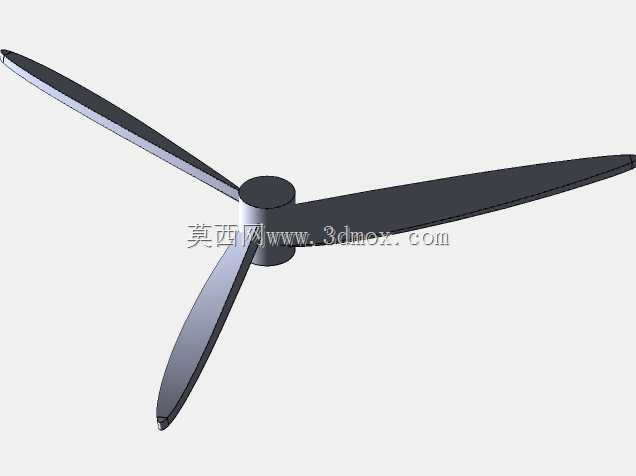

特洛无人机适配三叶螺旋桨结构设计

　　在消费级小型航拍无人机的动力系统设计中，螺旋桨作为直接将电机转动扭矩转化为气动升力的核心部件，其气动外形、安装匹配度直接决定了整机的悬停稳定性、续航表现与机动响应速度，这款适配特洛小型无人机的三叶螺旋桨，正是针对微型航拍无人机的低空近场作业场景做的定向结构优化。日常使用中这类小型无人机多承担室内近景拍摄、青少年编程飞行实训、低空小范围巡检等任务，作业环境往往存在狭窄空间避让、低电量下动力冗余要求、频繁小幅姿态调整的需求，三叶结构相比常见的两叶桨，在相同桨盘直径下能提供更均匀的升力输出，桨叶划过空气的动平衡表现更优，能有效降低悬停状态下的机身高频振动，避免航拍画面出现果冻效应，同时在电机输出相同转速的工况下，三叶桨的单叶载荷更低，遇到室内气流扰动或者小幅碰撞障碍物时，动力输出的波动更小，不会因为单叶受力突变引发机身姿态失稳。

　　从设计思路上看，这款螺旋桨采用了两种不同安装角度的桨型配对使用的方案，每台无人机需要配备两个正桨两个反桨，以X型机臂布局安装，抵消桨叶旋转产生的反扭矩，避免机身出现自旋偏移。桨叶的翼型没有采用大载荷固定翼常用的厚翼型，而是选择了薄型低雷诺数翼型，适配微型无人机电机的低转速高扭矩输出特性，在桨根到桨尖的翼型过渡上，做了渐变的扭角设计，桨根处安装角更大，保证靠近桨毂位置的桨段在旋转时不会因为线速度过低出现气流分离，桨尖位置扭角逐步收窄，降低桨尖涡带来的诱导阻力，减少无用的功率损耗。桨叶的前缘做了轻微的钝化处理，不是尖锐的切削结构，一方面是避免日常装卸、飞行碰撞时桨尖容易断裂的问题，另一方面也能降低桨叶划过空气时的高频啸叫噪音，提升室内飞行的使用体验。

　　安装边界上，桨毂位置的安装孔完全匹配特洛无人机的电机输出轴尺寸，采用过盈配合加定位卡槽的结构，安装时不需要额外的紧固件，直接对准电机轴按压到位即可，卡槽结构能避免电机高速旋转时桨叶出现打滑空转的问题，拆卸时只需要沿轴向垂直施力就能拔出，日常更换受损桨叶不需要额外工具。整体桨盘直径控制在适配特洛无人机机臂间距的范围内，相邻机臂上的桨叶在旋转时不会出现打桨的问题，桨叶的厚度从桨根到桨尖逐步递减，桨根位置做了加厚处理，提升结构强度，即使飞行中碰到窗帘、细树枝这类软性障碍物，也不会轻易出现桨根断裂的情况。实际飞行测试中，搭配这套三叶桨的特洛无人机，在室内无风环境下的悬停精度能控制在厘米级，低速前后飞行时的姿态调整更跟手，不会出现两叶桨常见的小幅飘移问题，在低电量剩余百分之十五的状态下，依然能保持足够的升力冗余，支持无人机平稳返航，不会因为动力不足出现掉高的情况。针对3D打印自制的场景，桨叶的外形结构没有复杂的曲面倒扣，打印时不需要添加过多支撑，去除支撑后只需要简单打磨桨叶表面的层纹，就能达到不错的气动效率，两种不同角度的桨叶分别打印两个，配对做动平衡校准后就能装机使用，对于无人机爱好者的自制维修、配件替换场景十分友好。
