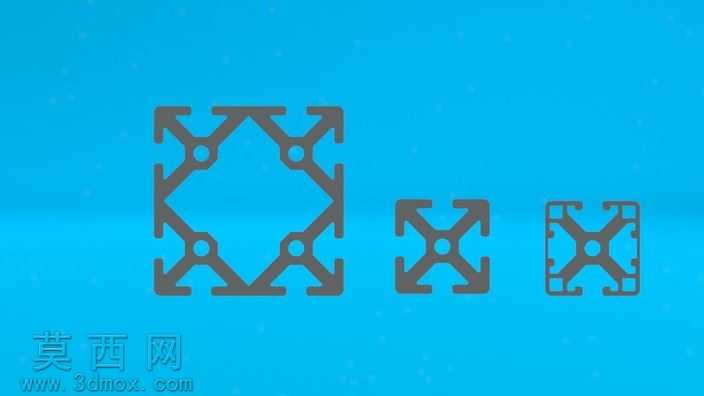

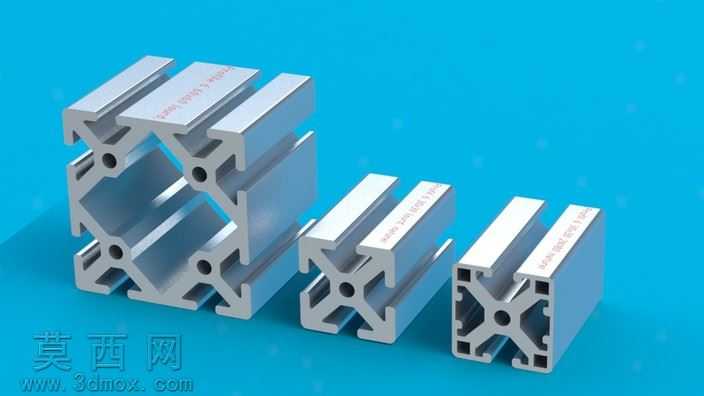

本次三维设计围绕工业组装场景常用的铝合金型材展开,依托三维建模软件完成三款不同截面规格铝型材的全参数化建模,建模过程严格遵循工业铝挤压型材的生产工艺规范,精准还原铝型材的每一处结构细节。首先针对60系列、30系列两款主流槽宽的欧标铝型材进行截面草图绘制,草图阶段严格约束各尺寸的几何关系,保证型材壁厚、槽口宽度、安装孔位中心距、圆角过渡等参数完全符合工业组装的通用标准,避免后续装配出现干涉问题。完成截面草图后通过拉伸特征生成型材基体,随后对型材表面的安装槽、中心定位孔、端部连接沉孔、加强筋结构进行精细化切除建模,每一处槽口的倒角、孔位的拔模角度都按照实际挤压生产的工艺要求设置,既保证模型符合生产实际,也避免后续3D打印或开模生产时出现结构缺陷。材质设置阶段选用6063-T5铝合金的材质参数,调整材质球的金属度、粗糙度、反射率参数,还原工业铝型材经阳极氧化处理后的银灰色哑光金属质感,渲染阶段采用蓝底纯色影棚环境,添加柔和的侧方主光源与顶部补光,弱化生硬阴影,清晰展现型材截面的镂空加强结构、槽口的拼接导向设计、端面的规整度,让模型的结构特征直观呈现。设计过程中重点考量铝型材的模块化组装属性,三款型材的槽口尺寸采用统一的工业标准,可搭配对应规格的T型螺栓、角码、端盖等配件实现快速拼接,其中大规格60系列型材适用于设备机架、重型工作台的主承重框架,小规格30系列型材适用于轻型防护栏、物料架、设备旁侧辅助支架的搭建,型材内部的X型交叉加强筋结构在保证整体承重强度的同时,有效降低型材自身重量,兼顾结构刚性与轻量化需求。建模完成后对三款型材进行同轴度、装配间隙的干涉检查,确认各连接部位的尺寸公差符合装配要求,不同规格型材的拼接面可完全贴合,槽口位置可顺利滑入标准紧固件,无需额外修模即可直接用于工业框架的虚拟装配验证、生产加工指导以及组装方案的效果演示。
