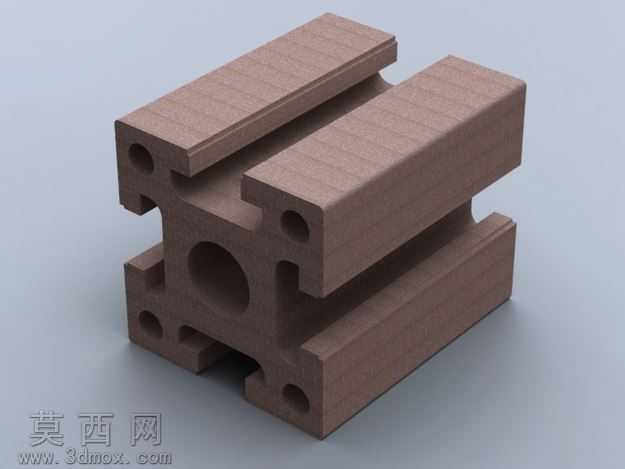

欧标4545工业铝型材截面结构三维设计

本作品为工业挤压铝型材的三维参数化建模成果，建模过程严格遵循铝型材挤压成型的工艺逻辑，以45mm×45mm的公称外廓尺寸为基准，完整还原了该款型材的截面特征与实体结构。建模阶段首先绘制精准的二维截面草图，对型材外轮廓的安装槽、侧边定位缺口、多组不同孔径的中空腔体、中心大直径通孔以及边角工艺倒角逐一进行尺寸约束，确保各特征的位置度、同轴度符合工业铝型材的通用安装标准，避免后续装配出现干涉问题。完成截面草图后通过拉伸特征生成等长的实体基体，过程中对拉伸方向的拔模角度进行了细微调整，还原铝型材挤压生产中微小的出模斜度，让模型更贴近真实生产的型材形态。材质渲染阶段选用了阳极氧化棕褐色磨砂铝合金材质，调整材质的粗糙度、金属度与环境反射参数，还原工业铝型材表面细腻的磨砂氧化质感，同时通过布光调整突出型材棱边的高光、槽位的阴影层次，让各结构特征的视觉区分度更高，能够清晰展现各个安装槽、通孔的位置与形态。结构设计上，该型材为四面带标准安装槽的欧标型材结构，侧边的T型槽可直接装入配套T型螺栓实现框架的快速拼接，多组分布的中空腔体既能够减轻型材自身重量，又可以保证截面的抗弯、抗扭强度，中心大通孔可穿入线缆、管路或者加装加强内芯，边角的小圆孔可用于安装端盖、定位销或者弹性扣件，整体结构兼顾了轻量化与结构强度，适配自动化设备机架、工业工作台、设备防护围栏等多种场景的搭建需求。建模过程中对各特征的衔接处做了圆角过渡处理，还原真实铝型材挤压时的工艺圆角，避免出现尖锐直角不符合生产实际的问题，同时对槽位的尺寸做了适配标准紧固件的公差预留，确保该模型可直接用于后续的框架装配模拟、工程出图以及生产工艺参考。
