45x180规格工业铝型材三维设计作品

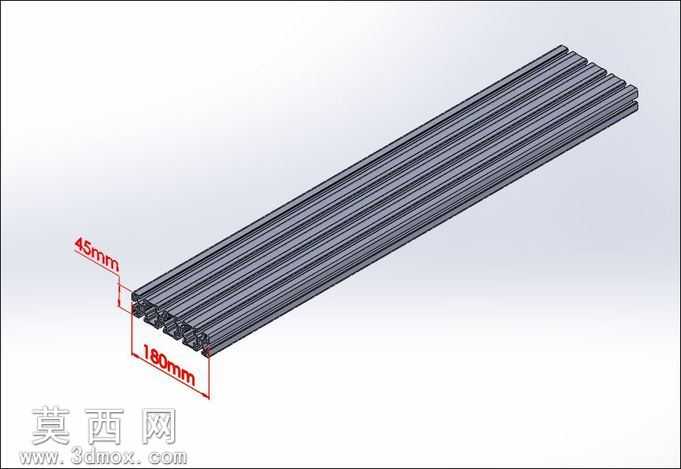

本作品为工业常用规格铝型材的三维参数化建模成果，建模过程严格遵循工业铝型材的截面设计规范，以1:1的真实比例还原45mm×180mm截面尺寸的型材结构。建模阶段首先绘制精准的二维截面草图，完整勾勒出外轮廓矩形边界，以及型材表面均匀分布的多道平行安装槽结构，同时对截面内部的加强筋、安装卡槽的衔接位置做了精准的尺寸约束，确保每一处槽口宽度、筋板厚度、卡槽间距都符合工业铝型材的通用装配标准，避免后续装配出现干涉问题。完成草图绘制后通过拉伸特征生成定长的型材基体，再对各棱边位置做符合实际生产工艺的圆角处理，还原铝型材挤出成型后的真实边缘形态，不存在尖锐直角的不符合工艺的结构。材质设置上选用6063铝合金的典型材质参数，调整金属材质的漫反射、粗糙度与反射参数，还原工业铝型材经阳极氧化处理后的亚光银灰色金属质感，渲染阶段采用柔和的均匀打光方式，清晰呈现型材表面各道槽道的凹凸结构，同时标注出截面的两个关键尺寸，直观展示型材的规格参数。结构设计上，该款宽幅铝型材采用多腔加强筋布局，在180mm的宽度方向上设置多道平行的纵向加强筋，既保证了型材整体的抗弯、抗扭结构强度，又通过中空结构控制型材自身重量，适配大跨度设备框架、机械工作台基座、自动化设备主梁等对结构承重有较高要求的应用场景；表面的标准T型安装槽沿型材长度方向通长布置，可配合专用T型螺栓、螺母实现任意位置的配件安装，无需额外打孔焊接，具备极强的装配灵活性。建模过程中对所有特征做了参数化关联，后续若需调整型材长度、槽口尺寸、筋板厚度等参数，仅需修改对应草图尺寸即可快速生成衍生规格，大幅提升同系列型材的设计效率，模型的结构细节完全匹配实际挤出生产的工艺要求，可直接用于后续的设备框架装配模拟、工程出图、结构受力仿真等工作环节。
