视觉错位燕尾榫结构益智摆件

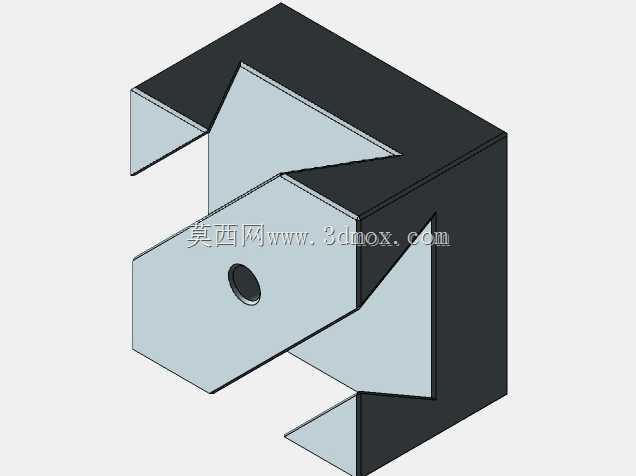

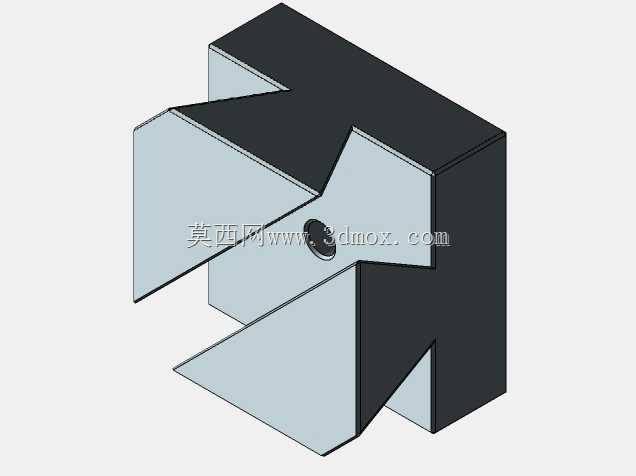

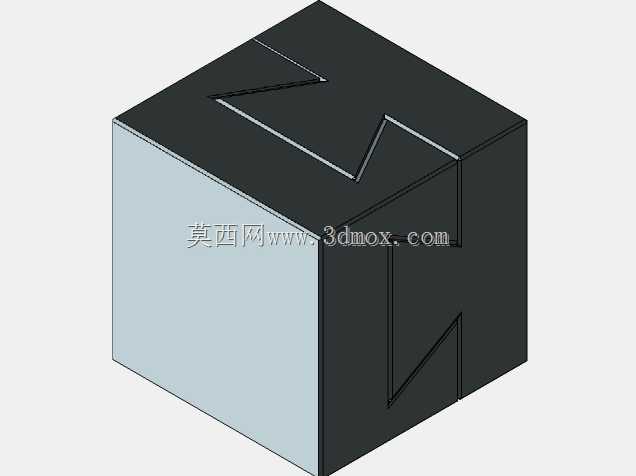

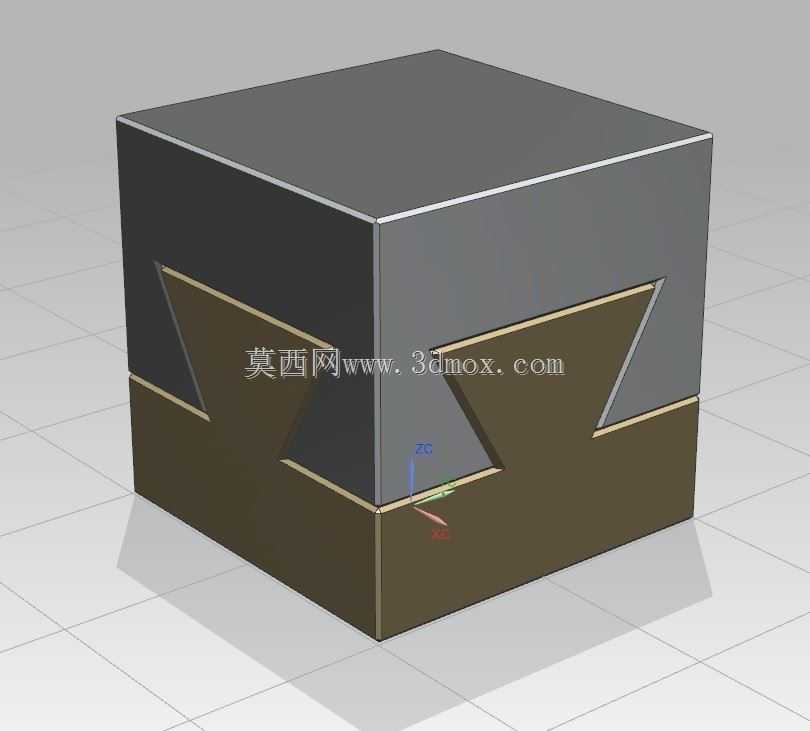

这款结构件的核心设计逻辑，是利用三维空间的视角差，打破常规燕尾榫只能沿单一方向滑动的装配认知，常规燕尾榫作为机械领域常用的限位连接结构，依靠梯形截面的咬合特性实现两个构件的单向锁止，广泛应用于机床导轨限位、工装夹具定位、家具榫卯连接场景中，装配时只能沿榫槽延伸方向完成插接，侧向完全锁止无法脱出。而这款错位结构在设计时，将两个看似互相咬合的燕尾榫头分别布置在不同的空间平面上，从正视视角观察时，两个榫头呈现出完全卡合无法分离的状态，但实际两个构件的接触面存在空间角度差，沿特定角度即可完成两个块体的拆分与装配。从实际应用场景来看，这类结构并不承担工业设备的载荷传递功能，更多作为结构认知教具、机械创意摆件使用，可放置在工装设计工位、机械教学实验室中，帮助刚接触机械结构的从业者理解空间视角与实际装配关系的差异，避免在结构设计中出现视角误判导致的装配干涉问题。从设计思路层面，建模时需要精准控制两个燕尾斜面的空间角度，既要保证正视视角下的错位咬合视觉效果，又要确保拆分路径上无结构干涉，两个块体的外形为等边长立方体结构，所有外边缘做了微小倒角处理，避免锐边划伤，整体尺寸适配手掌握持，摆放时不需要额外的安装固定结构，可直接放置在水平工作台面。在结构特性上，它没有常规燕尾榫的连接紧固功能，核心价值在于通过空间结构的巧妙布置制造视觉认知差，拆解过程需要操作者跳出常规燕尾榫的装配思维定式，从三维空间角度寻找拆分路径，对于锻炼结构工程师的空间想象能力有一定辅助作用，也可作为机械原理科普的展示道具，让受众直观理解二维投影与三维实体的差异，避免在后续的结构设计、装配校验环节，仅依靠单一视角的二维图纸判断结构可行性，减少实际加工装配时出现的结构卡滞、无法装配的问题。
