行星齿轮传动组件剖视结构三维设计

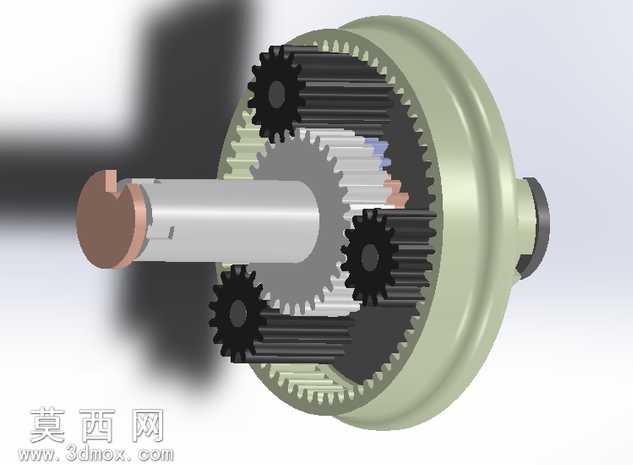

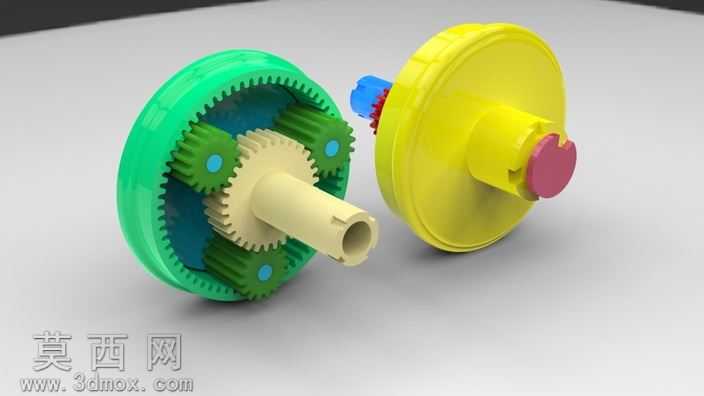

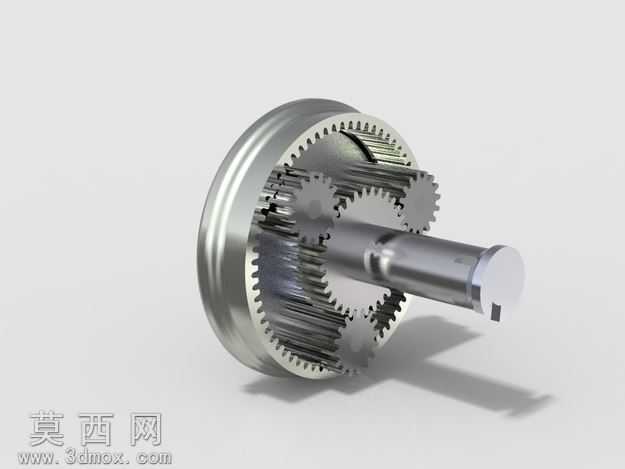

本作品为行星齿轮传动机构的三维建模设计，采用剖视视角完整呈现整套组件的内部装配关系与结构细节。建模过程中严格遵循行星齿轮传动的设计规范，先完成核心太阳轮的参数化建模，依据传动比匹配计算确定行星轮的齿数、模数与齿形参数，再完成内齿圈、行星架、输入输出轴的结构搭建，保证各齿轮副的啮合间隙符合机械设计标准，避免传动过程中出现卡滞或干涉问题。建模时对每一个轮齿的渐开线齿形做精准还原，对行星轮的安装轴、定位卡簧、轴端限位结构都做了等比例复刻，输入轴端的扁位定位结构、壳体的连接密封位也都完整呈现，还原了真实行星齿轮组件的装配逻辑。材质渲染阶段，针对不同部件做了区分化的材质设置：齿轮部件采用调质合金钢材质，还原金属表面的哑光金属质感与细微机加工纹理；输入输出轴做了表面氧化处理的金属质感呈现，壳体采用铸钢材质的哑光灰绿色漆面效果，定位卡簧、限位垫片等小零件做了发黑处理的深色金属质感，不同材质的区分让整个组件的结构层次清晰直观。设计过程中重点考量了行星齿轮传动的均载特性，在行星轮与行星架的配合位置预留了合理的装配间隙，保证多个行星轮能够均匀分担传动载荷，同时通过剖视的展示方式，让观看者可以清晰看到太阳轮、行星轮、内齿圈三者的啮合位置关系，直观理解行星齿轮传动同轴输入输出、大传动比、结构紧凑的特点。整套模型完整还原了行星齿轮组件的所有装配零件，没有省略细小的定位、限位结构，既可以作为机械原理教学的演示素材，也可以作为行星减速机构设计的参考样例，帮助设计人员快速理解行星齿轮传动的内部结构与装配逻辑，为同类型传动机构的设计优化提供直观的三维参考。
