纺织厂缝纫线自动卷取专用设备结构

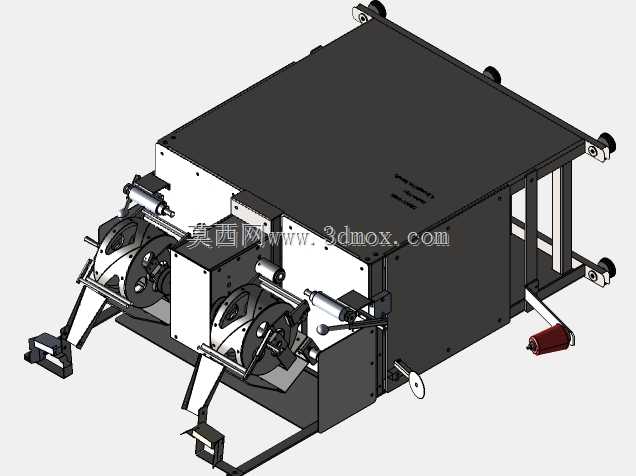

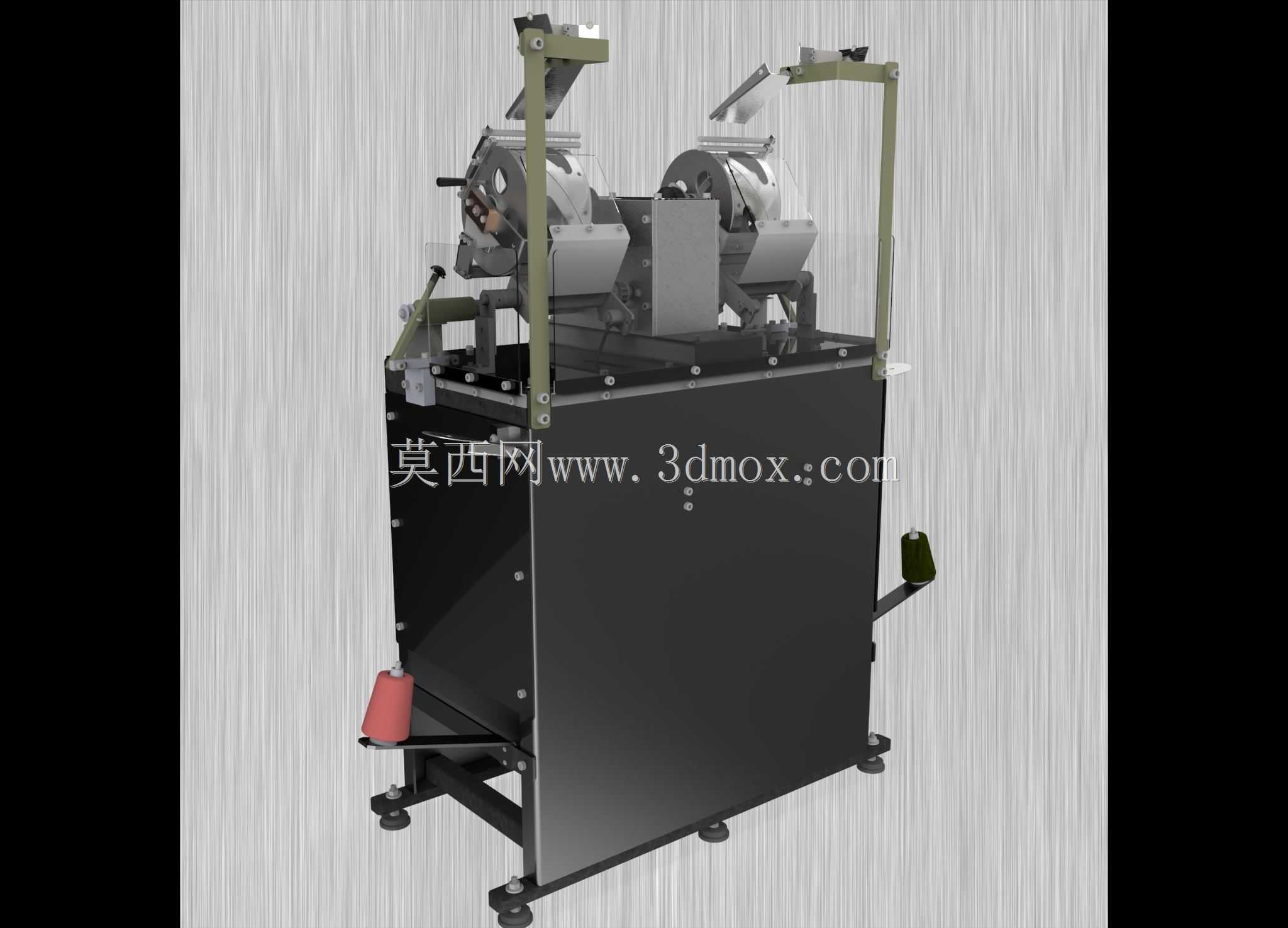

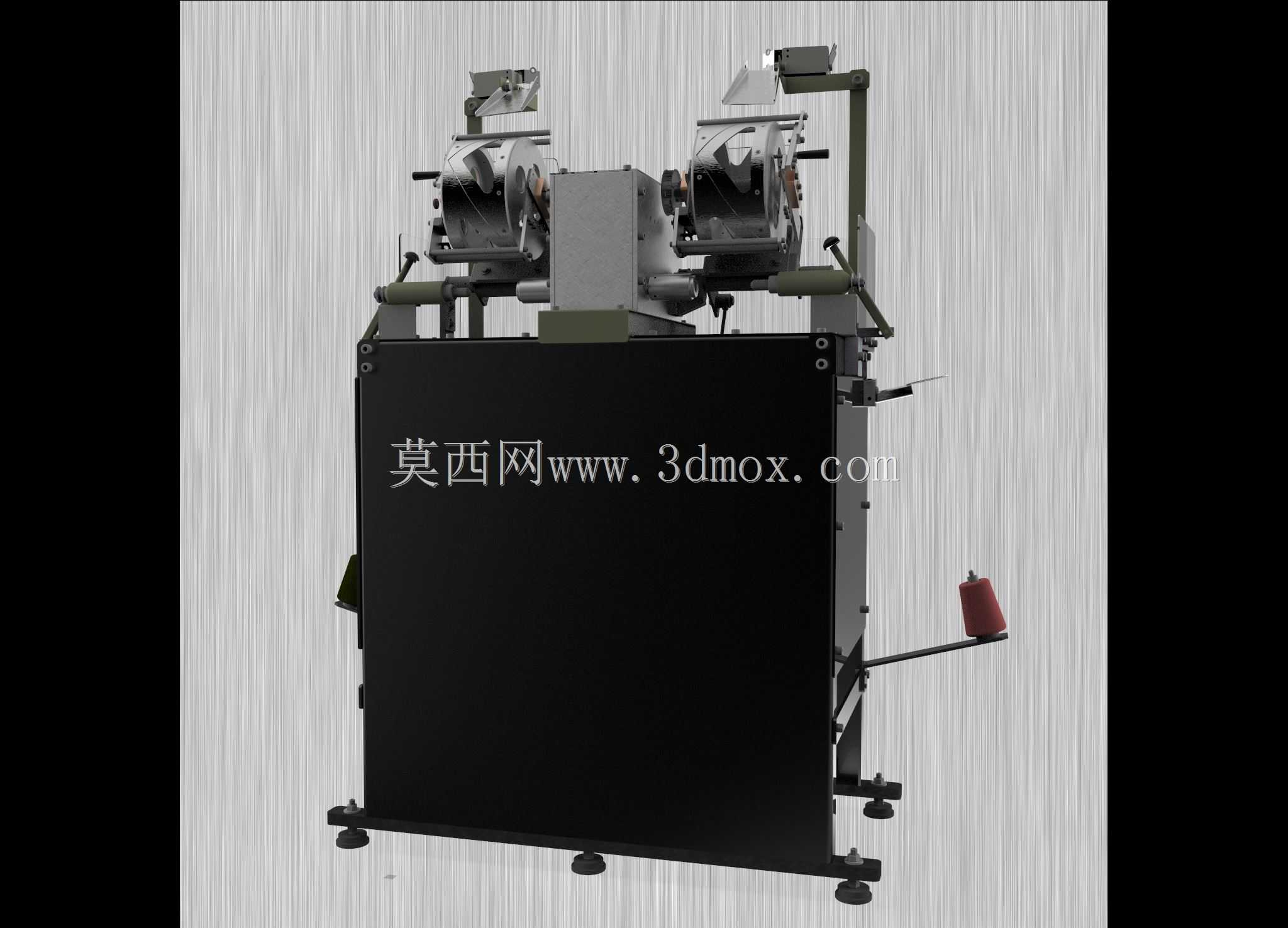

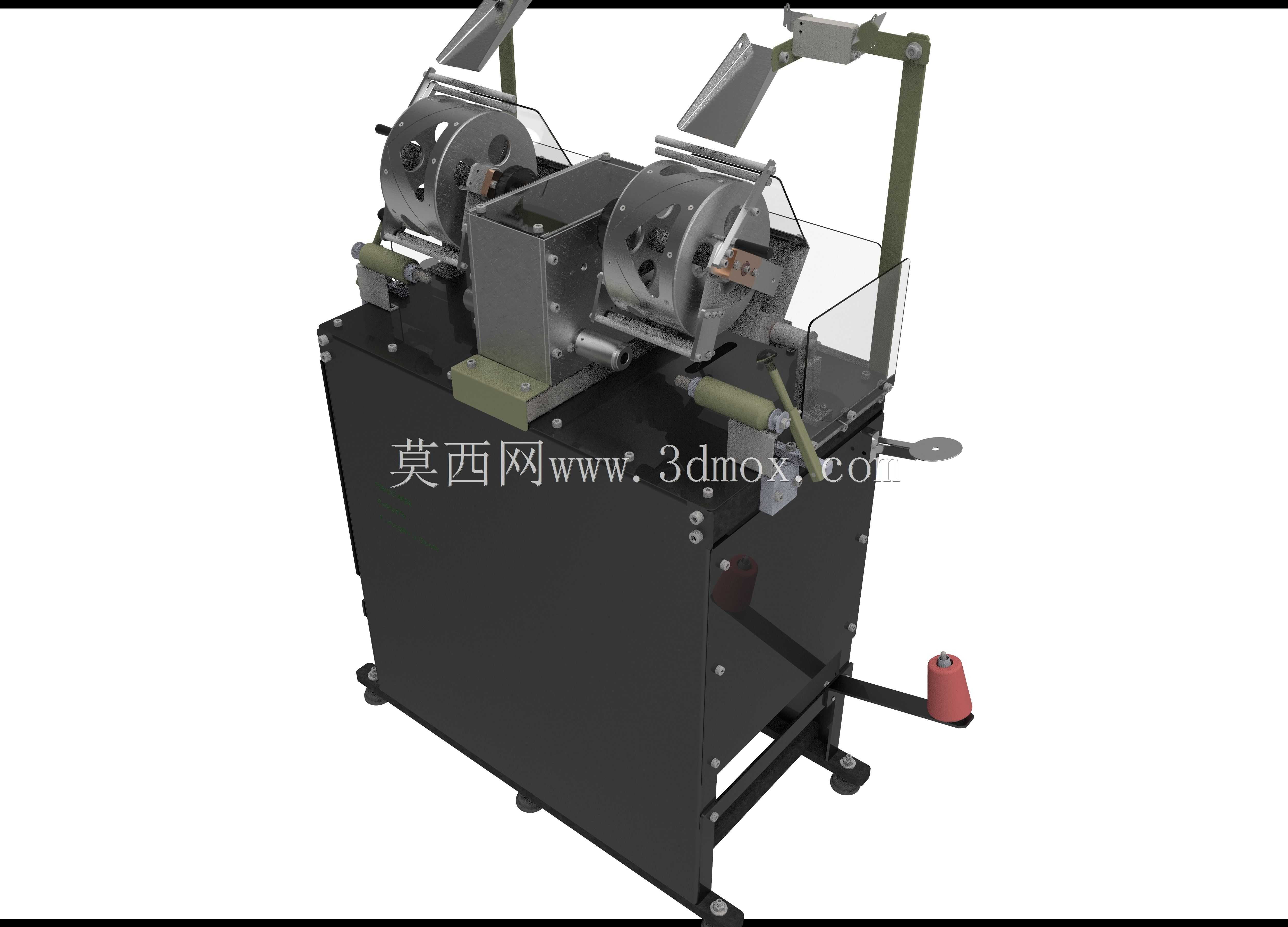

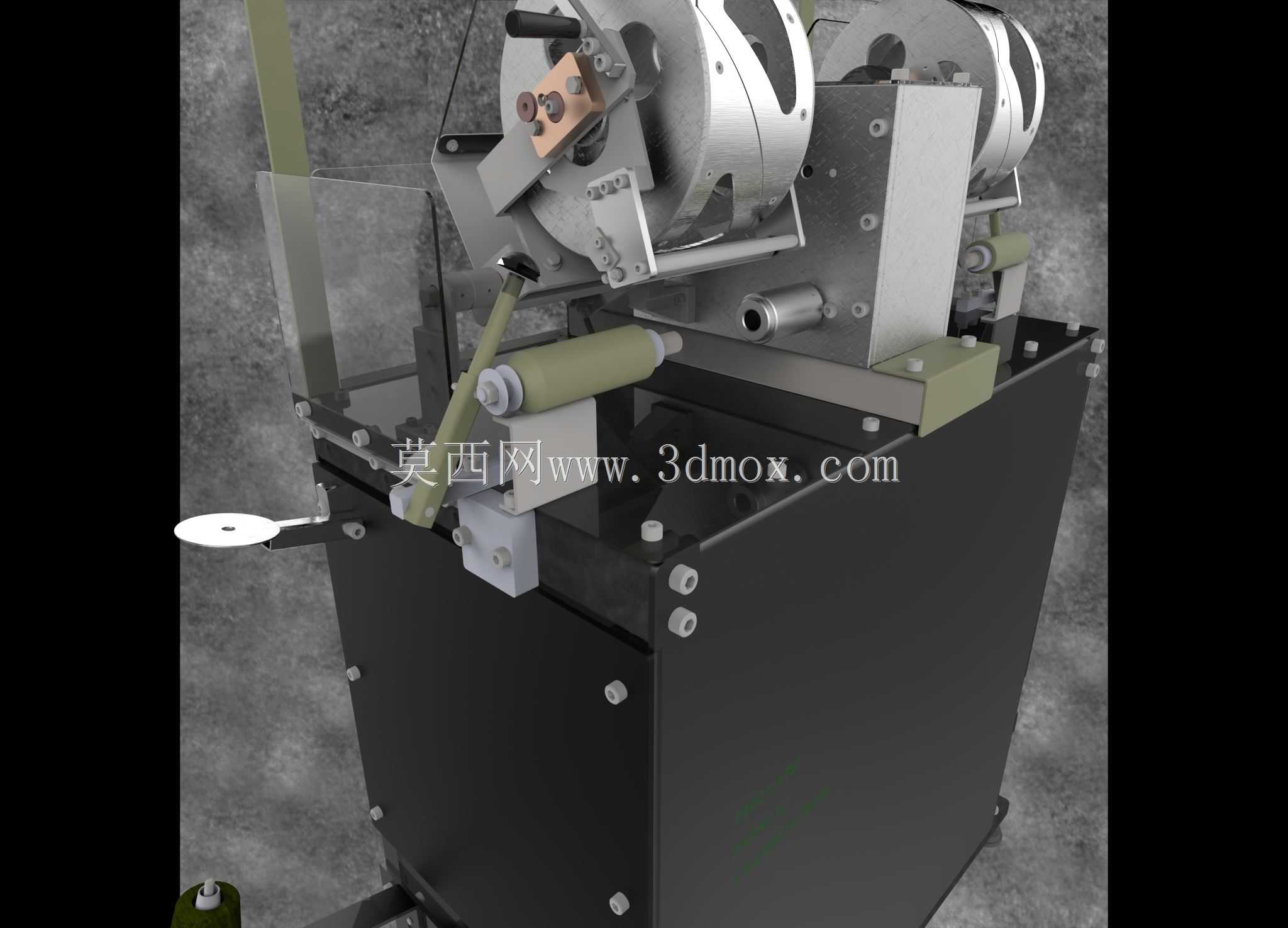

这款设备主要面向纺织生产车间的缝纫线后处理工序，针对传统人工理线、绕线效率低、线卷松紧度不均的痛点设计，核心作用是将经过润滑处理的缝纫线均匀缠绕到空白线圈上，为后续缝纫线的分装、销售或下游服装、家纺生产环节提供规整的成品线卷。从结构布局来看，设备采用下置柜体式机架作为承载基础，柜体采用钣金折弯焊接成型，底部预留可调脚轮安装位，既可以满足车间内短距离移位调整的需求，也能通过调节脚杯实现安装地面的水平适配，整体安装边界控制在长1200mm、宽800mm、高1500mm范围内，不需要额外预留过大的操作空间，适配中小型纺织车间的工位排布。上部作业区域采用双工位并行设计，两套独立的卷绕主轴对称布置，可同时完成两轴线的卷制作业，主轴端部配备快换式线圈装夹结构，更换空白线圈时不需要额外工具，扳动快卸压块即可完成线圈的装夹与拆卸，单工位换型时间控制在10秒以内，能有效减少停机等待时间。线体路径上依次设置了张力调节机构、润滑浸润组件、导向辊组，其中张力调节采用弹簧压合式导轮结构，可根据不同线径的缝纫线调整压合力度，避免卷绕过程中出现线体拉断或者松垮的问题；润滑浸润组件采用浸油式毛毡结构，缝纫线从毛毡缝隙穿过时即可均匀附着润滑介质，不会出现局部油量过多污染线体的情况；导向辊组采用硬质阳极氧化铝合金材质，表面粗糙度控制在Ra0.8以下，减少线体高速通过时的摩擦起毛问题。设备的操作侧设置了透明亚克力防护挡板，既可以观察内部线体运行状态，也能避免操作人员误触高速运转的卷绕主轴引发安全事故，挡板采用铰链式安装，需要穿线或者维护时可以直接向上翻开，不需要完全拆卸。驱动部分采用减速电机直连主轴的传动方式，省去了皮带、链条等中间传动环节，传动效率更高，运行噪音更低，同时在每个工位的侧边设置了独立的启停控制拨杆，操作人员可以单独控制某一个工位的启停，不会影响另一工位的正常卷绕作业。设计过程中充分考虑了纺织车间多飞花的工况，所有转动轴承位置都加装了防尘密封圈，电气控制元件全部布置在下置柜体的密封安装腔内，避免飞花进入引发接触不良或者卡滞问题，柜体侧面预留了散热通风口，通风口处加装防尘滤网，可定期拆下清理积尘，保障设备长期稳定运行。
