CATIA设计的简易翻斗式玩具卡车结构

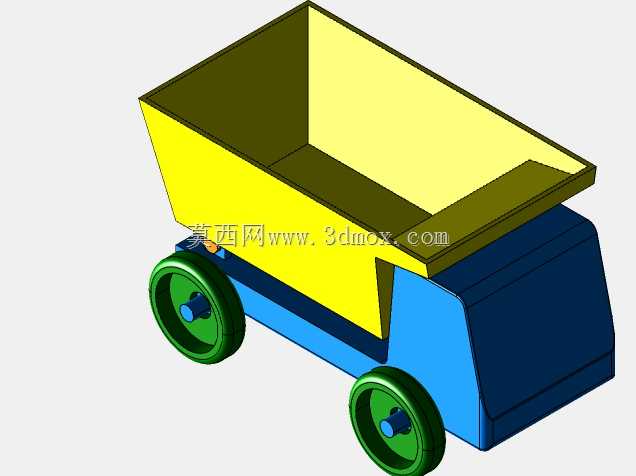

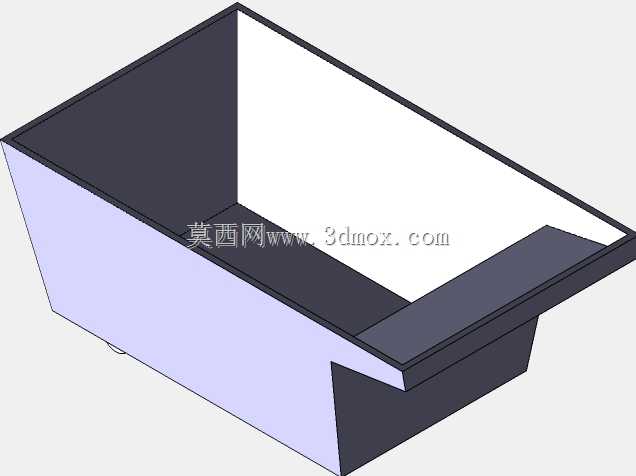

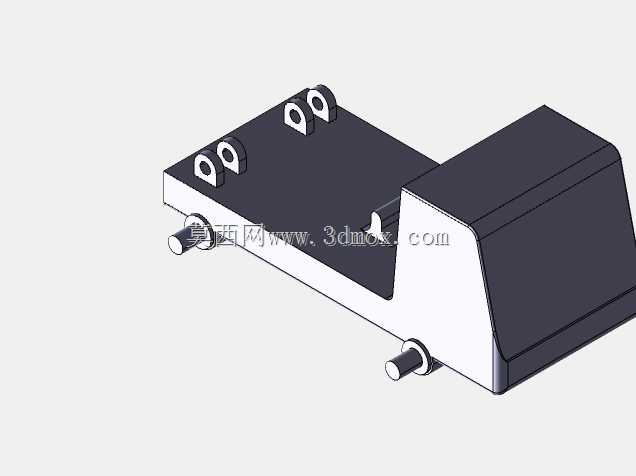

这款翻斗式玩具卡车的结构设计，最初的构思来源于低龄儿童益智教具的开发需求，在幼教场景中，这类结构简单、动作直观的玩具载体，既可以作为机械结构认知的演示道具，也能满足低龄孩童动手把玩的安全要求。整个车体采用分体式装配结构，分为车头舱体、翻斗货厢、行走轮组三个核心模块，各模块之间无细小可拆卸零件，避免孩童误吞风险的同时，也能保证结构动作的顺畅性。翻斗货厢采用敞口式斜壁设计，厢体侧壁带有一定的拔模斜度，一方面是注塑成型时的脱模需求，另一方面斜壁结构能让装载的小物件在翻斗抬起时自然滑落，模拟真实工程自卸车的卸料动作，货厢与底盘的连接采用隐藏式铰接结构，铰接点设置在货厢前端靠近车头的位置，抬起时的转动行程控制在45度以内，不会因为翻折角度过大导致整个车体倾翻。行走轮组采用宽幅轮面设计，轮缘做了大圆角过渡，没有尖锐棱角，轮轴与底盘的配合采用间隙配合，转动阻力小，孩童用很小的推力就能让车体在平整桌面、地垫上顺畅滑行，不会出现卡滞问题。车头部分做了大圆弧收边处理，整个外轮廓没有直角凸起，即使孩童磕碰也不会造成划伤，车头内部预留了配重块安装腔，装配时可以根据实际滑行测试的结果添加合适重量的配重块，避免车头过轻导致推走时出现抬头翘尾的情况。整个结构的安装边界控制非常严格，所有外凸结构的圆角半径都不小于3mm，零件之间的装配缝隙控制在1mm以内，不会出现孩童手指被夹的缝隙。在结构验证阶段，需要重点测试翻斗铰接处的转动耐久度，以及轮轴与底盘配合的松紧度，既要保证翻斗转动时没有松旷异响，也要保证轮子转动时没有过大的阻尼，同时所有零件的壁厚都控制在均匀的2mm，避免注塑成型时出现缩痕、翘曲等缺陷，保证量产时的成品率。这类结构除了作为玩具产品使用，也可以作为机械基础课程的入门装配案例，让初学者通过简单的零件配合，理解铰接结构、轮轴传动、重心配平等基础机械设计知识点，不需要复杂的参数计算就能直观感受到结构设计对产品功能的影响。
