克利夫隆包裹递送多层抽屉输送结构

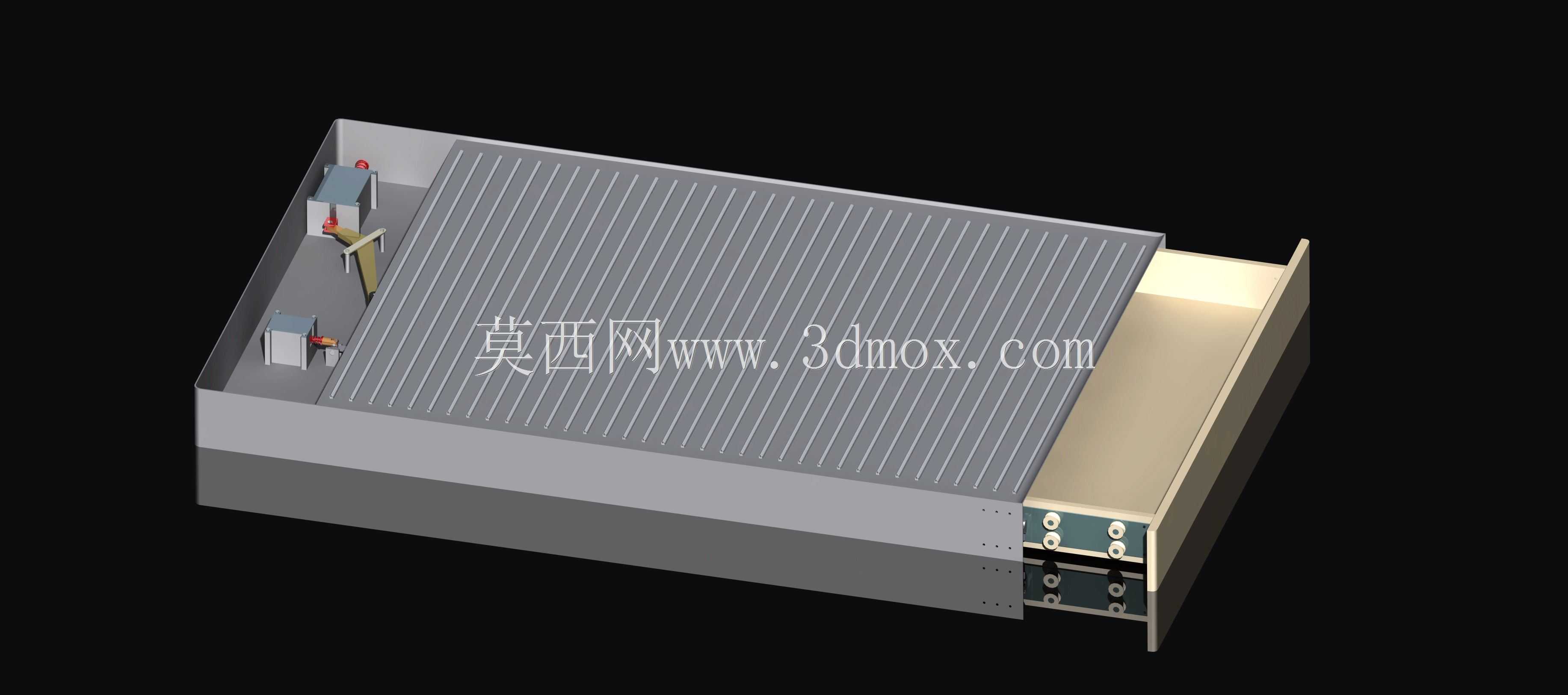

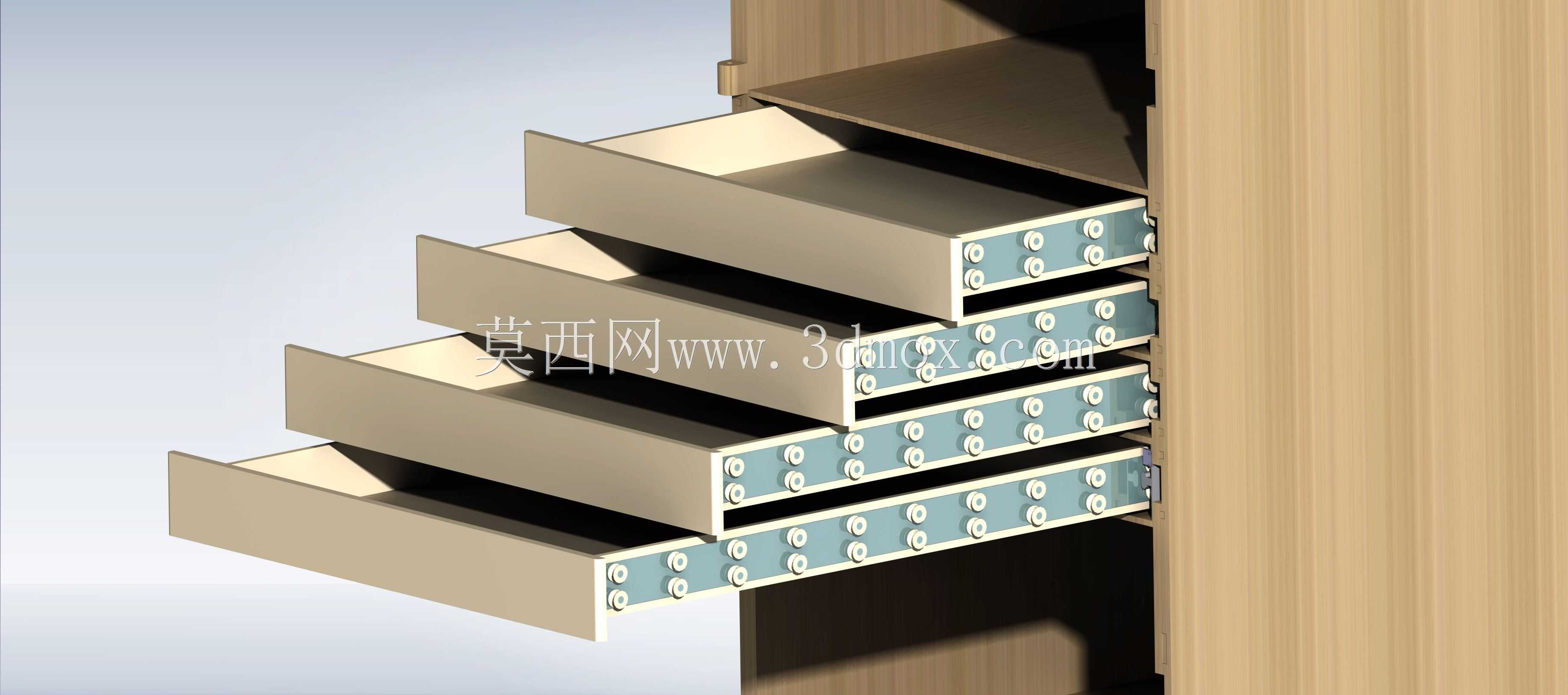

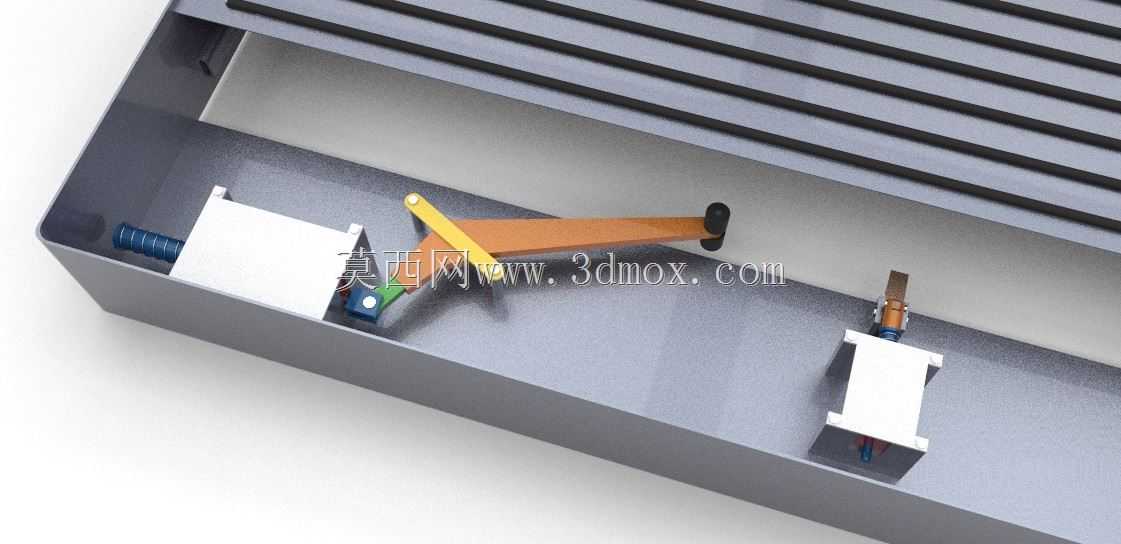

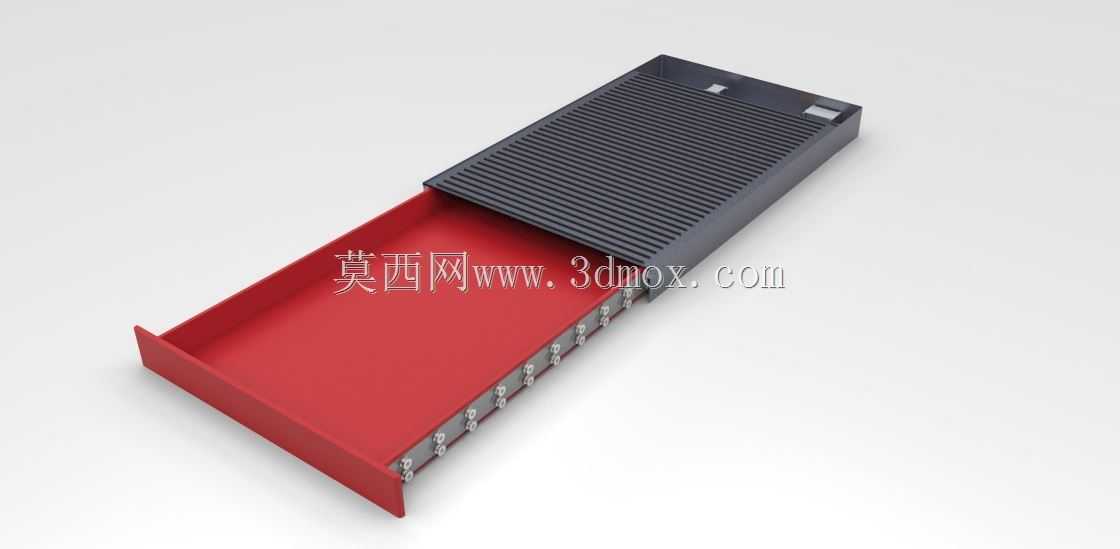

这套抽屉式递送结构主要面向末端物流站点、智能快递柜、小型物料自动存取场景设计，核心解决多规格包裹在窄小安装空间内的分层暂存与精准递送需求，适配室内靠墙安装的紧凑型自动存取设备布局。结构整体采用侧装式多层抽屉排布，单组框架可集成4层独立储物抽屉，每层抽屉的侧边配置双排滚珠滑轨，保证抽屉抽拉过程的顺滑度与承重稳定性，抽屉内腔做了直角翻边强化处理，避免盛放包裹时出现边缘形变。驱动层面采用双电磁阀作为动力输出单元，电磁阀的推杆直接连接抽屉侧部的推块，通电时推杆伸出将抽屉沿滑轨向外推出指定行程，断电时推杆回缩，配合连杆机构完成抽屉的锁止定位，这套连杆锁止结构在抽屉完全收回时会自动卡入抽屉侧部的定位槽，无需额外锁具即可避免抽屉在外力碰撞下意外滑出，同时在电磁阀故障断电时，可通过框架侧部的手动解锁拨片解除锁止，方便应急取件。针对尺寸超出抽屉内腔高度的偏大包裹，设计时在框架顶部对应每层抽屉出口的位置加装了浮动滚轮组，滚轮采用软质包胶材质，当偏高包裹被推出时，滚轮会接触包裹上表面，依靠弹簧预紧力提供轻微的下压力，既可以压缩包裹外部的软质包装避免卡滞，又不会压损包裹内的物品，滚轮的安装座做了长槽孔设计，可根据实际递送包裹的常规高度范围调整预紧行程。安装边界上，整套框架采用板式拼接结构，背部预留了与设备主框架连接的安装孔位，侧部预留了电磁阀走线的线槽空间，抽屉完全收回时整体外轮廓无突出部件，可嵌入到厚度350mm以内的柜体内部，每层抽屉的推出行程可通过电磁阀的推杆限位块调整，适配不同的取件口高度要求。结构的滑轨安装面做了平面度公差控制，保证多层抽屉抽拉时不会出现偏磨卡滞，连杆锁止的接触位置做了倒角处理，减少锁止与解锁过程的碰撞磨损，长期运行下的结构可靠性更有保障。
