Hextronik MG14金属齿轮舵机结构设计

在航模、小型机器人关节、遥控车转向机构这类需要精准角度控制的场景里，舵机是最常用的末端执行元件，这款MG14规格的金属齿轮舵机，是针对小负载高精度控制需求做的结构设计。从实际选型适配的角度看，这类舵机常被用在固定翼航模的舵面控制、小型仿生机器人的关节驱动、遥控模型车的转向与油门控制场景，相比塑料齿轮的同规格舵机，金属齿轮组的抗冲击能力更强，在模型做急动动作、遇到外力卡滞时不容易出现扫齿故障，能大幅降低使用过程中的维护成本。

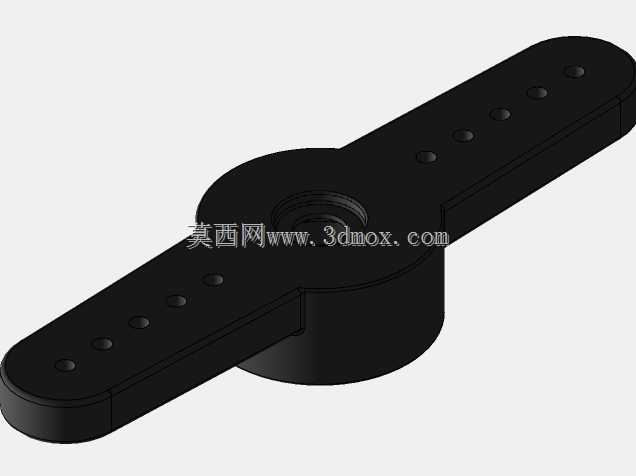

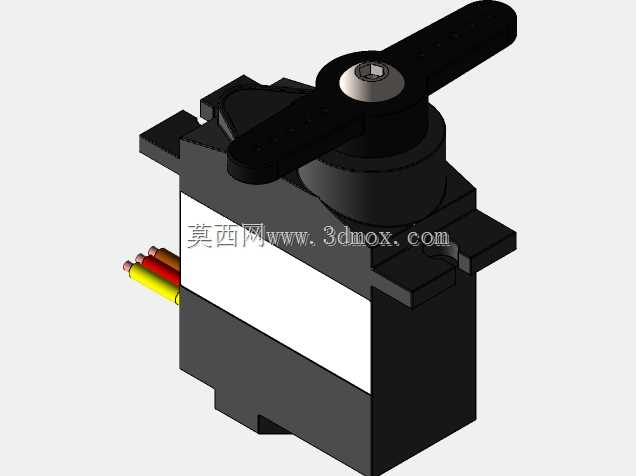

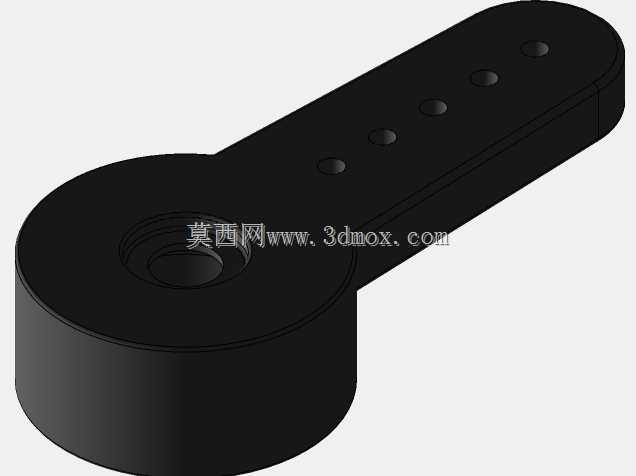

设计过程中首先考虑的是安装边界的适配性，这款舵机采用标准的微型舵机安装孔位布局，主体外壳为硬质工程塑料材质，兼顾结构强度与轻量化需求，主体轮廓规整，侧边的出线位置做了防弯折的应力释放结构，避免舵机反复摆动过程中线缆根部出现断线问题。顶部的输出摇臂采用花键啮合结构，配套的多孔位摇臂可以适配不同长度的连杆安装需求，用户可以根据实际传动行程的需要，选择不同的摇臂孔位来调整输出力矩与摆动角度的匹配关系。

内部结构上，减速组采用直齿金属齿轮排布，从电机输出轴的小模数齿轮逐级减速，最终将高转速低扭矩的电机动力转换为低转速大扭矩的角度输出，齿轮的啮合间隙控制在合理范围，既不会因为间隙过大导致控制回差超标，也不会因为啮合过紧增加运行阻力、提升空载电流。电位器与输出轴同轴布置，能够实时反馈输出轴的转动角度，配合外部控制信号实现精准的角度闭环控制，输出轴的顶端做了球头适配结构，可以搭配球头拉杆使用，降低连杆安装角度偏差带来的传动卡滞问题。

从安装适配的尺寸来看，这款舵机的主体长宽尺寸符合14g级微型舵机的通用安装规范，安装耳的孔距与市面上同规格舵机完全兼容，用户在替换同规格其他型号舵机时不需要重新修改安装支架的孔位，能够直接适配现有模型的安装位。外壳的合模缝位置做了错位止口设计，能够减少灰尘、水汽进入舵机内部的概率，在户外使用场景下有更好的环境适应性。出线端的三根信号线采用标准的舵机接口线序，能够直接匹配市面上通用的舵机控制器、航模接收机接口，不需要额外改线就能直接投入使用。在做结构集成设计时，这款舵机的输出摆动范围覆盖常用的0-180度控制区间，能够满足绝大多数小型遥控设备、机器人关节的角度行程需求，金属齿轮的设计也让它可以承受短时间的过载冲击，在小负载自动化装置里也可以作为低成本的角度执行元件使用。
