直滑式可调电阻电位器结构设计

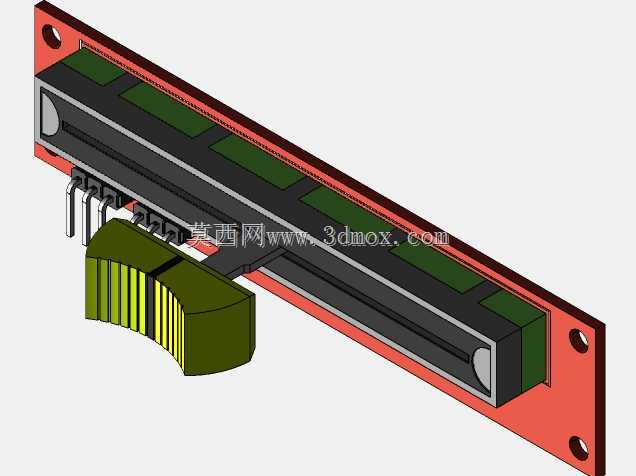

　　这款直滑电位器的结构设计完全围绕板载安装场景展开，主体采用长条形框架结构，红色安装基座上预留了三个对称布置的安装孔位，孔位间距匹配常规PCB板的安装孔网格标准，安装时可以直接通过螺丝将整个电位器固定在PCB板或者设备面板的预留位置，不需要额外设计定制安装支架，基座的厚度控制在常规板载元件的高度范围内，不会和设备内部的其他板载元件产生空间干涉。电位器的核心电阻体采用长条状排布，覆盖整个滑动行程范围，滑柄通过内部的接触弹片和电阻体保持稳定接触，滑柄的握持部分做了加宽的弧形造型，表面增加了防滑的齿状结构，操作者用指尖推动滑柄的时候不会打滑，推动过程的阻尼感均匀，不会出现卡顿或者跳变的情况，能够实现参数的连续平滑调节。在消费类音频设备、工业控制操作台、小型测试仪器的面板调节单元中，直滑式电位器始终是占比极高的人机交互调节元件，和旋转电位器相比，它的调节行程可视化程度更高，操作者可以通过滑柄的位置快速判断当前参数档位，在多通道调音台、灯光调光控制台这类需要并排布置多个调节通道的场景中，直滑结构的操作效率远高于旋转结构，不会出现旋转旋钮档位辨识度低、并排操作时容易误触相邻元件的问题。

　　从结构设计的细节来看，这款电位器的外壳框架做了全包式的防护设计，电阻体和接触弹片都被封闭在框架内部，只有滑柄的伸出部分和外部接触，能够阻挡日常使用环境中的灰尘、细小杂物进入电阻体接触区域，避免因为杂物堆积导致的接触不良、调节跳变问题，有效提升元件在常规工业、消费电子使用环境下的使用寿命。底部的引脚采用直插式设计，引脚间距匹配标准的2.54mmPCB网格间距，焊接的时候可以直接对应PCB板上的预留焊盘，不需要额外调整走线位置，对于硬件设计人员来说，选型的时候可以直接套用标准封装，减少封装绘制的工作量。

　　在实际的设备装配场景中，这款电位器的安装边界非常清晰，整体长度方向的尺寸适配常规小型设备的面板宽度，滑柄的行程长度覆盖整个电阻体的有效调节范围，从一端滑动到另一端的过程中，输出的电阻值可以实现从0到标称最大值的连续变化，没有调节死区，滑柄的两端设置了机械限位结构，滑动到行程端点的时候会有清晰的触感反馈，避免操作者过度用力推动导致内部结构损坏。不同于一些大行程的工业级滑动电位器，这款电位器的结构更加紧凑，整体高度较低，既可以安装在设备面板上作为外露的调节元件，也可以布置在设备内部作为电路板上的参数校准元件，不需要占用过多的设备内部空间。

　　在电路适配性上，这款电位器既可以作为分压元件使用，实现电压信号的连续调节，也可以作为可变电阻接入电路，实现电流、增益参数的调整，接触弹片采用弹性合金材料，长期滑动使用后仍然能够保持足够的接触压力，不会因为金属疲劳导致接触电阻变大、信号传输不稳定的问题。在建模过程中，所有的装配间隙都按照实际量产的公差要求进行设置，滑柄和框架之间的配合间隙控制在合理范围内，既保证滑动过程顺畅无卡滞，又不会因为间隙过大导致滑柄晃动、接触偏移，安装孔的位置精度、引脚的位置精度都匹配常规SMT或者波峰焊的工艺要求，生产装配的时候不需要二次调整位置，能够直接适配自动化装配生产线的上料、焊接流程。对于结构设计人员来说，在做设备面板布局的时候，可以直接调用这个模型进行装配干涉检查，提前确认滑柄的活动范围内没有其他元件或者面板结构遮挡，避免后期开模或者打样的时候出现结构冲突，减少设计迭代的次数。
