福特9寸小齿轮轴承支撑座结构设计

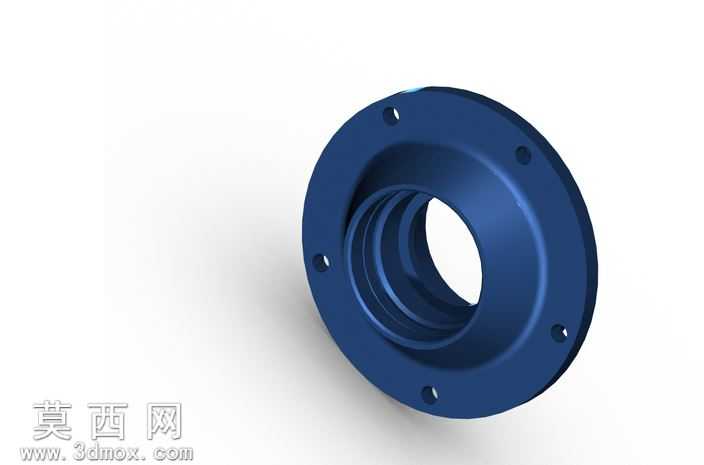

本模型为适配福特9寸规格传动系统的小齿轮轴承支撑座，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动部件的装配公差要求，对法兰安装面、轴承配合内腔、定位孔位等关键结构做了精准的尺寸约束，确保各特征参数符合越野赛车传动系统的实际装配标准。模型渲染阶段采用金属材质搭配深蓝色哑光漆面效果，还原了钢制支撑座经表面喷涂处理后的真实质感，通过光影角度调整清晰展现了法兰盘的六处安装通孔分布、内腔多级轴承定位台阶的结构层次，以及端面过渡圆角的工艺细节，让模型的结构辨识度大幅提升。从结构设计来看，该支撑座采用法兰盘式安装结构，外圈法兰均匀分布安装孔，可通过螺栓实现与传动壳体的牢固连接，保证支撑结构的安装稳定性；内腔设计为多级阶梯式通孔结构，不同直径的台阶面分别对应轴承外圈定位、油封安装、小齿轮轴避让的功能需求，各台阶的同轴度约束在建模时做了严格限定，避免后续装配出现轴承偏磨、小齿轮传动卡滞的问题；法兰盘与筒体衔接处设计有圆弧过渡结构，可有效分散传动过程中产生的径向与轴向载荷，降低应力集中带来的结构断裂风险，适配越野场景下大扭矩传动的强度需求。设计过程中充分考虑了部件的实际使用场景，针对赛车、越野车辆传动系统高负荷、强振动的工况，对支撑座的壁厚做了合理优化，在保证整体结构强度满足载荷要求的前提下，尽可能控制部件整体重量，符合赛车部件轻量化的设计思路；同时对各安装孔的位置度、配合面的平面度都做了参数化定义，模型可直接导出用于后续的工程图生成、数控加工编程或者3D打印样件验证，具备较高的工程实用价值。
