艾可海军引擎装配用连杆结构设计

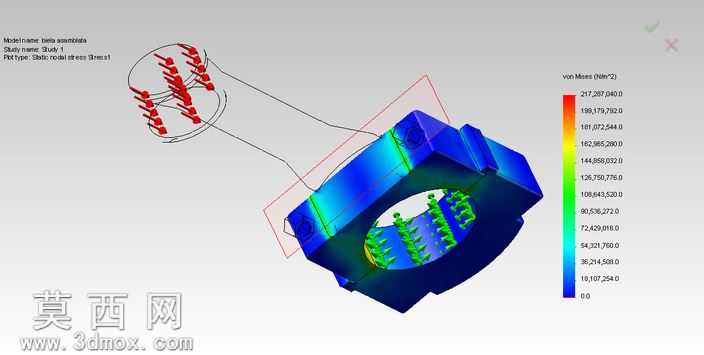

本作品为适配艾可海军引擎的装配连杆三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先根据引擎装配的尺寸匹配要求，确定连杆大小端的孔径参数、中心距尺寸、杆身过渡弧度，从基础草图绘制开始就严格遵循动力传递构件的力学设计准则，对大端与曲柄连接的环形结构、小端与活塞销配合的轴孔结构分别做了同轴度约束，确保后续装配环节的配合精度。建模过程中对杆身的变截面过渡区域做了平滑曲率处理，避免应力集中问题，同时还原了连杆大端的分体式装配结构、连接螺栓的定位点位，完整复刻实际构件的装配逻辑。渲染环节采用有限元分析可视化的配色方案，通过蓝绿到红橙的渐变色彩映射连杆在工作载荷下的应力分布状态，直观呈现不同区域的受力差异，材质设置上区分了杆身主体的金属锻件质感、轴孔配合面的精加工表面效果，让模型既具备工程参考价值，也能清晰展示结构细节。设计思路围绕海军引擎的高负荷工况需求展开，在结构设计阶段就兼顾了轻量化与结构强度的平衡，杆身采用工字形截面的经典连杆构型，在保证抗弯抗扭强度的前提下尽可能降低构件自重，减少引擎运转过程中的往复惯性力，同时对大小端的过渡圆角做了优化设计，降低应力集中系数，提升构件在持续高转速工况下的疲劳寿命。模型完整保留了连杆的所有装配特征，包括大端盖的定位止口、螺栓孔的沉头结构、小端的衬套安装位，能够直接用于引擎的虚拟装配验证、运动仿真分析，也可作为动力构件设计的参考案例，帮助设计者理解内燃机核心传动部件的结构逻辑与设计要点，通过可视化的应力云图渲染效果，也能让使用者直观掌握连杆工作过程中的受力分布规律，为后续的结构优化、材质选型提供直观的参考依据。
