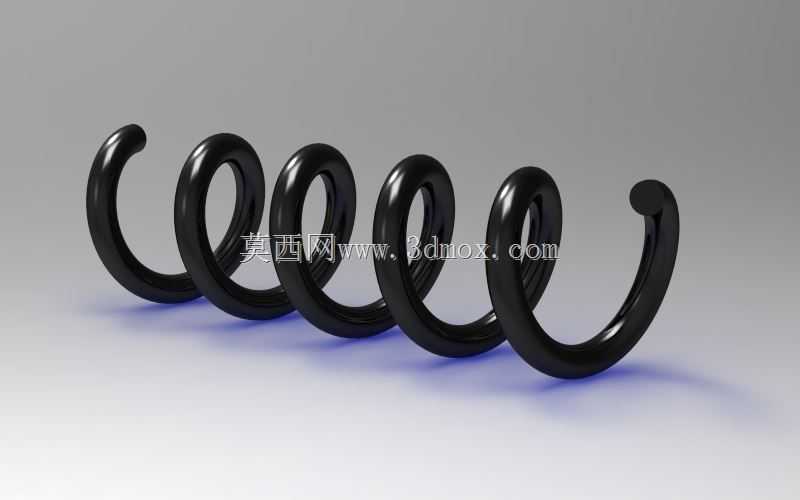

圆柱螺旋压缩弹簧参数化UDF建模方案

　　在各类工业设备的结构设计环节，弹性缓冲元件的选型与建模往往占据不少重复工作量，尤其是圆柱螺旋压缩弹簧这类通用零件，不同工况下的参数差异大，每次从零开始扫掠建模、调整端部结构都要耗费不少时间，这套参数化的弹簧自定义特征就是为解决这类重复建模痛点开发的。

　　从实际应用场景来看，这类弹簧覆盖的工况极广：小到精密仪器内部的触点复位弹簧，大到工程机械悬架系统的缓冲承载弹簧，或是自动化产线里的夹具复位、阀门启闭复位、设备减震隔振结构，只要涉及到利用弹性形变储存能量、缓冲吸震、复位施力的结构，都能用到这类参数化弹簧模型。不同于固定参数的成品模型，这套自定义特征支持在装配环境下直接调用放置，不需要提前在零件环境里反复调整参数匹配安装空间。

　　设计这套特征的时候，核心思路是把弹簧建模的全参数都做了关联绑定，从最基础的钢丝直径、弹簧中径，到有效圈数、总圈数、节距参数，再到两端并紧磨平的端部结构尺寸，全部开放为可编辑的可变参数，放置特征的时候只需要选定放置基准轴、两端的支撑面，就能自动匹配当前安装空间的长度生成对应弹簧，后续如果安装边界调整，只需要修改对应参数就能直接更新模型，不需要重新绘制螺旋线、重新做扫掠特征，也不用反复调整端部并紧圈的相切约束，能大幅减少通用件建模的重复劳动。

　　从安装边界的适配性来说，这套特征做了足够的容错设计：当两端支撑面的间距小于弹簧并紧高度的时候，特征会自动提示参数冲突，避免设计出无法装配的干涉结构；当设置的节距参数导致弹簧并圈的时候，也会同步给出参数预警，提醒设计者调整有效圈数或者节距匹配载荷要求。端部结构默认支持两种常用形式，一种是两端并紧磨平的承压型弹簧，适用于载荷较大、对支撑垂直度要求高的减震、承载场景，磨平段的长度可以根据安装要求调整，保证支撑面和安装基准的贴合面积符合承压要求；另一种是不磨平的端部并紧结构，适用于载荷较小、复位精度要求不高的普通复位场景，减少不必要的加工工序要求。

　　实际建模使用的时候，不需要额外定义复杂的基准参考，只需要提前在装配体里确定弹簧的安装轴线、两端的限位面，直接调用UDF特征放置到对应位置，输入设计计算好的弹簧参数就能直接生成实体模型，生成的模型自带完整的特征树，后续如果需要做有限元受力分析，也可以直接编辑特征调整参数，不需要重建模型。弹簧的螺旋升角会根据输入的中径和节距自动计算匹配，保证扫掠生成的钢丝曲面连续顺滑，没有扭曲或者面断裂的问题，两端并紧圈的过渡段做了曲率连续处理，避免应力集中在过渡位置，和实际弹簧的加工成型曲率保持一致，做仿真分析的时候能更贴近真实的受力变形情况。

　　对于做非标设备设计的工程师来说，这类参数化自定义特征的实用性很强，平时做方案的时候经常需要反复调整机构的行程、安装空间，弹簧作为配套的弹性元件，参数往往要跟着安装空间和载荷要求反复修改，如果每次都重新建模，会占用大量的方案调整时间，用这套UDF特征只需要修改几个参数就能快速更新模型，还能直接在装配环境下检查弹簧在最大压缩量、自由长度状态下的干涉情况，不需要切换零件环境反复核对尺寸。另外生成的弹簧模型支持直接导出到工程图环境，自动生成弹簧的简化画法或者真实投影，标注尺寸的时候可以直接关联特征里的参数，不需要手动输入尺寸数值，减少工程图的标注错误。

　　从结构特性来说，模型严格按照圆柱螺旋压缩弹簧的设计规范做参数约束，总圈数和有效圈数的差值默认按照标准规范设置为两端共2.5圈的并紧量，设计者也可以根据实际使用需求调整并紧圈数，适配特殊工况的弹簧设计要求。钢丝的截面默认是圆形截面，也可以根据需要替换为方形或者矩形截面的钢丝参数，适配异型截面弹簧的设计需求，不需要修改特征的核心逻辑，只需要调整扫掠截面的参数就能完成异型弹簧的建模。在做装配干涉检查的时候，生成的弹簧实体可以准确模拟自由状态下的外形尺寸，也可以通过调整长度参数模拟压缩到工作行程、极限压缩位置的外形，提前排查弹簧和周边安装结构的干涉问题，避免实际加工装配的时候出现弹簧卡滞、无法安装的问题。
