HAAS加工中心第四轴转台平台设计

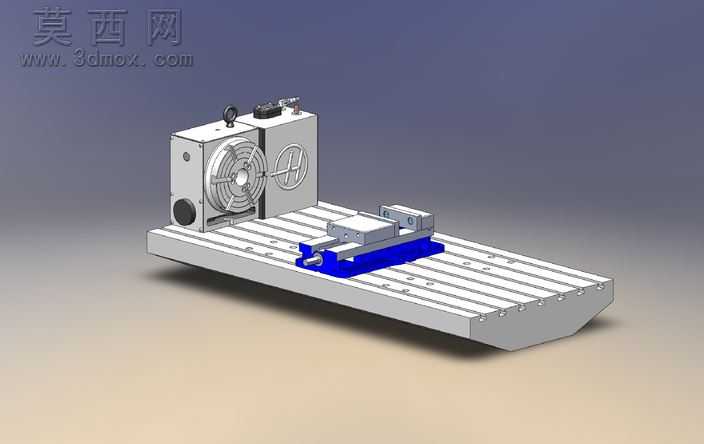

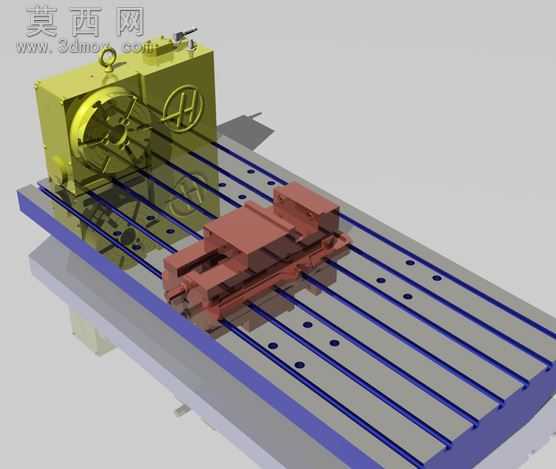

本模型为适配HAAS VF5/40加工中心设计的第四轴转台配套工装平台，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机床实际安装尺寸规范，对每一处安装孔位、配合公差都做了精准还原，确保模型可直接用于实际工装方案的验证与加工参考。模型渲染阶段采用金属哑光材质模拟机床平台的铸铁基座质感，对第四轴转台的散热风扇、吊环、操作标识等细节做了精细化材质区分，蓝色高亮部分为配套安装的库尔特虎钳定位组件，通过色彩区分清晰展现工装的装夹区域与功能分区，整体渲染效果贴合工业设备的真实视觉表现，可直接用于方案展示与技术交流。结构设计上，平台主体采用加工中心通用T型槽基座结构，槽距与槽宽完全匹配HAAS VF5/40的工作台标准，可直接固定在机床原有工作台上无需额外改造；第四轴转台集成在平台左侧，内置回转支撑结构与传动连接位，可实现工件的四轴联动加工，转台侧面预留的散热结构、吊装吊环、接线端口都按照实物1:1还原，保证结构的合理性与实用性；平台右侧的虎钳安装位做了定位凸台设计，可快速完成库尔特虎钳的安装校准，减少工装调试时间，同时预留了多组扩展安装孔位，可适配不同规格的夹具与工件装夹需求。设计思路围绕加工中心四轴加工的实际使用场景展开，将转台、虎钳与基础平台做集成化设计，避免用户单独采购配件后出现安装尺寸不匹配、调试难度大的问题，整体结构兼顾刚性与安装便捷性，平台基座采用加厚铸铁结构模拟，保证大切削量加工下的结构稳定性，所有可拆卸部件都做了独立装配体设计，可单独导出零件图用于加工生产，也可根据实际加工需求调整虎钳位置、更换不同规格的转台组件，具备较强的通用性与扩展性，能够覆盖多数小型精密零件的四轴加工装夹需求，为加工中心的工装升级与四轴加工方案落地提供完整的三维参考。
