插齿机工具头SolidWorks三维建模

项目分类:机床 发布时间:2014-04-03 ID:2967
  • 插齿机工具头SolidWorks三维建模

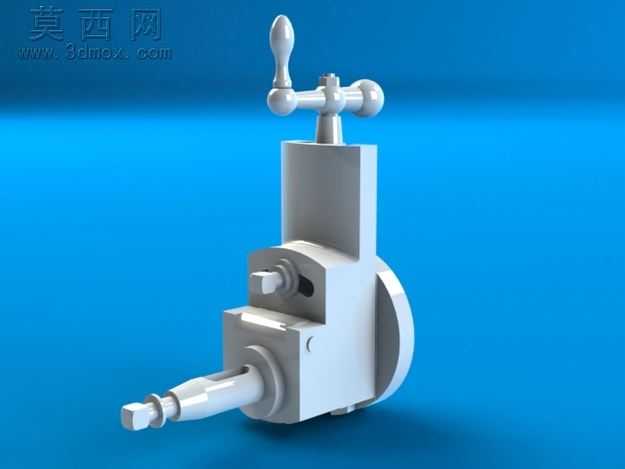

本模型为插齿机配套的工具头结构,采用SolidWorks完成全参数化三维建模,建模过程严格遵循机械设计规范与实际加工装配逻辑,完整还原了插齿机工具头的全部结构细节。模型构建过程中,首先通过草图绘制完成工具头主体基座的轮廓定义,采用拉伸、切除等基础特征搭建主体框架,针对工具头的操作手柄部分,通过旋转特征完成球形握柄与杆身的一体化建模,保证手柄操作的人机工程学合理性;针对前端的刀具装夹轴段,采用多段阶梯轴特征构建,预留刀具安装定位面与锁紧结构的装配空间,还原了实际刀具装夹的定位逻辑。模型对各运动配合部位做了精准的结构还原,包括调节机构的锁紧旋钮、转动配合的轴肩定位、主体与侧装圆盘的连接结构,所有特征均添加了合理的圆角与倒角处理,既符合实际机械加工的工艺要求,也避免了模型出现尖锐棱角的不合理结构。渲染阶段采用金属银灰材质模拟工具头的钢制加工表面,搭配高反光的金属质感参数,还原机床金属部件的真实视觉效果,背景采用高饱和度蓝色衬底突出模型主体结构,通过光影调整凸显各部件的轮廓层次与装配关系。该工具头作为插齿机的核心执行部件,承担插齿加工过程中的刀具装夹、进给调节与切削力传递功能,建模过程中充分考虑了部件的受力合理性,各连接部位的壁厚、轴径尺寸均参考同类型机床工具头的实际参数设定,保证模型结构符合真实机械的强度要求。模型各零件均采用独立特征建模,支持后续的结构修改、工程图导出与运动仿真,可用于机床结构教学、加工工艺演示、相关部件的设计参考等场景,完整还原了插齿机工具头从操作端到装夹端的全部结构逻辑,清晰展现了机床切削执行部件的设计思路与结构组成。
