Sx2系列迷你数控磨床结构设计

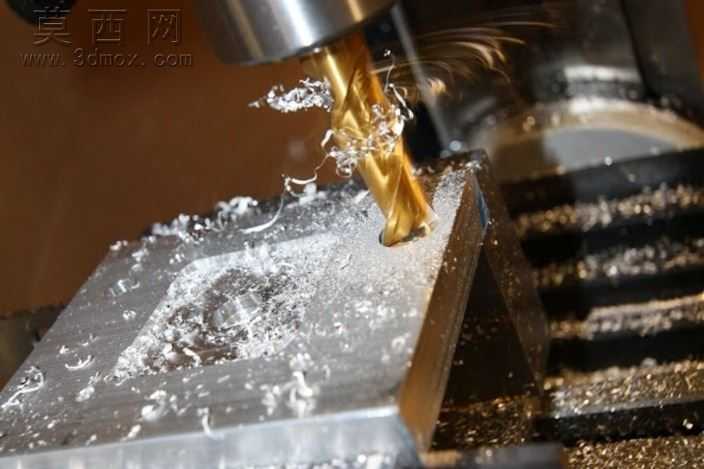

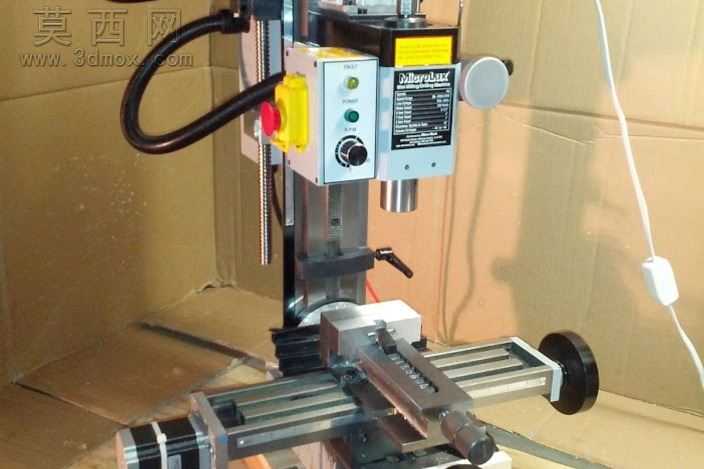

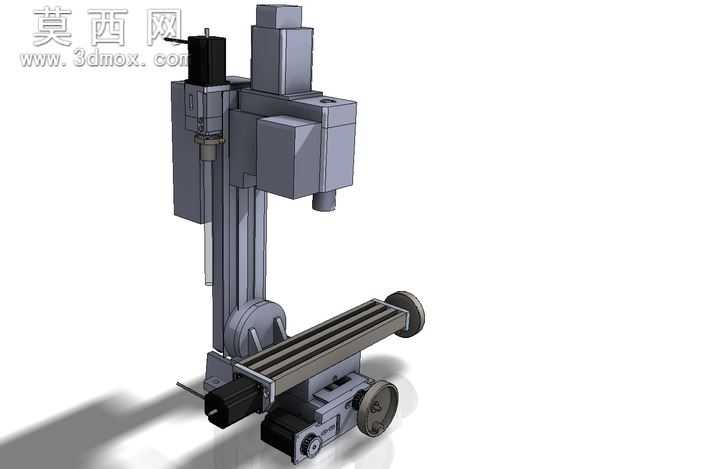

本模型为Sx2系列迷你数控磨床的三维结构设计，建模过程围绕设备的实际功能需求展开，以还原真实小型数控磨床的机械架构为核心目标。建模初期以MicroLux迷你磨床的原有基体为设计基底，针对加装数控系统的适配需求进行结构优化，在保留设备原有紧凑体积优势的同时，兼顾数控改造后的结构稳定性与运动精度。模型整体采用分层建模逻辑，下半部分的传动与支撑结构严格按照真实零件尺寸进行1:1复刻，对X、Y轴的进给导轨、安装滚珠丝杠的装配位、滑块限位结构都做了精细化的特征还原，每一处安装孔位、紧固件避让槽、传动件的配合间隙都经过尺寸校验，确保结构符合实际机械装配的公差要求。上半部分的主轴单元与外部壳体部分，在保证外部轮廓尺寸精准的前提下，对无刷主轴机构的安装座、控制按钮面板、急停开关组件、主轴进给手轮、操作标识区域都做了对应建模，还原了设备操作端的真实布局。材质渲染阶段针对不同部件做了区分设置：机身铸铁基座采用哑光深灰铸铁材质，还原金属铸件的厚重质感；导轨与丝杠部件采用抛光金属钢材质，体现传动件的加工精度；操作面板的按钮根据功能区分颜色，急停按钮采用醒目的红色哑光塑料材质，功能旋钮采用黑色防滑纹理材质，设备的电气走线部分采用黑色柔性橡胶材质，还原线缆的自然弯曲形态。设计过程中始终贯彻低成本改造的核心思路，在保证XY轴进给精度的前提下，Z轴传动采用侧装滚珠丝杠的布局方案，既压缩了设备的整体体积，也降低了小型磨床数控改造的零件成本，同时兼顾了手动操作与数控自动进给的双重使用需求。模型完整呈现了小型台式数控磨床从基座支撑、多轴进给、主轴磨削到操作控制的全链路结构，可作为小型磨床数控改造、台式教学机床设计的结构参考，也可用于机械专业的机床结构教学演示场景，帮助理解小型磨床的传动逻辑与装配关系。
