面板安装式19芯Socapex航空插座三维设计

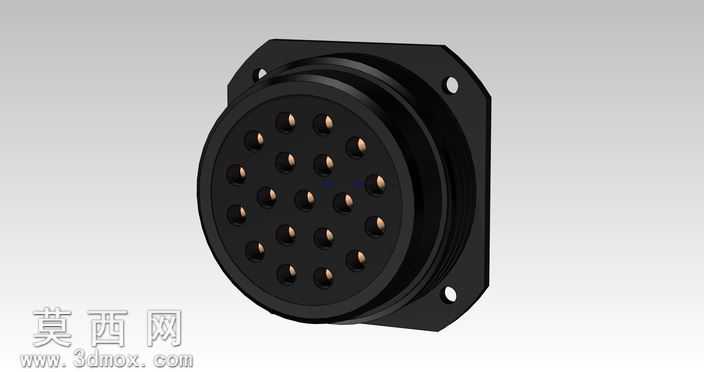

本作品为面板安装式19芯Socapex航空插座的三维参数化模型，建模过程严格遵循工业连接器的实际生产尺寸规范，采用SolidWorks软件完成全参数化特征构建，整体模型无破面、无冗余特征，可直接用于装配验证、结构干涉检查以及工程图导出。建模初期先梳理插座的整体结构逻辑，将其拆分为法兰安装基座、绝缘芯体、接触插针、密封隔层、定位卡圈五个核心组成部分，按照从外到内、从基准到细节的顺序逐步搭建特征：首先绘制法兰安装盘的二维草图，精准定位四个安装孔的中心距与法兰切边尺寸，通过拉伸凸台生成基座主体，对安装孔做沉头倒角处理，还原实际产品的安装适配结构；随后构建插座的圆形插接腔体，在腔体内部绘制环形定位槽，用于匹配绝缘芯体的卡位结构，保证芯体装配后不会发生周向转动。绝缘芯体部分采用圆周阵列特征完成19个插针安装孔的排布，严格按照Socapex19芯的标准针位定义孔位坐标，每个孔位添加同轴度配合基准，确保插针装配后位置精度符合电气连接要求；接触插针采用阶梯轴结构建模，分别还原插针的焊接端、固定卡位、接触端三段不同直径的结构，对接触端做圆弧倒角处理，模拟实际插针的导向插入结构，所有插针通过配合关系装配到绝缘芯体的对应孔位中，可实现单独的零件拆分与编辑。材质与渲染环节，针对不同零件赋予对应物理材质：法兰基座赋予黑色硬质工程塑料材质，添加细微的磨砂纹理与哑光反射效果，还原工业连接器外壳的耐磨质感；绝缘芯体赋予黑色绝缘电木材质，调整粗糙度参数体现芯体的致密绝缘特性；接触插针赋予黄铜镀金材质，添加微弱的金属反光与做旧质感，模拟长期使用后的金属接触件表面状态；整体渲染采用中性灰色渐变背景，添加柔和的侧方主光源与顶部补光，清晰呈现插座的针位排布、法兰安装结构与整体轮廓，避免过度反光遮挡结构细节。设计过程中充分考虑该类插座的实际使用场景，法兰盘的厚度、安装孔的孔径均按照行业通用面板安装标准设定，插接端面的密封圈槽位也做了精准还原，模型可直接用于舞台灯光配电系统、工业设备多芯信号连接场景的装配模拟，也可作为电气布线设计中的标准元器件库模型使用，所有特征均保留参数化编辑能力，使用者可根据实际需求调整安装尺寸、针位数量等参数，快速衍生出不同规格的同系列连接器模型。
