一体打印带易断标签插针固定块结构

　　日常做小批量电子原型验证的时候，经常遇到零散插针排布、临时固定的需求，尤其是做面包板外接模块、定制化转接单元的时候，单根插针手动排布不仅效率低，还容易出现针脚歪斜、间距偏差的问题，后期焊接或者插接的时候很容易出现接触不良的情况。这个结构就是针对这类场景做的设计，把所有插针和固定基座做成一体打印的结构，不需要额外组装插针，打印完成后只需要轻轻掰动每个插针根部的小连接标签，就能让插针和基座之间的连接断开，让插针成为可以独立活动的单元，既保证了打印过程中所有插针的位置精度，又省去了后期逐根安装插针的工序。

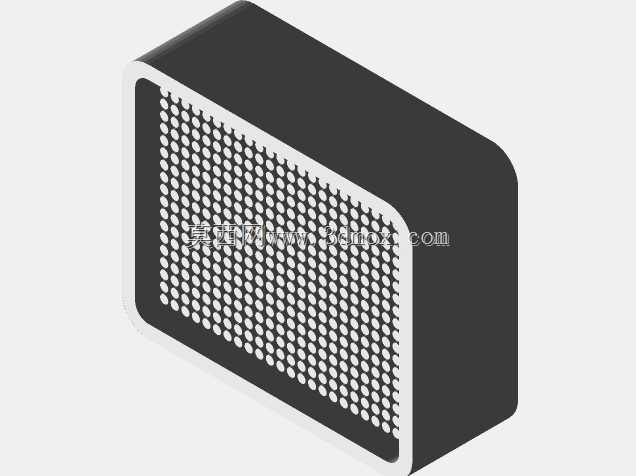

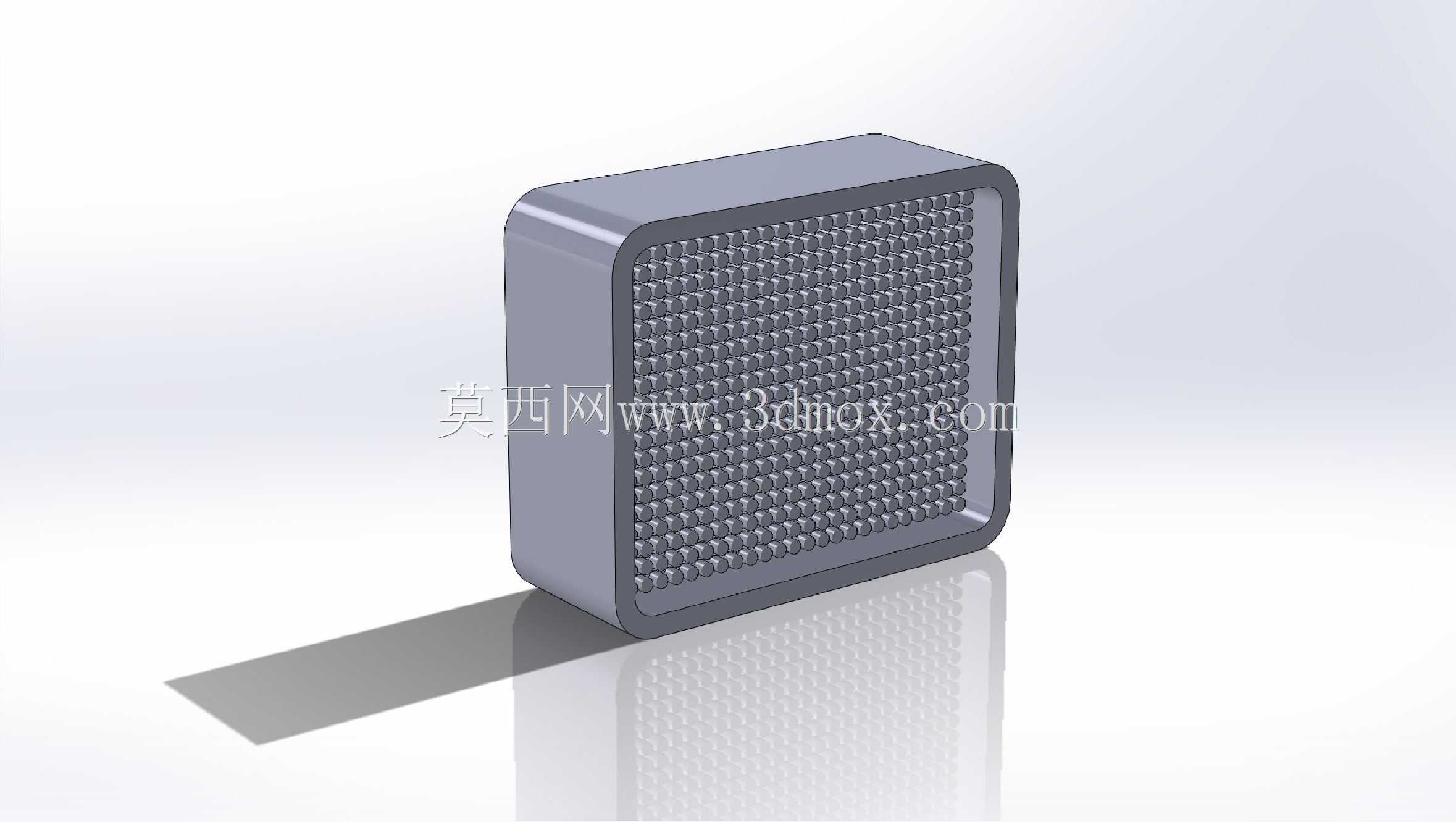

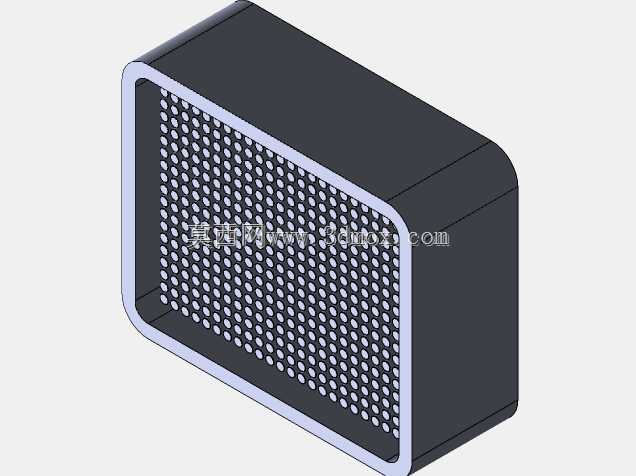

　　从结构设计逻辑来看，整个基座采用圆角方形的壳体结构，边缘做了R3的圆角过渡，避免打印过程中出现尖角翘边的问题，同时也能减少使用过程中的磕碰划伤。正面是整齐排布的针脚阵列，针脚的直径和间距可以根据实际使用的接插件规格调整，当前设计的针脚间距适配常规2.54mm排针规格，针脚直径0.5mm，刚好能匹配常用的面包板、排母插接需求。每个插针和基座连接的位置都做了厚度0.15mm的易断标签，这个厚度是经过多次打印验证的，既能够在打印过程中给细长的针脚提供足够的支撑，避免打印时针脚倒伏、偏移，又能在打印完成后用很小的力就能把连接标签掰断，不会在针脚根部残留多余的凸起，影响插接精度。

　　安装边界方面，整个固定块的外部尺寸为40mm40mm15mm，基座的壁厚设置为2mm，保证足够的结构强度，不会在掰断插针连接标签的时候出现基座开裂的情况。基座背面是平整的安装面，可以直接用双面胶或者M2螺丝固定在设备外壳或者PCB板上，不需要额外设计安装卡扣，适配不同的安装场景。针脚的伸出长度为8mm，掰断连接标签后，针脚可以在基座的导向孔内小范围调整位置，就算打印过程中出现轻微的针脚倾斜，也能通过手动微调让所有针脚保持平齐，适配不同的插接深度需求。

　　实际使用的时候，不需要额外添加支撑结构，因为针脚之间的间距足够，打印过程中每层的针脚截面都能和上一层牢固粘结，加上根部的易断标签做辅助支撑，就算用0.4mm喷嘴、0.2mm层厚的常规打印参数，也能顺利打印完成，不会出现针脚打印失败的情况。针对不同分辨率的打印机，还可以灵活调整针脚的直径和易断标签的厚度，如果是高精度打印机，可以把针脚直径缩小到0.4mm，易断标签厚度调整到0.1mm，能得到更紧密的针脚排布，适合高密度的接插件场景；如果是普通精度的桌面级打印机，可以适当把针脚直径加大到0.6mm，易断标签厚度加到0.2mm，避免打印过程中针脚断裂，保证成品率。

　　这个结构除了用来做插针固定之外，还可以拓展应用在需要批量排布细小柱状零件的场景，比如定制化的顶针阵列、探针固定座，只需要调整针脚的直径、长度和间距，就能适配不同的使用需求，不需要重新设计整体基座结构。和传统的插针安装方式相比，一体打印的结构省去了采购排针、裁切、逐根压入基座的工序，小批量制作的时候能节省大量的组装时间，而且针脚的位置精度完全由建模精度保证，不会出现手动安装时针脚间距不一致的问题，对于电子原型开发、小型定制设备的制作来说，实用性非常强。在设计的时候特意把基座的内部做了中空处理，既减少了打印材料的消耗，也能在针脚调整的时候提供足够的形变空间，不会因为基座内部的实体结构阻碍针脚的小范围移动，同时中空结构还能减轻整体重量，对于对重量有要求的便携设备来说更加友好。
