长条形印制电路板安装固定托架结构

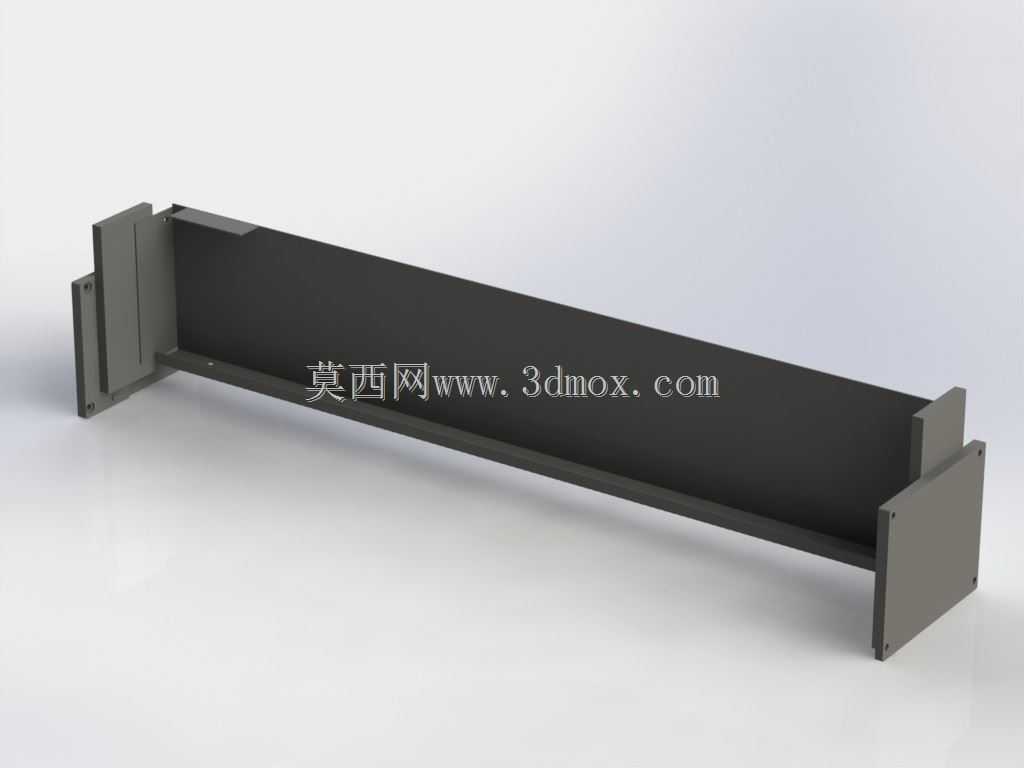

　　这款长条形安装托架主要应用于工业控制设备、通讯机柜、电力电子装置内部的印制电路板承托场景，在设备内部走线与板卡布局环节承担核心的固定支撑作用，区别于常规的标准导轨式板卡安装件，该结构针对大长度、窄幅的定制化直连印制电路板设计，可适配无标准安装卡扣的特殊规格板件，避免长板在设备运输、运行振动过程中出现弯折、焊点松脱的问题。从结构设计逻辑来看，整体采用双侧立板配合长条形承托底板的U型截面构型，两侧立板上预留的安装孔位可直接与设备内部的安装立柱、侧壁钣金通过螺丝锁附，不需要额外加装转接件，减少装配环节的零件数量。承托底板的宽度严格匹配对应印制电路板的边缘厚度与安装余量，板件滑入托架后不会出现横向窜动，两侧立板的翻边结构做了内收限位处理，

　　可限制电路板的垂直方向位移，不需要额外在板件上打孔固定，适配直接插接连接的电路板安装需求，不会破坏板件上的线路布局。在安装边界的尺寸把控上，整体长度方向的尺寸完全匹配对应电路板的有效长度，两端立板的外边缘距离与设备内部预留的安装位间距完全契合，立板上的安装孔采用长圆孔设计，可在装配时提供±2mm的位置调整余量，抵消机柜钣金加工、焊接环节产生的位置公差，降低装配对位的难度。托架的壁厚选取兼顾结构强度与设备内部的轻量化需求，在承托对应重量的电路板时，长底板的中部挠度控制在设备运行允许的范围内，不会因为长期承重出现下弯变形，避免板件下方的走线空间被挤压，同时也不会因为壁厚过大造成不必要的材料浪费与设备整体重量增加。

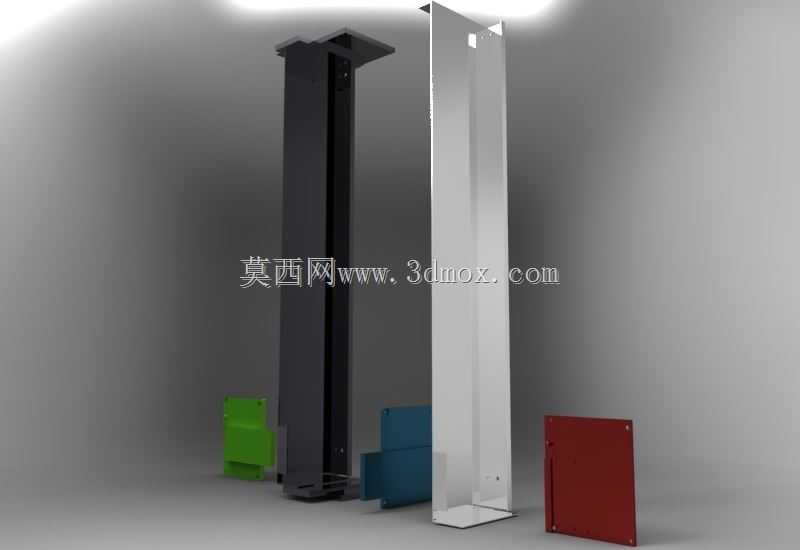

　　结构的边角位置全部做了钝边处理，没有尖锐的冲切毛刺，装配过程中不会划伤操作人员的手部，也不会刮破电路板表面的阻焊层与设备内部的连接线缆。在实际设备运行场景中，该托架的安装位置通常处于设备内部板卡层的下部区域，承托的直接印制电路板多为电源直连板、信号转接长板这类不需要频繁插拔的固定板件，托架的开放式U型结构不会遮挡板件上的散热区域，板件工作时产生的热量可通过上下的空气对流自然散出，不需要额外在托架上开设散热孔就可满足散热需求，同时结构本身没有复杂的弯折与拼接，采用单块钣金折弯成型即可完成加工，加工工序少，量产时的成本控制优势明显，不需要开模即可快速完成不同长度规格的适配调整，针对不同项目的定制化板件可快速调整尺寸参数完成结构匹配，

　　大幅缩短定制设备的结构设计周期。在装配流程上，该托架可先在机柜总装环节提前固定到内部安装位，后续电路板装配时直接沿托架的承托槽滑入到位即可完成板件的定位，后续接线、调试环节不需要额外调整板件位置，板件两端的接插件可直接与对应接口对位连接，减少装配环节的对位调整时间。
