四自由度多关节工业机械臂结构设计

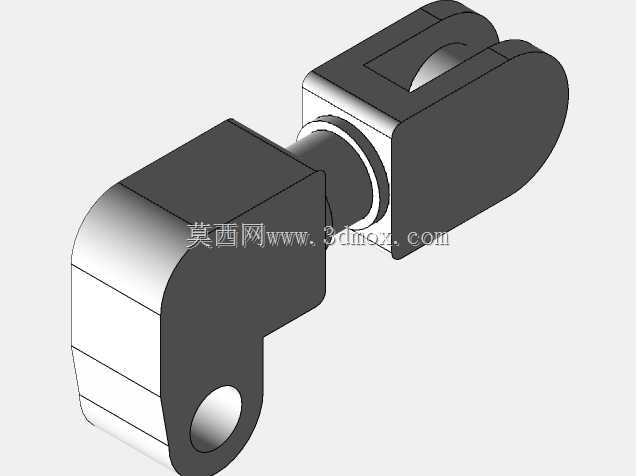

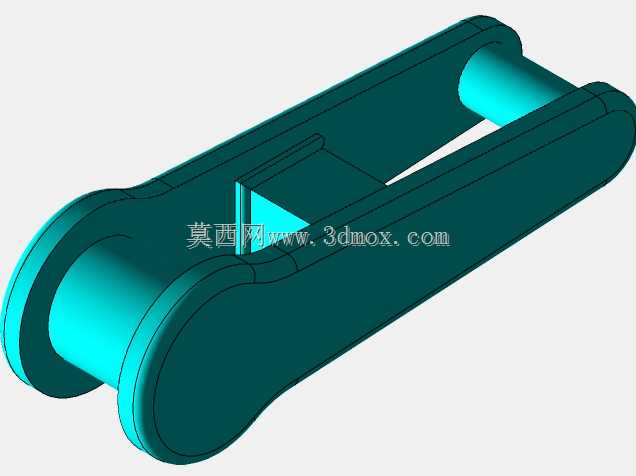

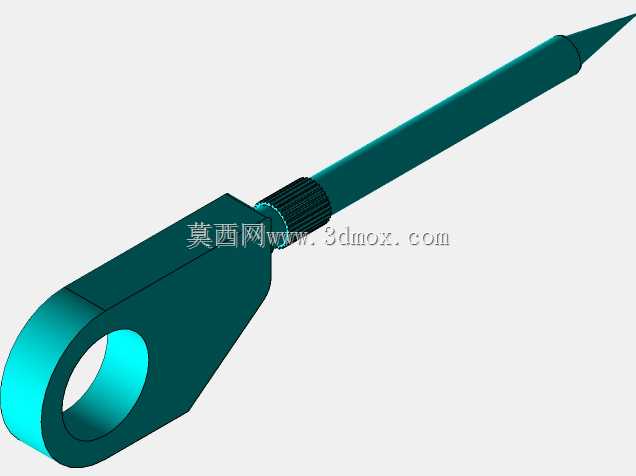

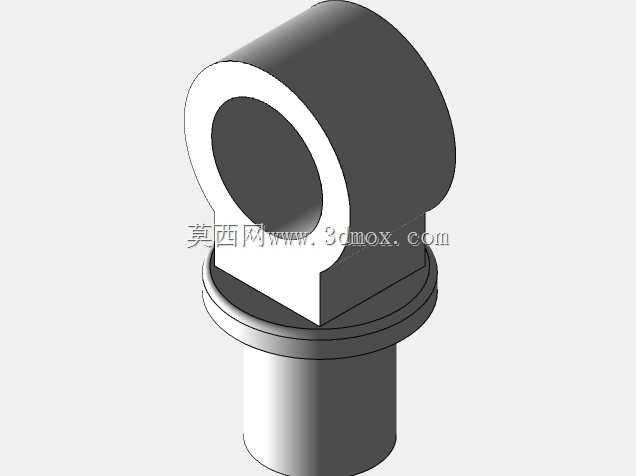

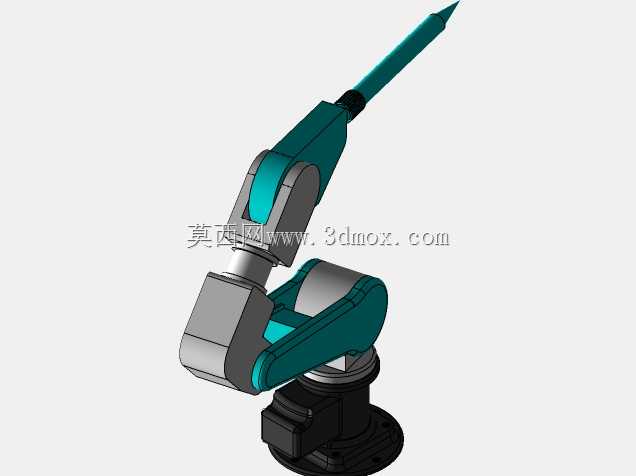

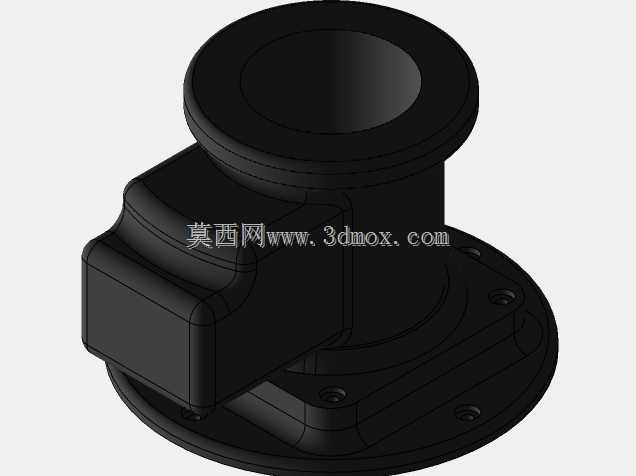

这款四自由度关节式机械臂的结构设计，充分考虑了中小负载搬运、分拣、上下料场景的实际使用需求，在关节布局上采用了腰座回转、大臂俯仰、小臂俯仰、末端腕部回转的经典构型，四个自由度的运动范围经过反复校核，能够覆盖半径500mm以内的圆柱形作业空间，完全适配3C电子装配、小型零件分拣、机床上下料这类常见工位的作业范围要求。从安装边界来看，底座采用圆形法兰安装结构，安装孔位按照通用工业设备安装标准设计，底座直径160mm，整体设备收拢状态下高度不超过620mm，不会占用过多产线安装空间，可直接固定在工作台面、线边机架或者移动小车上使用，不需要额外制作复杂的安装基座。设计过程中优先考虑了关节传动的刚性与运动平顺性，大臂与小臂的支撑结构采用箱型截面设计，在保证结构强度的前提下尽可能降低臂体自身重量，减少关节电机的负载惯量，提升运动响应速度。各关节的走线采用内部中空走线方式，避免外部管线在机械臂运动过程中发生缠绕、剐蹭，同时也能更好的保护动力与信号线缆，延长设备在工业现场的使用寿命。末端执行器安装接口采用标准法兰设计，可快速更换夹爪、吸盘、焊枪头等不同作业工具，适配不同的作业任务需求。在实际产线应用中，这类四自由度机械臂相比六轴机械臂结构更简单，控制逻辑更易实现，维护成本更低，针对平面内搬运、定点上下料这类不需要复杂姿态调整的工位，性价比优势十分明显。设计时对各关节的运动限位做了机械硬限位与软件限位的双重冗余设计，避免设备运行过程中出现超程碰撞的风险，臂体的外观包覆件做了圆弧过渡处理，没有尖锐棱角，符合工业设备的安全设计规范。各关节的轴承安装位、电机安装座都设计了便于拆装的结构，后期维护更换易损件时不需要完全拆解整个臂体，能够大幅缩短现场维护的停机时间。腰座回转部分采用交叉滚子轴承支撑，能够同时承受轴向、径向与倾覆力矩，保证机械臂在满负载伸出状态下的结构稳定性，减少末端的抖动量，提升作业定位精度。
