牛顿摆动量守恒演示装置结构设计

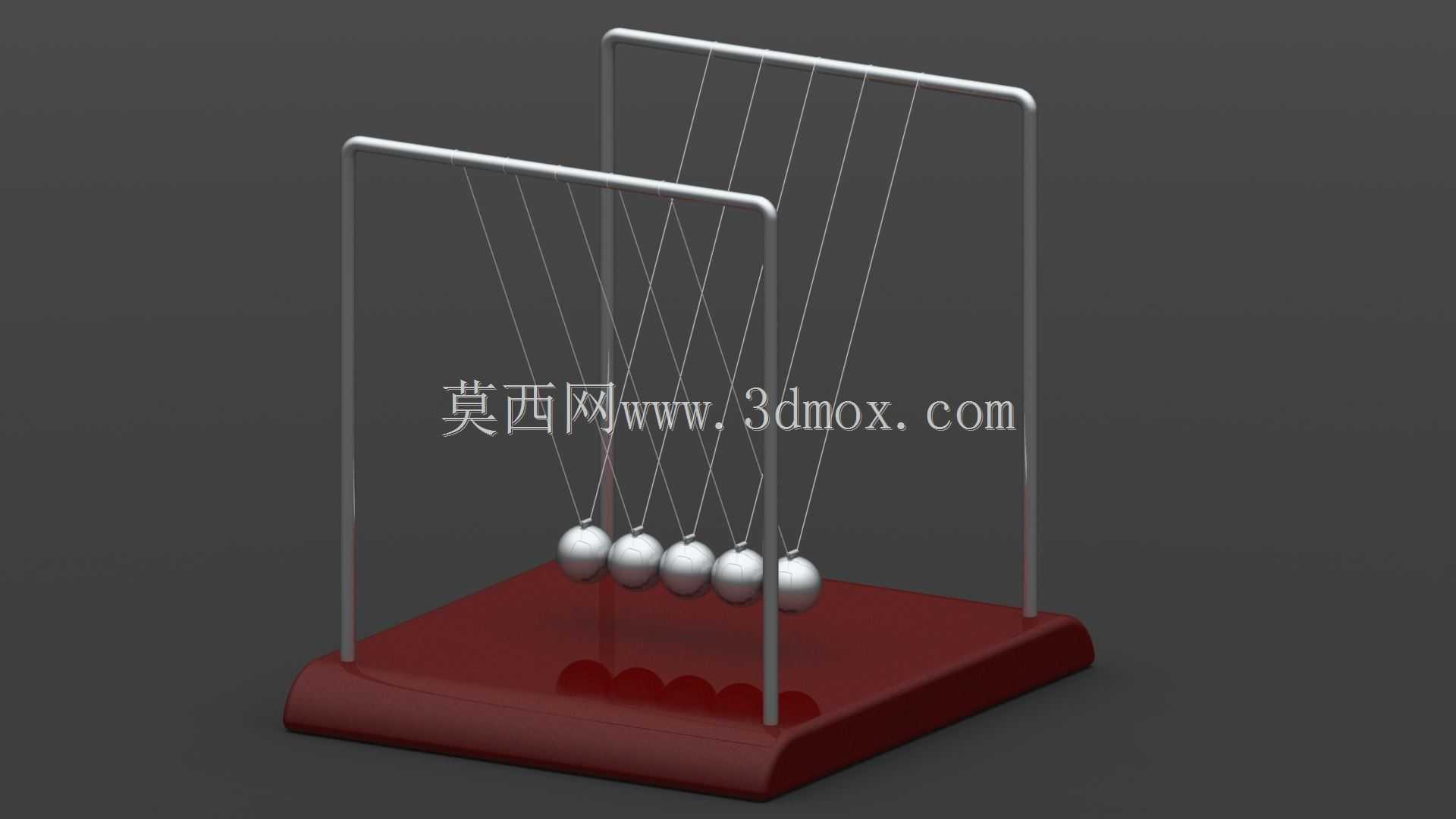

　　这款牛顿摆装置的核心作用是直观演示弹性碰撞过程中的能量与动量守恒规律，日常多应用于中学物理力学实验教学场景，也可作为办公桌面的工艺摆件放置。从结构设计逻辑来看，整套装置分为支撑框架、悬挂摆球、配重底座三个核心部分，底座采用带弧度的梯形台结构，整体重心偏低，能够保证摆球往复碰撞过程中整套装置不会出现滑移、倾覆的问题，底座上表面预留的摆球投影位置做了浅凹定位，方便安装时快速对齐摆球的中心高度，保证所有摆球的球心处于同一水平轴线上，这是碰撞过程中能量传递损耗控制在最低水平的核心设计要点。支撑框架采用双立柱加顶部横梁的门式结构，两根立柱垂直固定在底座两端，顶部横梁平行于底座上表面，横梁上加工有等间距的细线穿装孔位，

　　每个摆球通过两根对称分布的细线悬挂，这种双线悬挂结构能够限制摆球的摆动自由度，避免摆球在摆动过程中出现侧向偏移，保证所有摆球的碰撞接触面始终处于球心连线上，不会出现斜向碰撞导致的能量额外损耗。摆球采用等直径等质量的实心金属球体，相邻摆球安装后保持刚好接触的状态，悬挂细线的长度经过统一校准，保证拉起一侧末端摆球释放后，摆球能够沿圆弧轨迹平稳下落，与相邻摆球发生正碰，碰撞过程中动量沿摆球排列方向依次传递，最终将另一侧对应数量的摆球弹出，中间的摆球保持近似静止的状态，直观展现完全弹性碰撞下的物理规律。从安装边界尺寸来看，整套装置的横向宽度由摆球数量与单球直径决定，常规五球配置下横向占用空间不超过200mm，纵向深度不超过120mm，

　　整体高度不超过180mm，放置时仅需要保证摆放平面水平，预留前后各30mm的摆动避让空间即可正常使用，不需要额外的固定安装结构。设计过程中需要重点控制的参数包括各摆球的质量差、悬挂线的长度一致性、框架的结构刚度，若摆球质量偏差超过1%，碰撞过程中就会出现明显的中间摆球晃动，能量传递效率大幅下降，演示效果会打折扣；若悬挂线长度不一致，摆球摆动时的轨迹圆心高度存在偏差，碰撞点会偏离球心水平连线，同样会造成额外的能量损耗。框架部分采用薄壁金属弯折成型，在保证结构刚度的同时控制整体重量，底座内部可配置配重块进一步降低重心，提升放置稳定性，悬挂线采用低延展性的高强度尼龙线，长期使用不会出现塑性伸长导致摆球高度错位的问题，日常维护仅需要定期检查悬挂线的张紧状态，及时调整线长保证摆球对齐即可。
