电抗器弧状结构工业三维设计作品

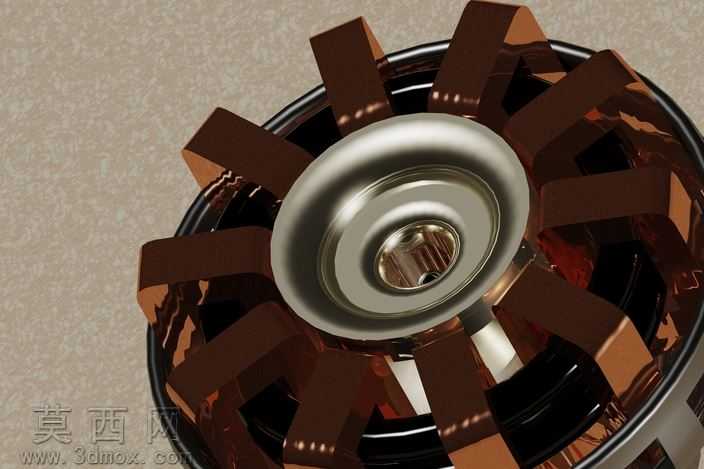

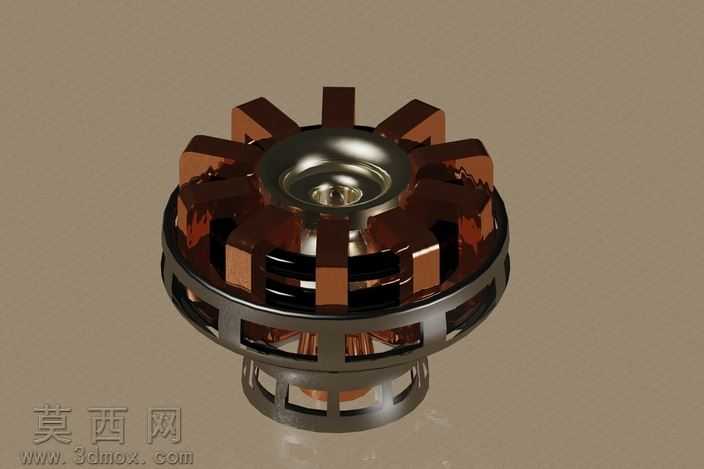

本作品针对电抗器的弧状外观结构开展三维建模设计，建模阶段依托参数化建模逻辑，先完成核心基准轴与基准面的搭建，以中心同轴的环形结构作为整体定位基准，逐层拆分构件：首先构建中心的嵌套式环形金属基座，通过回转特征生成基座的曲面轮廓，对基座侧壁的镂空栅格结构采用阵列特征完成均匀排布，保证每一处栅格的尺寸、间距完全一致，避免手动建模带来的尺寸误差。上部的辐射状铁芯构件，先绘制单个凸齿的截面草图，通过拉伸特征生成单个齿块实体后，采用圆周阵列命令沿中心轴均匀排布12个齿块，精准还原铁芯辐射状的排布结构，齿块与下部基座的衔接位置做了圆角过渡处理，既符合实际工业产品的加工工艺要求，也避免了模型出现尖锐棱角的渲染瑕疵。材质设置阶段，针对不同构件做了区分：中心嵌套环与下部栅格基座采用抛光金属材质，调整金属粗糙度参数至0.15，反射强度设置为0.7，模拟不锈钢构件的高反光金属质感；上部辐射状的铁芯构件采用红棕色绝缘漆包覆的金属材质，将粗糙度调整至0.3，反射强度设置为0.35，还原铁芯表面浸漆后的半哑光质感；构件之间的环形绝缘垫片采用黑色哑光橡胶材质，粗糙度设置为0.8，无明显反射效果，通过材质差异清晰区分不同功能的构件层级。渲染阶段采用暖灰色纯色背景，布置三点布光系统：主光源从模型左上方45度角入射，提供主要照明并投射柔和阴影，辅光源从右下方补光消除暗部死黑，轮廓光从模型后方照射勾勒金属构件的边缘轮廓，提升模型的立体感。设计过程中充分考虑电抗器的实际结构逻辑，所有构件的装配间隙控制在合理范围内，既保证模型外观的视觉完整性，也还原了工业电抗器铁芯与基座的装配关系，模型的每一处结构都对应实际产品的功能部件，没有冗余的装饰性结构，整体呈现效果精准还原了弧状电抗器的工业质感与结构特征。
