带输送结构的自动化塞纳裁切设备

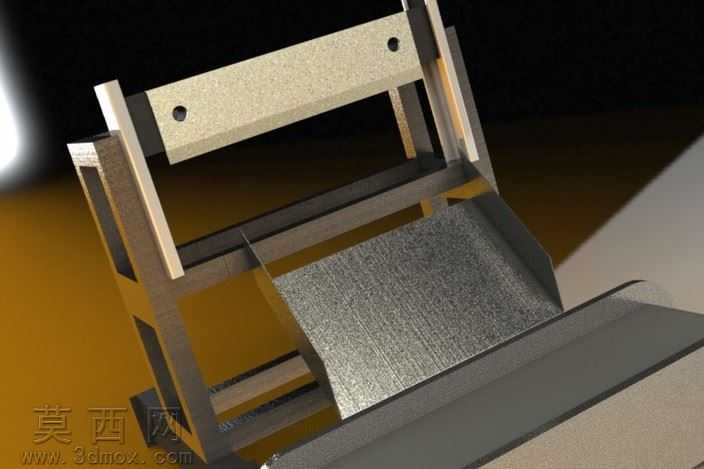

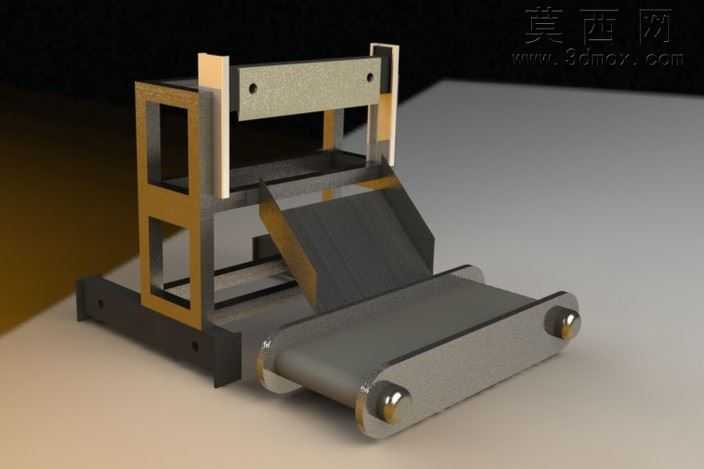

本作品为自动化裁切作业设备的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，从底层基座开始逐次搭建各功能模块，确保每一处结构的尺寸配合、装配约束都符合实际机械加工与装配的工艺要求。渲染阶段采用写实工业渲染方案，针对不同部件的材质特性做了精细化的材质参数调整：底部输送辊筒采用抛光金属材质，还原金属表面的高反光特性与边缘的高光细节；输送皮带采用哑光深灰橡胶材质，调整了粗糙度参数模拟橡胶表面的细微磨砂质感，避免出现过度反光的失真效果；两侧立式机架采用哑光金属烤漆材质，设置了细微的颗粒质感模拟工业设备表面的喷涂工艺；中部倾斜导料板采用深色耐磨板材材质，调整了漫反射参数还原板材的哑光耐磨特性；上部安装支架采用浅灰色金属板材材质，还原冷轧钢板加工后的表面质感。结构设计上，设备整体分为三个核心功能模块：底部为水平输送模块，由两端的传动辊与环绕的输送皮带组成，负责待加工物料的平稳输送，辊筒端部做了圆弧倒角处理，避免皮带运行过程中出现剐蹭磨损；中部为倾斜导料模块，倾斜设置的导料板衔接输送端与裁切工位，引导物料精准进入作业位置，导料板两侧设置有限位挡边，防止物料输送过程中出现偏移；上部为裁切安装机架模块，采用框架式立式结构，预留了裁切执行元件的安装位，框架采用方管拼接的结构形式，在保证整体结构刚性的同时减轻设备自重，框架的连接位置均设置了安装孔位，符合实际装配的螺栓连接工艺要求。设计思路围绕小型自动化裁切作业的实际需求展开，摒弃了冗余的结构设计，整体布局紧凑合理，输送、导料、裁切安装三个模块的位置经过反复调整，确保物料输送路径顺畅无卡顿，各模块之间预留了足够的维护操作空间，方便后期对易损部件进行更换维护，整体结构兼顾了作业稳定性、加工工艺性与后期维护的便捷性，可作为小型自动化裁切设备的结构设计参考方案。
