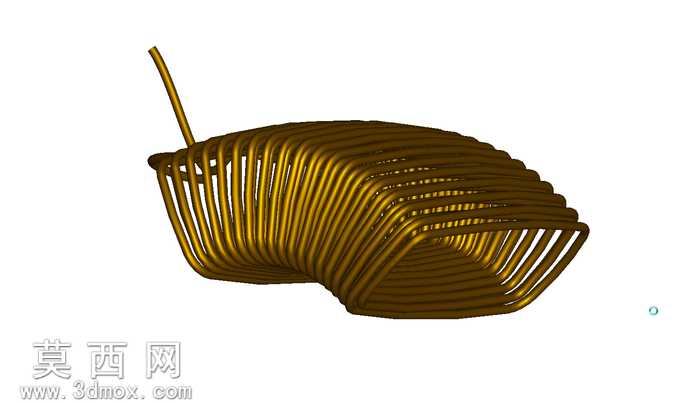

可参数化调整的电气绕组线圈三维结构

本线圈三维模型采用Pro/Engineer Wildfire4.0平台完成全参数化建模，整体以多层密绕的立体弯转结构呈现，建模过程中首先通过草绘绘制线圈的整体轮廓基准曲线，确定绕组的外形边界与端部出线的延伸路径，再以扫描特征作为核心建模命令，将圆形焊丝截面沿基准路径进行连续扫描，生成单根绕线的基础实体，随后通过阵列特征按照设定的匝间距完成多匝绕线的均匀排布，同时通过参数化关联将焊丝直径、匝数、轮廓孔尺寸、绕组内径等核心尺寸绑定至可编辑参数列表，使用者可直接修改对应参数快速调整线圈的整体规格，无需重新绘制基础特征。模型渲染阶段采用金属黄铜材质模拟铜线绕组的真实质感，调整材质的反射率与粗糙度参数，还原铜质线材表面的亚光金属光泽与细微的纹理质感，同时通过环境光与定向光源的组合打光，凸显多层绕线之间的层叠间隙与立体结构，避免多匝线材渲染后出现视觉粘连的问题。结构设计上，线圈整体遵循实际绕线工艺的排布逻辑，每匝线材紧密贴合无错位，端部出线位置预留足够的延伸长度，符合实际电气绕组的接线需求，绕组的弯转位置做了平滑过渡处理，避免出现尖锐棱角导致的建模应力集中问题，也匹配实际绕线加工时线材弯折的最小曲率要求。设计思路围绕电气绕组的通用化适配需求展开，摒弃固定尺寸的建模方式，采用全参数关联的建模逻辑，可适配不同功率、不同安装空间的电磁类产品设计需求，既可以作为独立的电磁元件用于变压器、电感器、电机等产品的装配验证，也可以作为教学演示模型用于讲解绕组结构、绕线参数对电磁性能的影响，模型的结构精度满足装配干涉检查、工程图导出、加工工艺模拟等多场景的使用需求，所有特征均保留完整建模历史，方便后续使用者根据实际项目需求进行二次修改与结构优化。
