益智拼装地鼠洞结构件组合

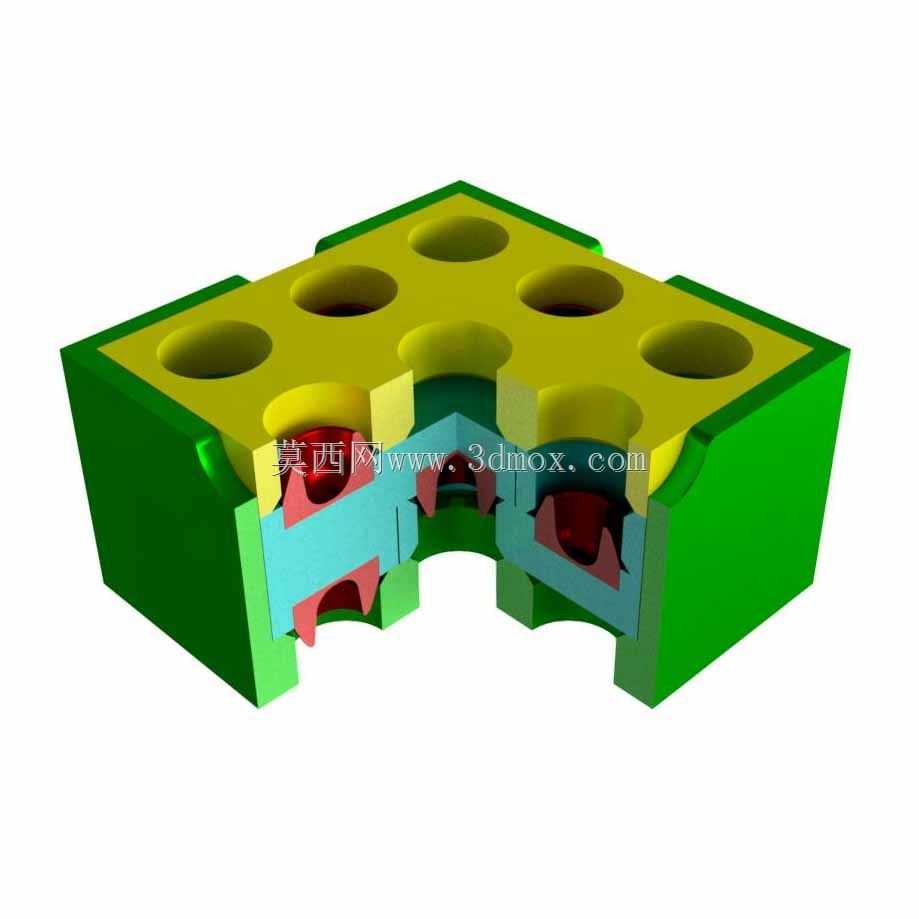

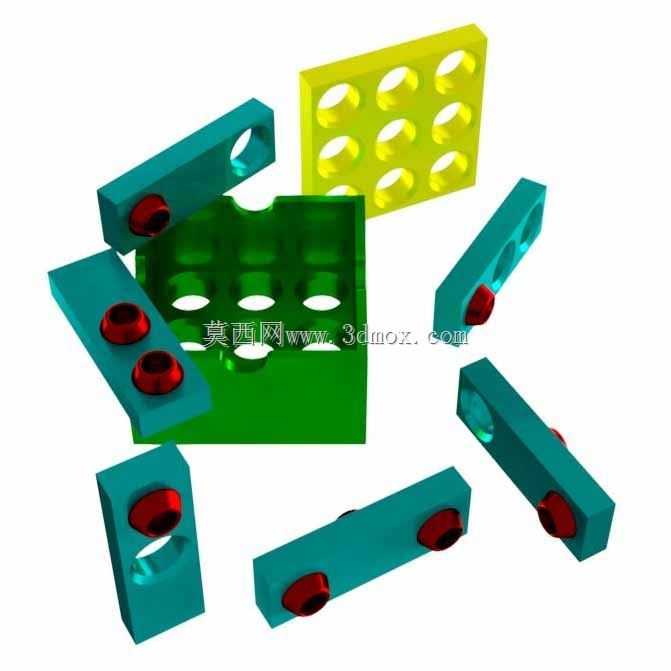

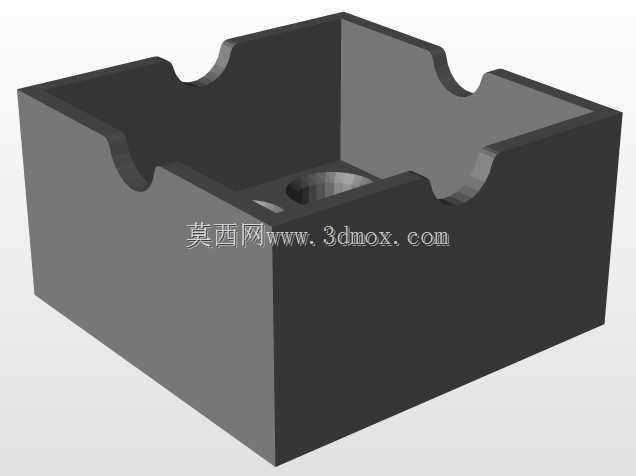

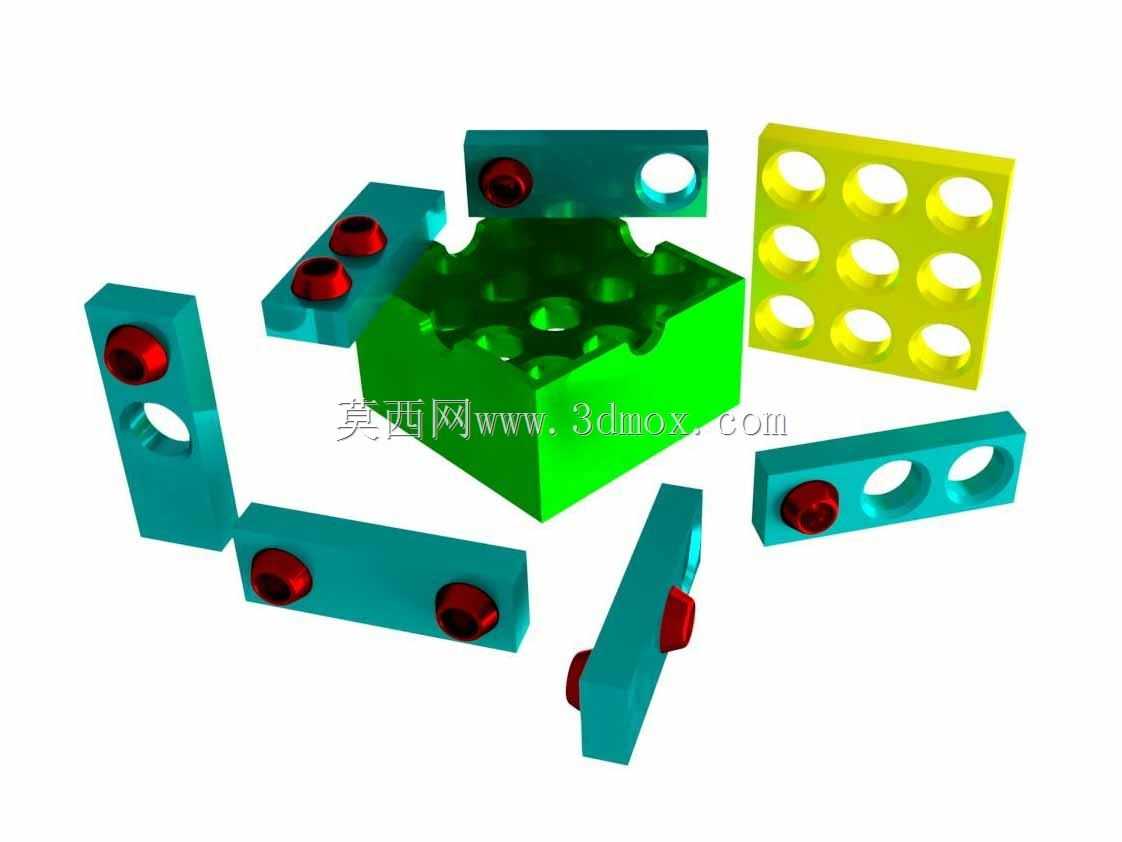

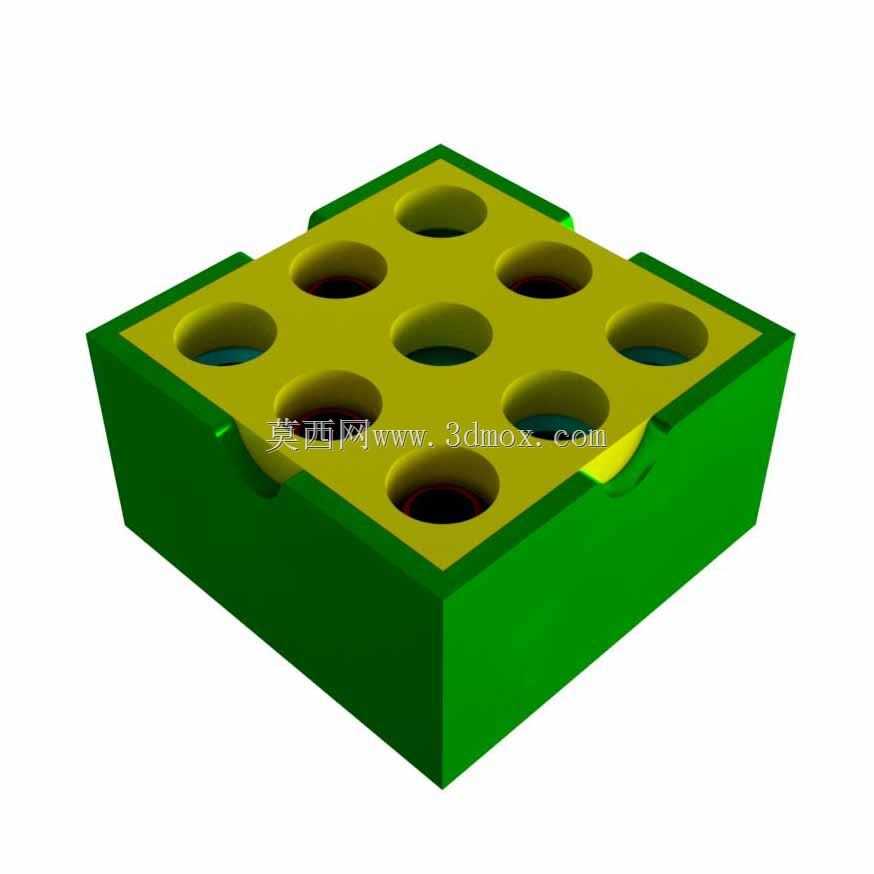

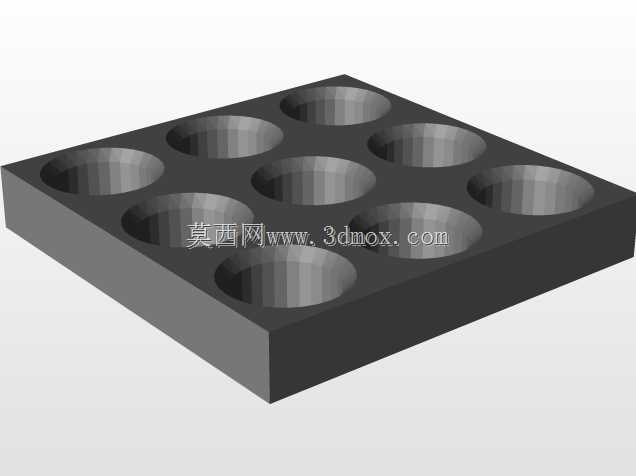

这套拼装组件的核心应用场景覆盖桌面益智玩具开发、创客空间结构教学、休闲解压器具制作多个领域，实际使用中可作为逻辑思维训练的实体道具，通过不同长度插装块与带孔板件的配合，实现错位卡位、解锁通关的交互效果。从功能特性来看，整套组件包含一块带矩阵排布通孔的黄色基准板、一块带异形避让槽的绿色中间限位板，以及七根长度不一的青蓝色插装块，每根插装块端部都带有红色限位凸台，凸台直径略大于板件通孔直径，装配后可防止插块从孔位中完全脱出，同时插块上开设的半圆弧避让槽可在特定角度下与相邻插块、板件孔位形成错位避让，实现类似地鼠钻洞的卡位解锁逻辑。设计思路上完全遵循实体拼装的公差配合要求，所有板件的通孔直径统一，插块的截面尺寸与通孔保持小间隙滑配，既保证插装过程顺畅无卡滞，又不会因间隙过大出现松垮晃动的问题；红色限位凸台与插块主体采用同轴设计，凸台高度控制在2mm左右，既满足轴向限位的强度要求，又不会因凸台过高导致装配后整体堆叠尺寸超标。外形尺寸方面，黄色基准板的长宽比接近3:2，厚度为8mm，表面9个通孔呈3×3矩阵排布，孔间距保持一致，保证插块在不同孔位插装时的位置精度；绿色中间限位板尺寸略小于黄色基准板，厚度与基准板一致，表面开设的三个大直径避让孔与基准板通孔同轴对应，侧边的异形槽口专门用于匹配特定长度插块的转动轨迹，避免插块转动时与板件发生干涉；七根青蓝色插块长度从单孔跨距到三孔跨距不等，每根插块上的避让槽位置根据其解锁路径上的干涉点精准设置，当所有插块按初始状态插入孔位后，只有按照特定顺序转动、抽插对应插块，才能逐步解除所有卡位，最终将所有组件完全拆分。安装边界上，整套组件无额外紧固件，完全依靠零件间的形位配合实现装配与卡位，所有棱边都做了0.5mm的圆角处理，避免拼装过程中划伤手部，零件的壁厚均匀控制在3mm以上，采用PLA材质3D打印或实木切削加工时都能保证足够的结构强度，不会因反复插拔出现断裂变形，适配桌面摆放的尺寸要求，组装完成后整体高度不超过50mm，占用桌面空间极小，既可以作为个人休闲解压的把玩器具，也可作为青少年结构设计启蒙的教学演示道具，帮助学习者直观理解空间错位配合、公差匹配、运动干涉避让等机械设计基础知识点。
