BO电机配套L型夹紧固定夹具结构

在小型直流驱动类产品的装配与测试环节，电机本体的可靠固定是保障传动精度、避免运行共振的核心前提，这款适配BO规格玩具电机的L型夹紧结构，正是针对小尺寸动力单元的装夹需求开发的专用定位构件。从实际应用场景来看，这类夹具广泛出现在小型航模、桌面级电动玩具、微型传动实验台的装配工位中，既可以作为生产线上的临时定位工装，完成电机与输出齿轮、传动蜗杆的压装工序，也可以直接集成在成品设备的内部结构中，作为电机的永久固定座使用，避免电机在高速运转时出现移位、偏摆，进而导致传动卡滞、噪音超标的问题。

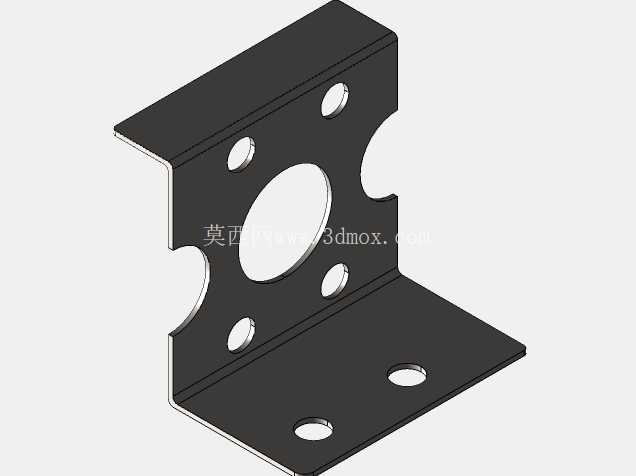

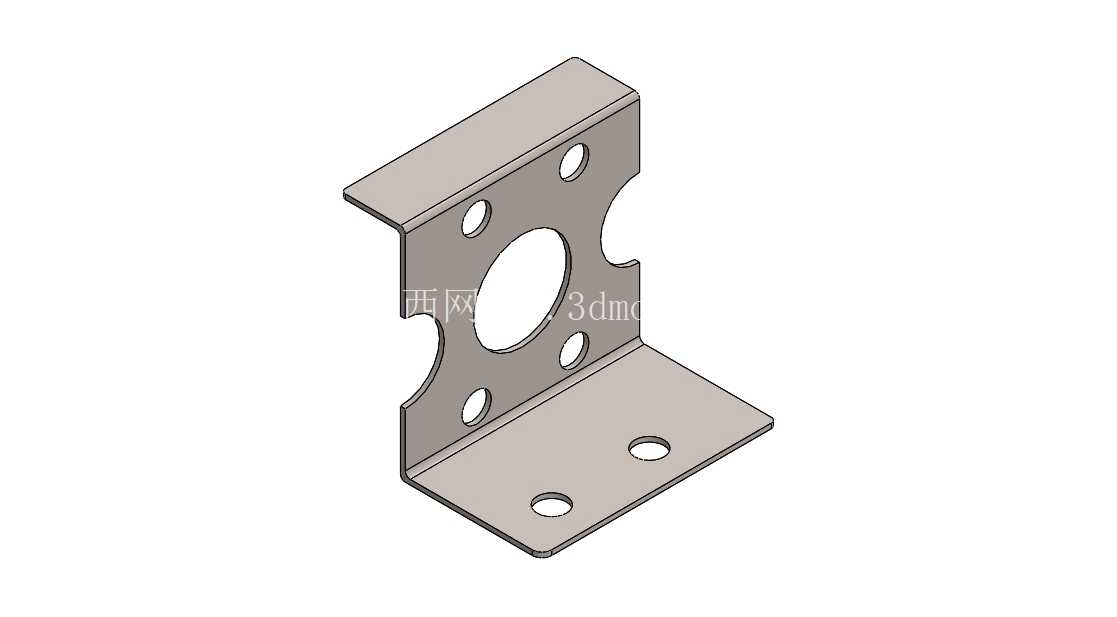

从功能特性上看，这款L型夹紧结构没有采用传统的全包络电机外壳的固定思路，而是利用L型折弯形成的两个垂直定位面，分别贴合电机的圆柱侧面与端部安装基准面，配合夹紧边的弹性形变余量，既能实现对电机的径向与轴向双向限位，又不会过度挤压电机外壳导致内部定子、转子的同轴度出现偏差。夹紧边的开口尺寸经过反复校核，刚好匹配BO系列玩具电机的标准外径，安装时不需要额外的调整垫片，只需要将电机推入夹位，再通过侧边预留的安装孔拧入紧固螺丝，即可完成固定，整个装夹过程耗时不超过十秒，非常适合大批量装配的流水线作业场景。

设计思路上，这款结构充分考虑了小尺寸零件的加工与装配便利性，整体采用等壁厚的板材折弯成型思路，没有复杂的曲面特征，不管是采用钣金冲压加工还是塑料注塑成型，都能实现极低的单件生产成本。L型的主体结构在保证夹紧强度的同时，尽可能压缩了自身的占用空间，夹具体的底部预留了两个对称的安装孔位，可以直接固定在设备的基板或者型材架上，安装孔的间距符合小型机电产品的通用安装孔距规范，不需要针对安装位置做额外的二次打孔加工。夹具体的夹紧臂长度经过优化，既保证了足够的抱紧力，避免电机在正反转切换时出现转动，又不会因为臂长过长导致结构刚性不足，在电机高速运转时产生共振异响。

从安装边界与尺寸配合来看，这款夹紧结构的整体高度与BO电机的端部安装凸台高度完全匹配，当电机推入夹位后，电机的输出轴中心高度刚好与夹具体的安装基准面保持固定的高度差，这个高度差与常用的微型齿轮箱、传动轮的中心高保持一致，装配时不需要额外调整电机的中心高度，就能保证输出轴与传动部件的同轴度要求。夹具体的内侧定位面做了微小的倒角处理，既可以在安装时起到导向作用，方便电机快速推入到位，又能避免锐边刮伤电机的外壳涂层。夹紧臂的末端做了圆弧过渡处理，避免在装配过程中划伤操作人员的手指，同时也能减少应力集中，提升夹具体的抗疲劳强度，在反复拆装电机的场景下，不会出现夹紧臂断裂的问题。

在实际使用过程中，这款L型夹紧结构还具备很好的兼容性，除了适配标准的BO系列玩具电机之外，对于外径尺寸接近的其他小型直流电机，只要外径偏差在0.2mm以内，都可以通过夹紧臂的弹性形变实现可靠固定，不需要重新制作夹具。夹具体的壁厚选择兼顾了刚性与韧性，采用金属材质时壁厚选择0.8mm即可满足强度要求，采用塑料材质时壁厚选择1.5mm就能达到相同的夹紧效果，设计人员在选用时可以根据设备的实际使用环境、成本预算灵活选择加工材质。另外，夹具体的表面没有多余的凸起结构，在设备内部安装时不会和周边的线路、传动部件产生干涉，非常适合内部空间紧凑的小型电动产品使用。
