户外光伏太阳能支架支撑结构设计

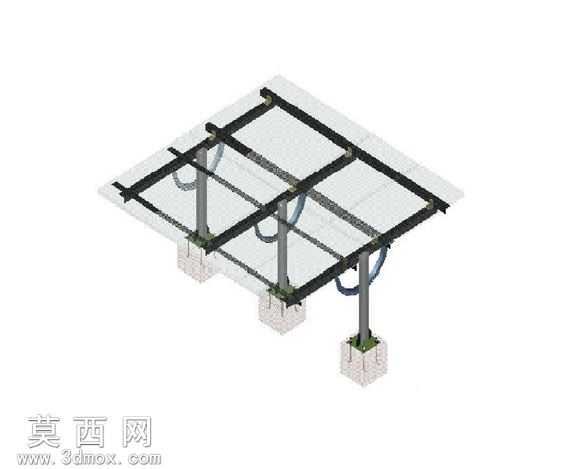

本作品为户外光伏太阳能安装支撑结构的三维设计成果，建模阶段采用参数化建模思路，先完成整体安装点位的坐标定位，确定四个混凝土基础墩的排布间距与预埋位置，再依次完成立柱、横梁、纵梁的构件建模，所有型材构件均按照实际钢结构型材的截面参数进行绘制，保证构件尺寸与实际生产用料的参数完全匹配。建模过程中对构件连接节点做了精细化处理，清晰呈现了立柱与基础墩的预埋连接结构、立柱与横向主梁的螺栓固定结构、主次梁之间的搭接固定结构，同时还原了支架上排布的光伏板安装位的尺寸边界，预留了光伏组件的安装固定点位。材质渲染阶段，对钢结构构件赋予哑光深灰金属材质，模拟镀锌钢材的真实表面质感，对底部混凝土基础墩赋予粗糙混凝土材质，还原水泥基座的肌理效果，对光伏面板赋予半透明带轻微反光的玻璃材质，区分面板与金属框架的材质差异，整体渲染效果清晰区分不同构件的材质属性，直观呈现结构的材质构成。结构设计上采用四柱支撑的框架式结构，横向设置多道主梁承担上部光伏板的竖向荷载，纵向设置次梁连接各道主梁形成整体受力框架，底部通过独立混凝土基础墩将上部荷载传递至地面，结构整体具备足够的抗倾覆能力与荷载承载能力，可适配户外露天环境的光伏组件安装需求。设计过程中充分考虑了安装施工的便利性，所有构件连接节点均采用标准化的固定方式，构件拆分符合现场组装的施工逻辑，既保证了整体结构的稳定性，也兼顾了后期维护与组件更换的操作空间，整体结构排布规整，受力路径清晰，可直接用于光伏安装项目的方案展示、结构校核与施工参考。
