便携柱形蓝牙扬声器结构设计方案

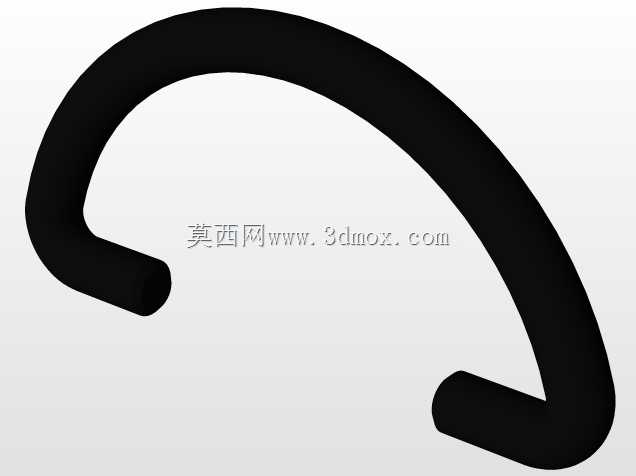

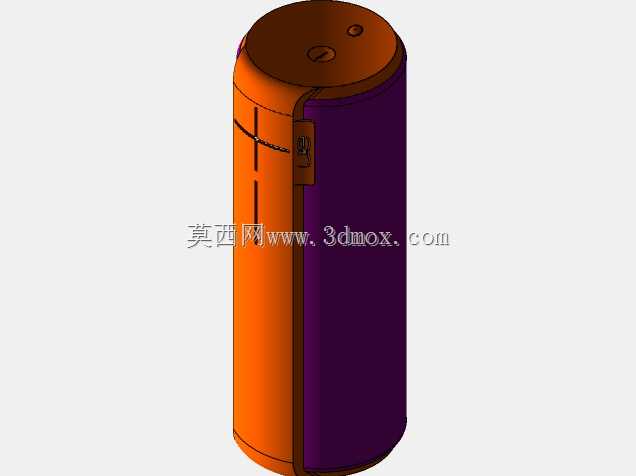

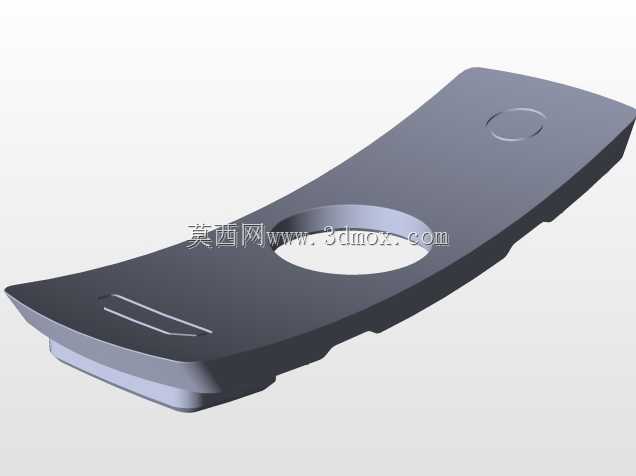

这款柱形便携音频设备的结构设计，首先围绕户外随身、桌面近场使用的核心场景展开，在做内部堆叠时优先考虑了单手握持的握持边界，整体柱形轮廓的直径控制在成年人手掌可完全环握的尺寸范围，竖向长度适配日常裤袋、背包侧袋的常规收纳深度，不会出现突出硌压的问题。做装配结构拆分时，将整体拆分为底座组件、紧固螺钉、密封环、可拆卸下唇几个独立模块，底座部分预留了充电接口、功能按键的安装位，密封环的卡槽位置做了0.2mm的过盈配合设计，能够满足日常泼溅场景下的内部电路防护需求，可拆卸下唇结构一方面方便后期维修时更换底部缓冲垫，另一方面也预留了挂绳孔的扩展安装位，适配户外挂扣携带的使用需求。主体壳体部分做了双色拼接的结构限位，橙色侧壳与深紫色主壳之间采用卡扣加局部胶粘的固定方式，既保证了外观拼缝的均匀度，也避免了全螺丝固定带来的外观螺丝孔外露问题，顶部端盖上集成了功能按键与出声孔结构，按键的触发行程做了1.2mm的限位设计，按压反馈清晰同时不会出现卡键问题，端盖与主壳体之间同样设置了密封胶圈的安装槽，配合底部密封结构形成完整的腔体防护。内部腔体的草图阶段就预先标记了扬声器单元的粗略安装位置，围绕扬声器的出声方向做了腔体容积的预留，同时在腔体侧壁预留了蓝牙模块、电池组件的安装筋位，电池仓的位置靠近设备重心处，避免单手握持时出现头重脚轻的问题，蓝牙天线的位置设置在远离电池金属壳体的侧方位置，减少金属屏蔽对信号传输的影响。在做安装边界校核时，重点核对了各个组件之间的装配间隙，螺钉的沉头孔深度做了精准控制，不会出现螺钉突出外壳表面的问题，环类零件的安装槽边缘做了R0.5的倒角处理，方便装配时快速对位，可拆卸下唇的卡扣位置做了导向斜角设计，徒手即可完成拆卸，不需要额外辅助工具。整体结构没有做冗余的复杂造型，所有曲面设计都服务于握持手感与内部组件堆叠需求，外观分色的结构缝同时也作为手指握持时的定位参考，用户单手握持时手指自然落在分缝位置，刚好避开侧方功能按键，不会出现误触的问题。
