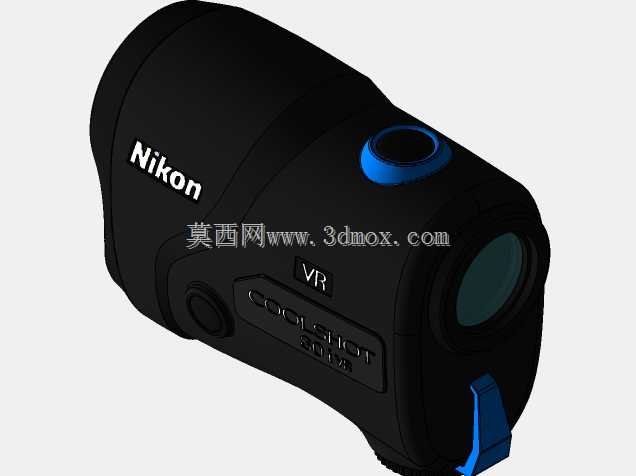

尼康高尔夫手持激光测距设备结构建模

这款手持激光测距设备的建模还原，核心围绕高尔夫运动场景的实际使用需求展开，在结构设计上充分考虑了户外手持操作的人机交互逻辑。从实际应用场景来看，这类设备主要服务于高尔夫球场的距离测算作业，帮助使用者快速获取当前位置到目标点位的直线距离，部分场景下也可拓展用于户外勘测、林业普查等短距离激光测距作业，设备的便携性、握持稳定性是结构设计阶段的核心考量点。建模过程中，首先还原了设备的单目手持形态，整体采用贴合手掌弧度的曲面壳体设计，壳体表面做了防滑纹理的结构预留，避免户外出汗或佩戴手套操作时出现滑脱问题。设备的功能按键布局遵循单手操作逻辑，主测量按键设置在握持时食指自然触碰的顶部位置，模式切换按键布置在壳体侧面拇指可及区域，无需调整握持姿态即可完成全部操作，按键周边做了凸起的防误触结构，避免收纳过程中误触启动消耗电量。光学观测窗口的位置做了内凹的防护结构设计，窗口边缘高出镜片平面1.2mm，能够在设备意外跌落或磕碰时避免镜片直接接触碰撞面，降低镜片刮花、碎裂的风险。设备的电池仓设置在握持段的底部位置，采用旋转卡扣式仓盖结构，仓盖周边预留了防水胶圈的安装槽位，满足户外小雨环境下的使用防护需求，建模时严格还原了仓盖与壳体的配合间隙，保证装配后无突出棱角，握持时不会产生硌手的触感。从外形尺寸边界来看，设备整体长度控制在110mm以内，最大宽度处不超过75mm，握持段的厚度控制在38mm，适配绝大多数成年使用者的手掌握持尺寸，整体重量控制在180g以内，长时间单手握持也不会产生明显的负重感。设备前端的激光发射与接收模组做了同轴度的结构限位，建模时预留了模组安装的定位卡槽，保证装配后激光发射光轴与观测光路的平行度误差控制在允许范围内，避免出现测距偏差。顶部的模式切换拨杆做了档位限位结构，每个功能档位切换时有清晰的阻尼反馈，使用者无需观测设备即可通过触感判断当前所处的测量模式。壳体的分模线设置在设备侧面的居中位置，分模线处做了0.1mm的错位配合结构，装配后无明显的合模缝隙，同时能够提升壳体的整体结构强度，避免跌落时出现壳体开裂的问题。设备底部预留了挂绳孔的安装位，孔位做了圆角过渡处理，避免挂绳长期摩擦出现断裂问题，挂绳孔的位置不影响正常握持操作，也不会干扰观测视线。
