高尔夫场景手持激光测距设备结构设计

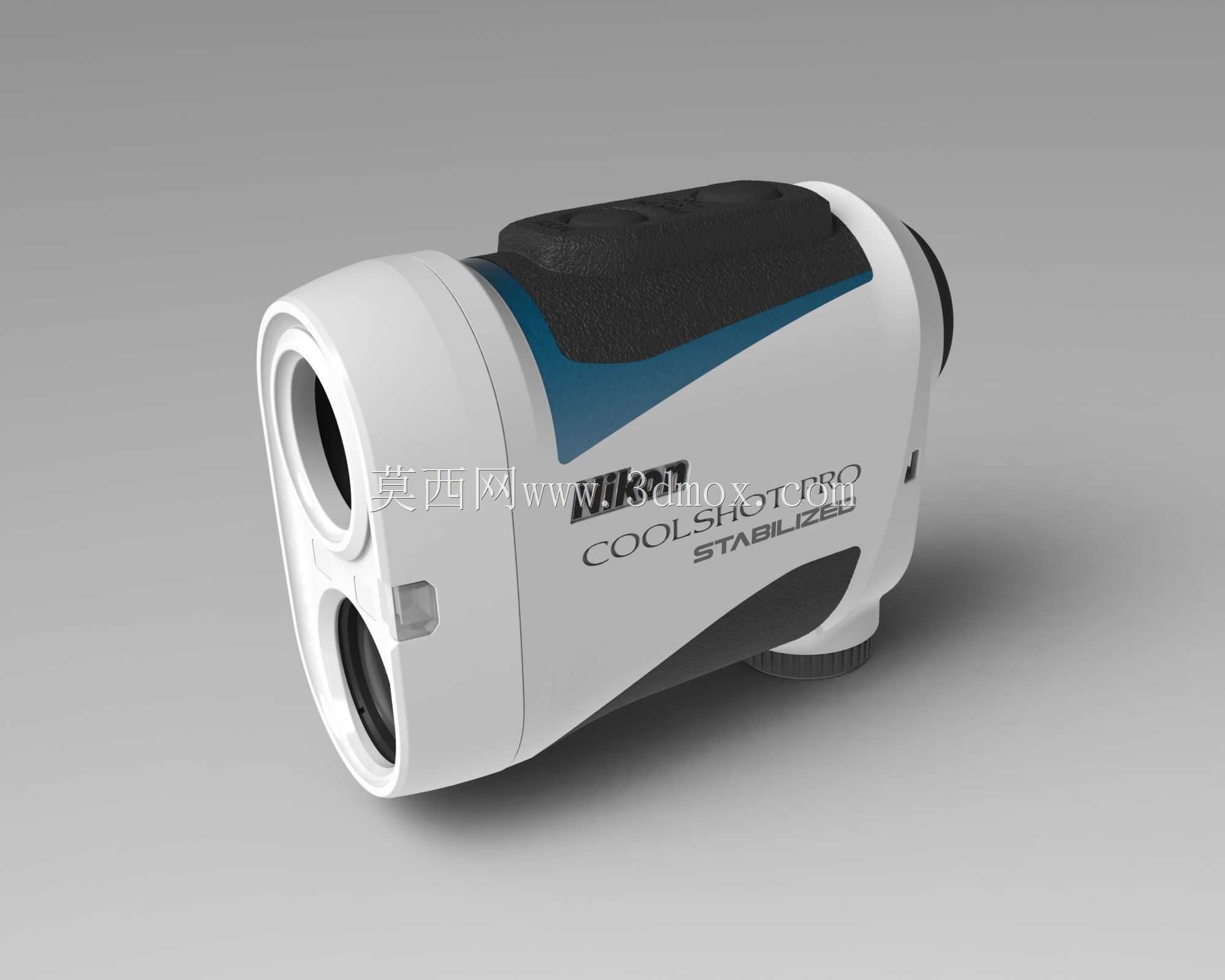

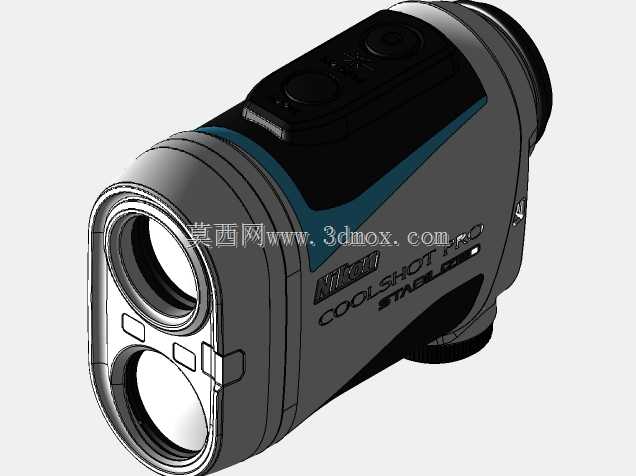

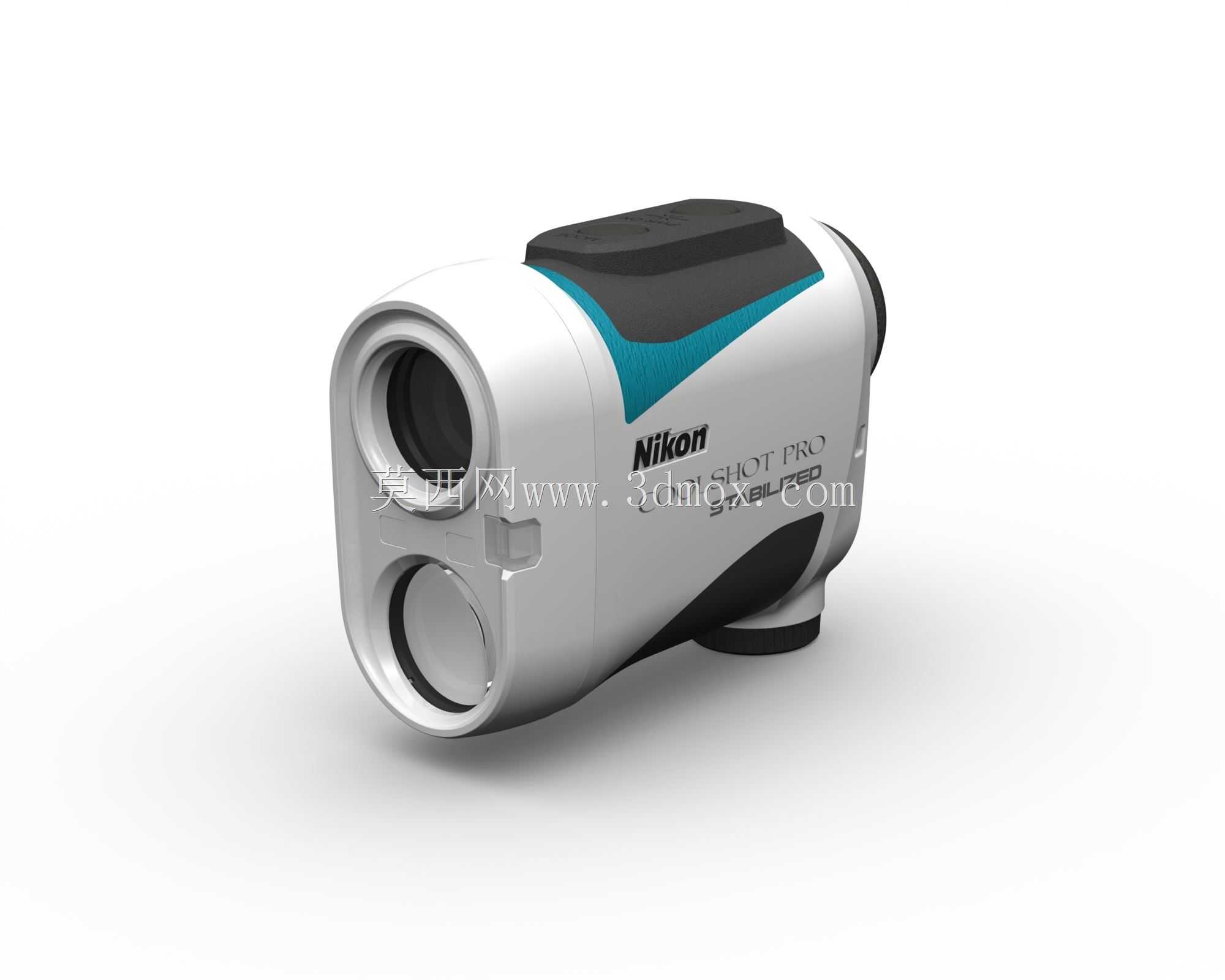

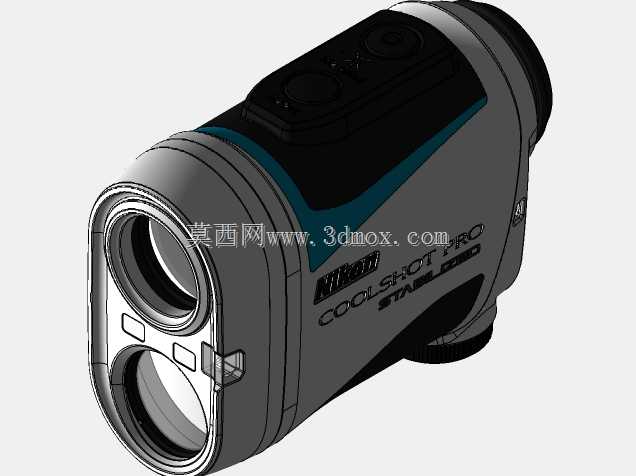

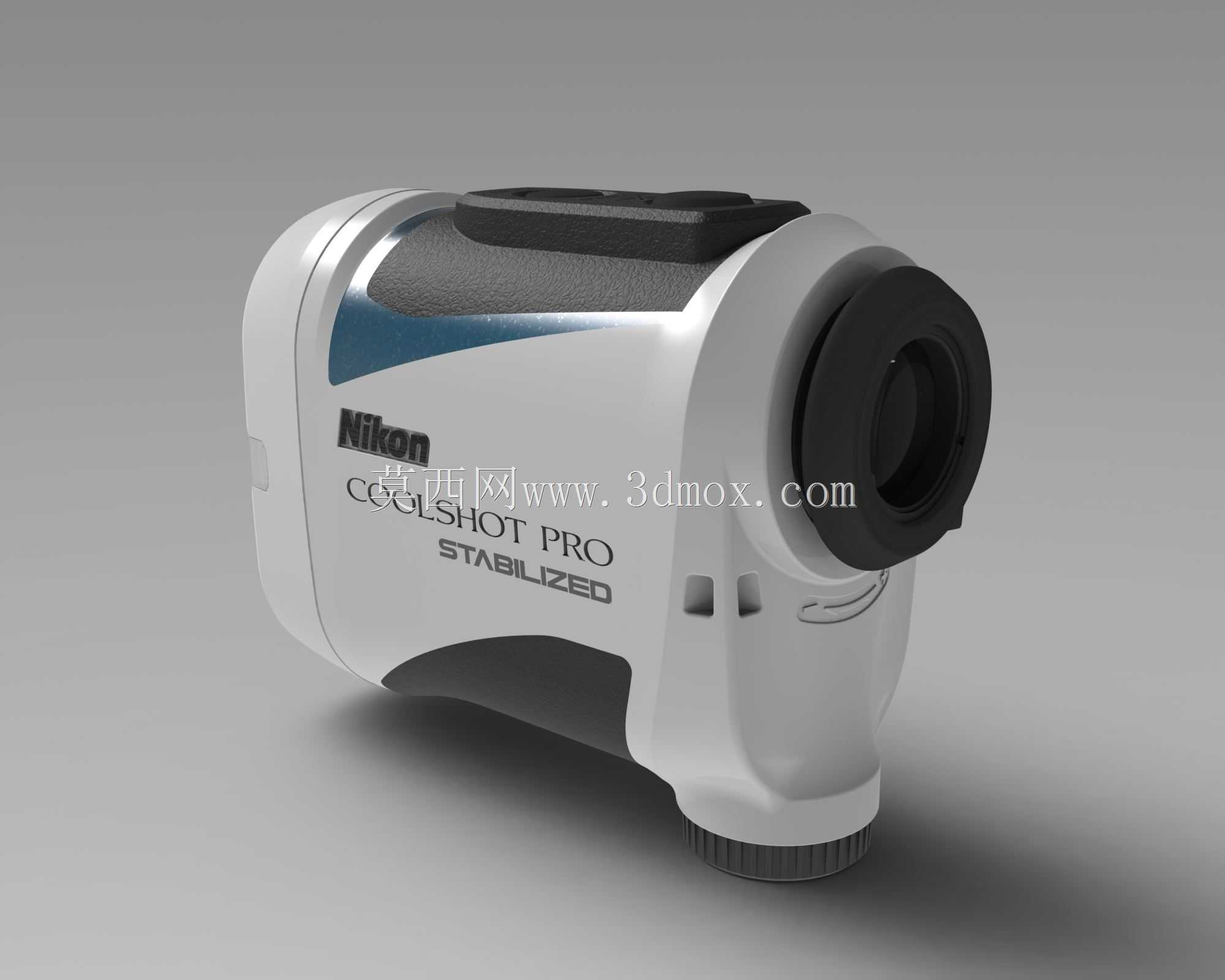

这款手持激光测距设备的结构设计，核心围绕高尔夫运动场景的实际使用需求展开，区别于工业级长距测距设备，其设计重心偏向便携性、单手握持操作的人机适配性，以及户外强光环境下的观测清晰度。从结构布局来看，设备采用双光轴平行排布设计，前端大口径窗口为激光发射与接收的集成通道，小口径窗口为观测目镜光路，两个光轴的平行度公差控制在0.02mm以内，避免测距点与观测视场出现偏移，保障果岭测距时的点位准确性。握持区域的曲面弧度经过反复适配，贴合成年男性手掌自然握持的轮廓，设备整体重心落在掌心位置，长时间单手握持观测不会出现明显的坠手感，机身侧面的功能按键排布在拇指自然触碰的区域，无需调整握持姿势即可完成模式切换、单次测距、连续扫描等操作，按键的触发行程设置为1.2mm，带有清晰的段落反馈，戴薄款高尔夫手套操作时也不会出现误触。设备顶部设置两个调节旋钮，分别对应目镜屈光度调节与测距模式切换，旋钮表面做了防滑滚花处理，户外出汗状态下也能顺畅转动调节。外壳采用上下分壳的装配结构，接缝处设置环形防水胶条，可抵御户外突发小雨以及草坪洒水的泼溅，适配高尔夫球场的户外使用环境。机身前端的镜头窗口采用内嵌式设计，边缘高出镜头表面0.8mm，放置在球包中时不会直接摩擦镜片，避免日常使用中的刮花损伤。从尺寸边界来看，设备整体长度控制在110mm以内，宽度75mm，厚度42mm，可轻松放入球包侧袋或是裤袋中，不会占用过多收纳空间。内部结构上，激光发射模块、接收传感器、主控电路板、供电电池仓沿机身长度方向依次排布，电池仓设置在设备尾部，采用单节CR2电池供电，仓盖带有旋转锁扣结构，更换电池时无需借助工具，旋转即可开启，锁扣到位后有明显的卡扣反馈，避免运动过程中仓盖意外松脱。光学观测通道内部设置了多层遮光隔圈，减少户外强光下的杂散光进入，提升视场清晰度，即使在正午阳光直射的环境下，也能清晰看清果岭上的旗杆位置。设备底部设置了标准1/4英寸螺纹孔，可搭配迷你三脚架固定使用，满足长时间定点观测的需求，螺纹孔周边做了金属嵌件加固，反复拆装三脚架也不会出现塑料螺牙滑牙的问题。整体结构没有多余的装饰性凸起，所有棱边都做了R2以上的圆角处理，握持时不会硌手，机身表面采用细晒纹处理，既提升握持摩擦力，也不容易残留指纹和划痕，适配户外高频使用的耐磨需求。
