高压高扭矩数字无芯舵机结构设计

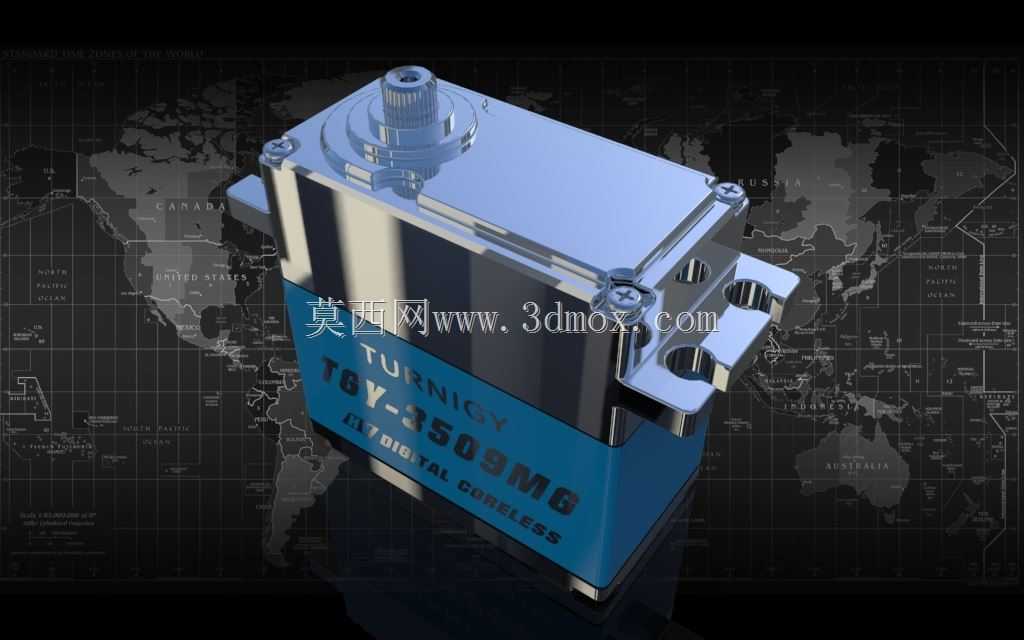

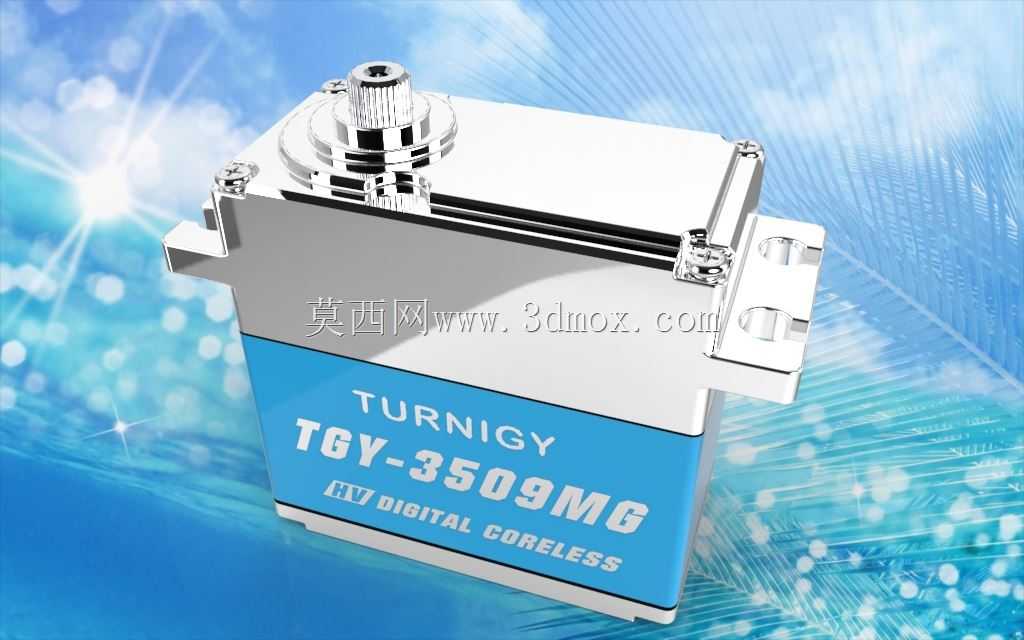

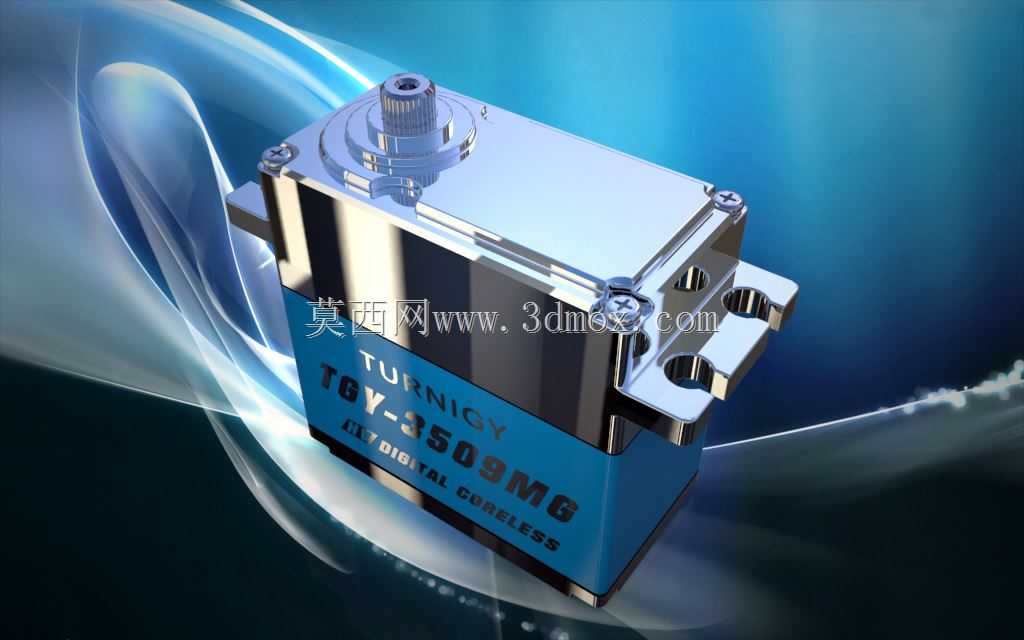

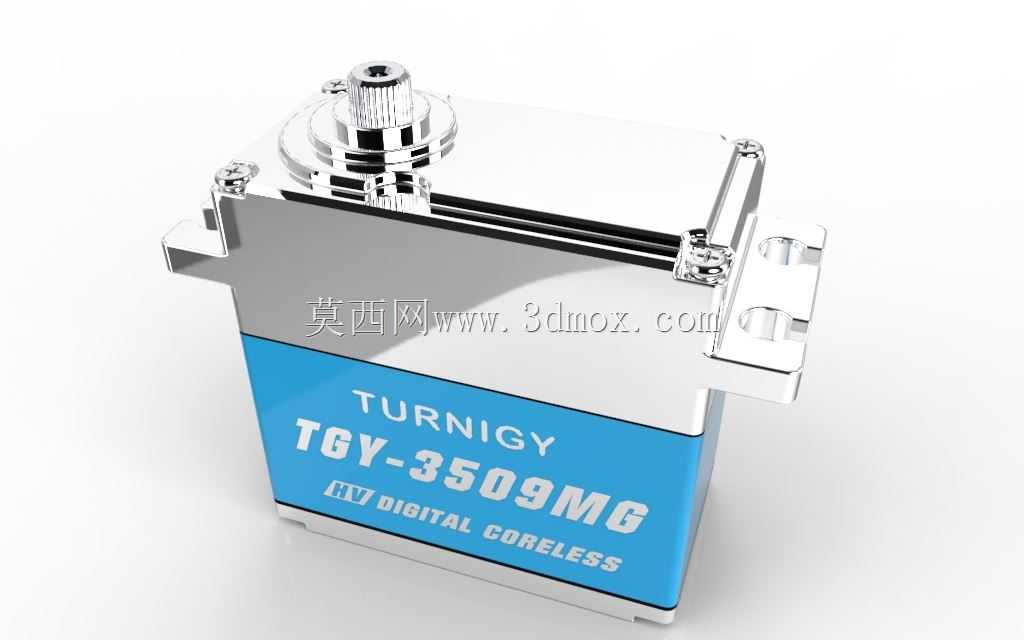

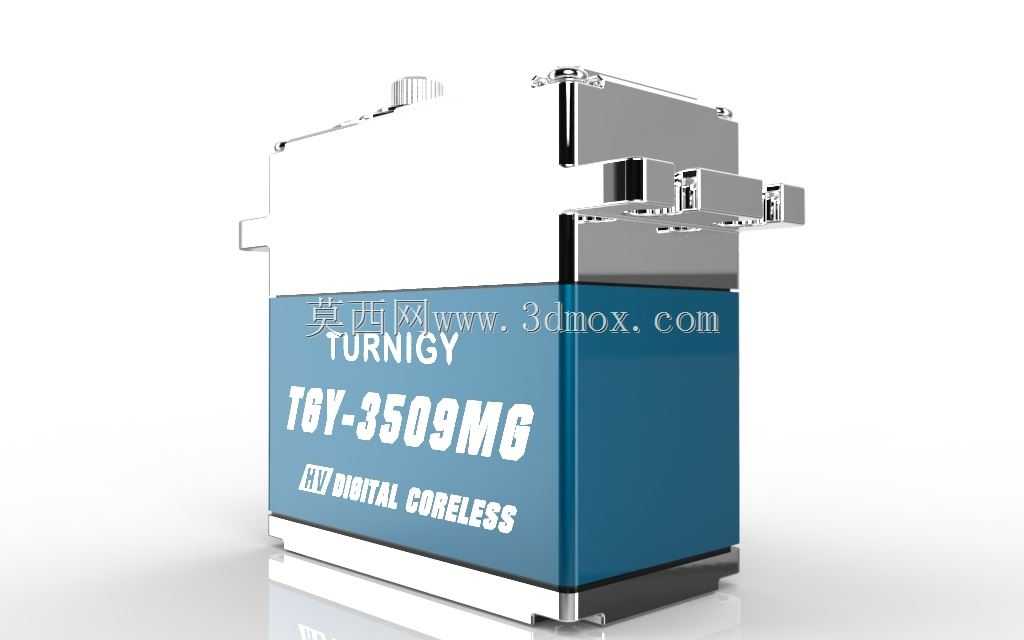

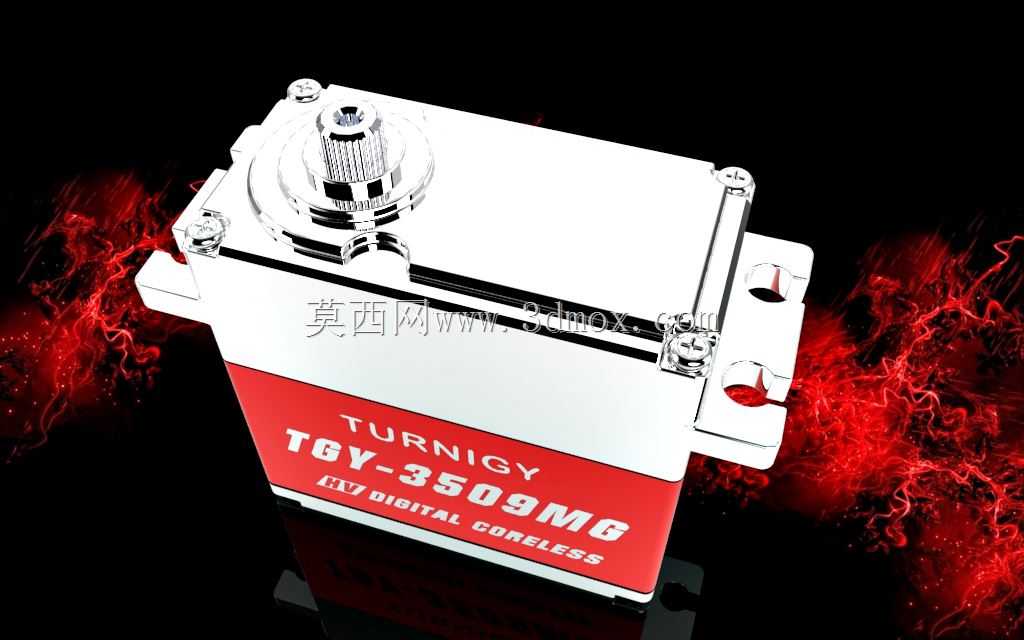

　　这款高压高扭矩数字无芯舵机的三维结构设计，首先要考虑航模、小型机器人关节、精密云台这类对输出扭矩、响应速度有较高要求的应用场景，在做结构建模时，最先敲定的是输出轴的安装配合尺寸，顶部带齿的输出轴要兼容标准舵机摇臂的安装孔位，齿形模数、齿数都要和市面通用配件匹配，避免用户选型后出现配件不兼容的问题。外壳采用全金属切削结构，上下壳体的配合止口做了0.05mm的公差预留，既可以保证装配后的密封防护效果，也能在大扭矩输出时避免壳体形变影响内部传动精度。两侧的安装耳是建模时重点校核的部分，耳片上的安装孔中心距严格遵循标准舵机的安装尺寸规范，孔位做了沉台设计，安装时螺丝头可以完全沉入沉台，不会突出表面干涉周边结构，

　　耳片和主体壳体的衔接处做了圆角过渡，避免应力集中在长期受载时出现断裂问题。内部传动结构的排布上，无芯电机的安装位做了定位凸台，保证电机输出轴和一级减速齿轮的同轴度，减速齿轮组的每一级啮合间隙都在建模时预留了合理的装配余量，既不会因为间隙过大出现传动回差，也不会因为间隙过小导致运转卡滞。控制电路板的安装位在壳体下部，和电机、电位器的接线走线路径在建模时就做了走线槽预留，避免装配时线材被齿轮挤压破损。顶部的输出轴轴承位做了双轴承排布设计，靠近输出端的轴承承受径向负载，内侧的轴承承受轴向窜动的力，保证大扭矩输出时输出轴不会出现偏摆。外壳侧面的标签位做了内凹设计，粘贴标识后不会因为安装摩擦导致标识磨损，整体重量控制在78g的水平，

　　在同扭矩级别的舵机里属于轻量化设计，适合对负载重量敏感的航模类应用。12sec/60°的响应速度对应的减速比在建模时经过反复校核，既保证40kg的大扭矩输出，也能满足航模舵面快速动作的响应要求，高压供电的设计让它在供电电压波动的场景下也能保持稳定的扭矩输出，不会因为电压下降出现舵机无力、定位不准的问题。做这款模型的时候，特意把所有配合面的公差都做了标注，结构工程师拿到模型后可以直接导出工程图做生产加工，也可以直接导入装配体做整机的安装干涉校验，不需要再重新核对安装尺寸。
