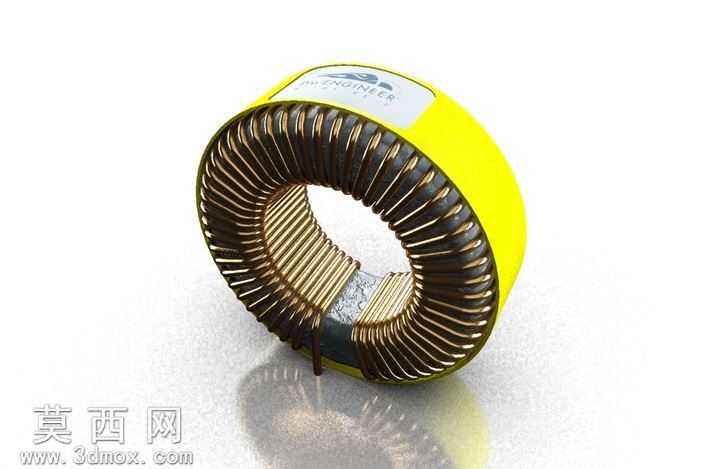

带黄色绝缘封装的环形绕线电感线圈

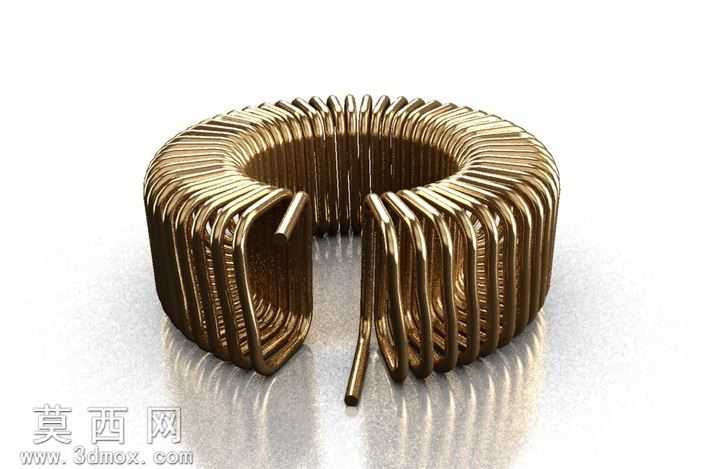

本作品为环形绕线电感线圈的三维参数化模型，建模过程严格遵循实物结构比例完成全尺寸还原，首先以环形磁芯为基础基准，通过螺旋线扫描命令构建多层密绕的漆包铜线绕组，精准还原每一圈铜线的排布间隙、层间叠压关系，绕组两端的引出线做了自然垂落的形态处理，还原实物焊接固定端的结构特征。外层黄色绝缘封装部分采用曲面建模完成包覆结构，精准还原封装层的厚度、边缘倒角以及表面贴装标签的凹槽结构，标签区域通过纹理映射还原实物标识的印刷质感。材质渲染阶段，漆包铜线部分赋予高反射金属铜材质，调整表面粗糙度参数模拟漆包绝缘层的半哑光金属质感，通过环境光遮蔽效果凸显绕组缝隙间的阴影层次，强化线圈的层叠立体感；环形磁芯在绕组间隙露出的部分，赋予铁氧体材质的深灰哑光质感，还原磁芯的颗粒感表面特征；外层黄色绝缘封装部分赋予阻燃环氧树脂材质，调整漫反射颜色为明亮的正黄色，添加轻微的表面反光与细微的磨砂纹理，还原工业绝缘封装材料的真实触感；底部支撑平面赋予浅灰色哑光金属材质，添加柔和的地面反射效果，衬托线圈主体的结构轮廓。结构设计上完整还原环形电感的磁路闭合特征，绕组均匀环绕整个环形磁芯，保证磁路无气隙、漏磁小的结构特点，封装层完全覆盖绕组外侧仅留出引出端位置，还原实物绝缘防护、固定绕组的功能结构。建模过程中所有尺寸均做参数化关联，可通过调整环形磁芯的内外径、高度参数快速适配不同规格的磁环尺寸，调整铜线线径、绕线圈数、绕线层数参数即可生成不同电感量的线圈模型，调整封装层厚度、颜色参数可适配不同绝缘等级的外观需求，模型拓扑结构规整，无破面、重叠面等建模问题，可直接用于电磁仿真分析、产品装配干涉检查、产品宣传渲染图制作等场景，完整复现实物环形电感线圈的外观特征与结构细节。
