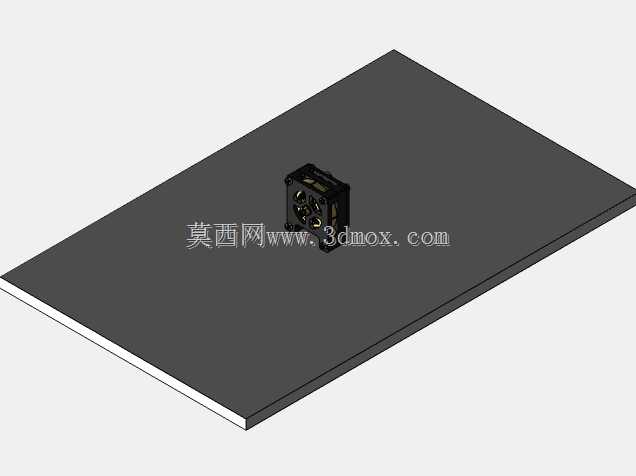

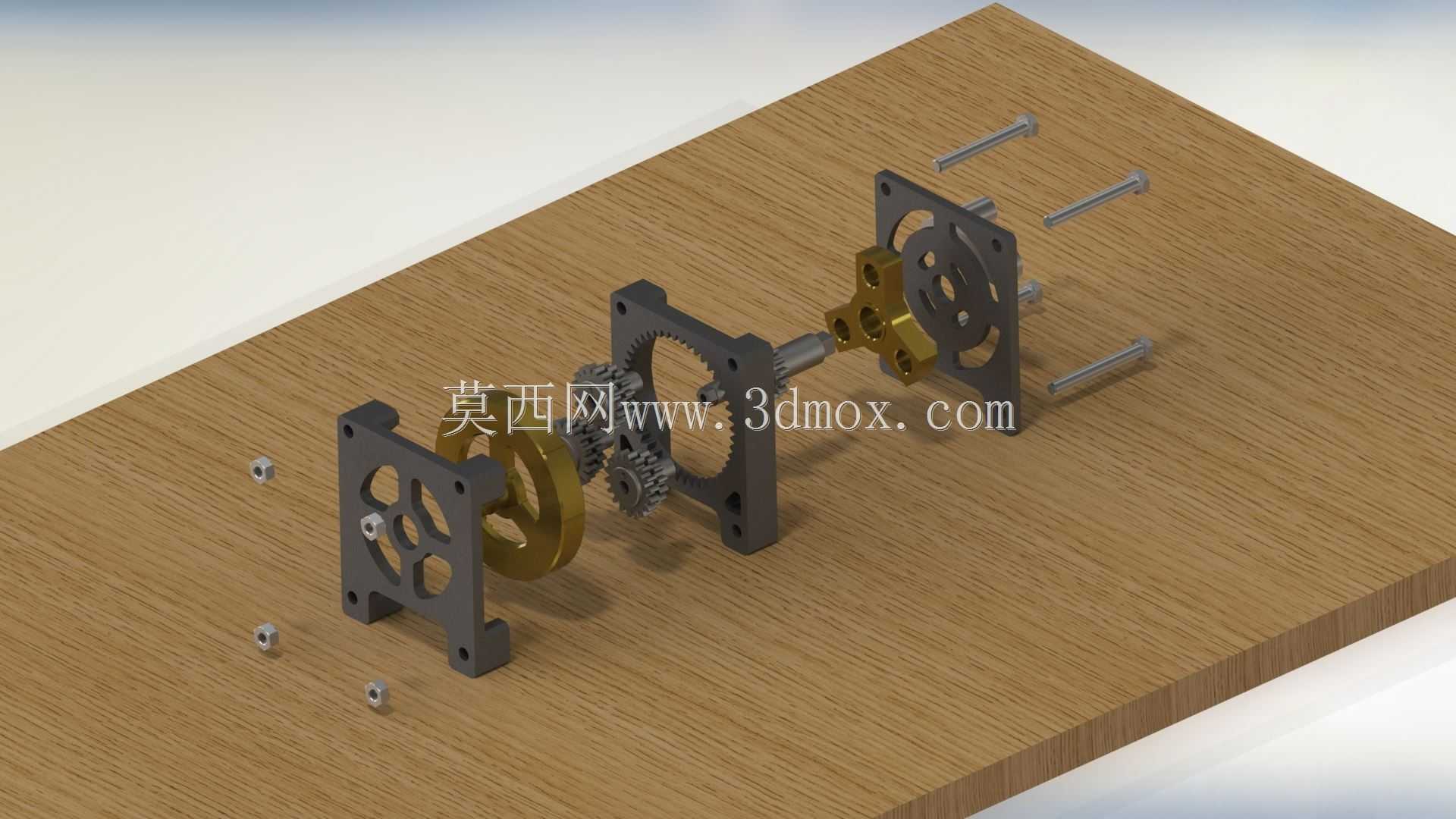

两级行星齿轮传动机构装配结构

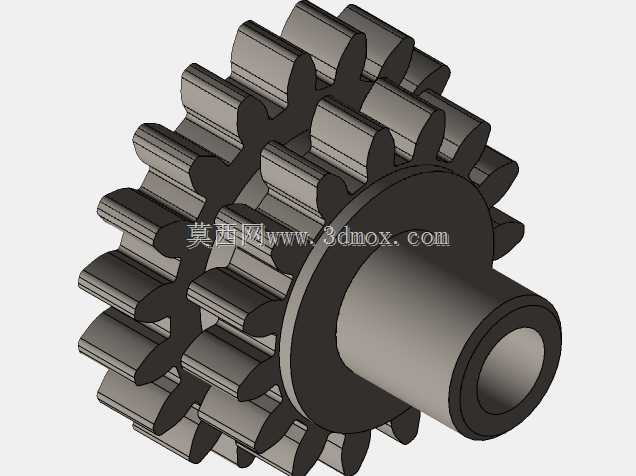

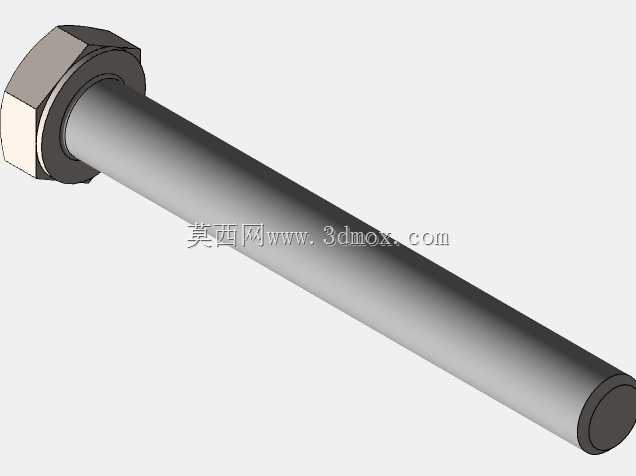

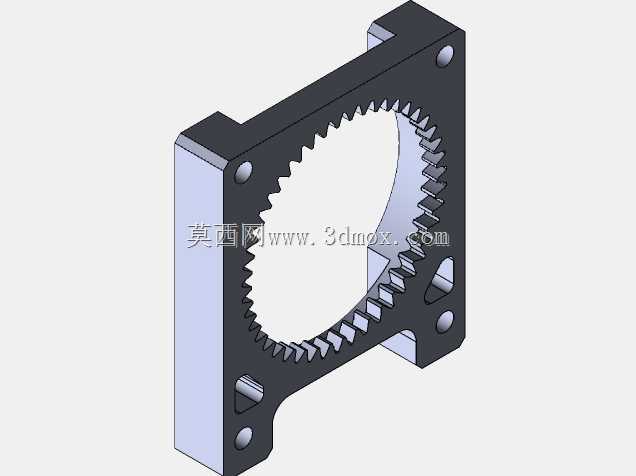

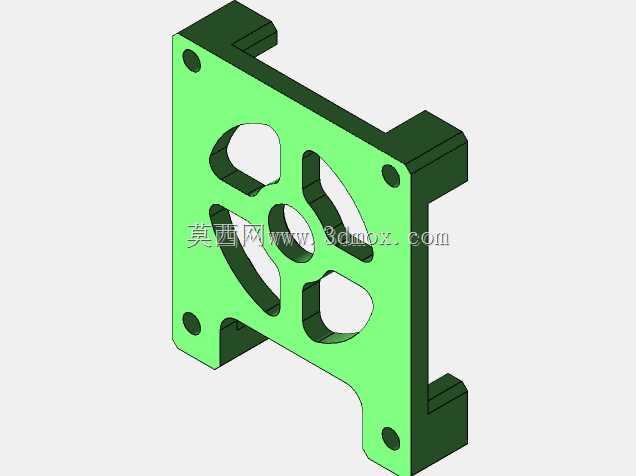

这套行星传动结构在中小功率传动场景中适配性极强，常见于小型自动化输送线的动力输入端、精密检测设备的进给驱动单元、桌面级工装夹具的动力传递环节，可在紧凑安装空间内实现稳定的大减速比动力传输，相比平行轴齿轮传动，同减速比下体积可缩减40%以上，承载能力却能提升近三成，非常适合对安装空间有严格限制的紧凑型设备布局。从结构设计逻辑来看，这套轮系采用两级行星排布，第一级太阳轮与输入轴直接联动，动力通过第一级行星轮分流传递到一级内齿圈与二级太阳轮衔接结构，第二级行星轮再将动力汇总到输出端法兰，两级传动的载荷分流设计让每一组啮合齿轮承受的扭矩大幅降低，运行过程中齿轮啮合的冲击振动更小，传动平稳性远优于单级大减速比齿轮结构。设计时充分考虑了安装维护的便捷性，两端的安装法兰采用统一的螺栓孔位布局，可直接与标准伺服电机、输出负载端的安装面适配，不需要额外加工转接板，外露的固定螺栓采用标准内六角规格，日常拆装维护不需要特殊定制工具。齿轮参数匹配上做了细致的变位系数调整，太阳轮与行星轮、行星轮与内齿圈的啮合侧隙控制在0.02-0.04mm区间，既避免了热胀冷缩导致的齿轮卡滞，又能将回程误差控制在精密传动允许的范围内，适配需要正反转频繁切换的传动场景。安装边界方面，整套机构的轴向总长度控制在常规小型驱动单元的适配范围内，径向最大尺寸不超过两端法兰的安装外径，安装时只需要保证输入轴与驱动源的同轴度在0.05mm以内，即可避免运行过程中出现偏载导致的齿轮异常磨损。支撑结构采用前后端盖内嵌轴承的布置方式，行星架的两端都有轴承支撑，相比单端悬臂的行星架结构，运行时的径向跳动量更小，输出端的连接法兰可直接同步带轮、联轴器等标准传动件连接，不需要额外做轴伸结构的二次加工。实际使用中，这套传动结构可适配连续运转的工况，齿轮啮合面的润滑可采用脂润滑方式，不需要额外设计复杂的油路密封结构，日常维护只需要定期补充润滑脂即可，在额定负载下的传动效率可达90%以上，相比蜗轮蜗杆传动结构，能量损耗更低，长时间运行的温升也更小，不会因为过热导致润滑脂失效影响使用寿命。
