MUGEN STING-2双速传动齿轮装配结构

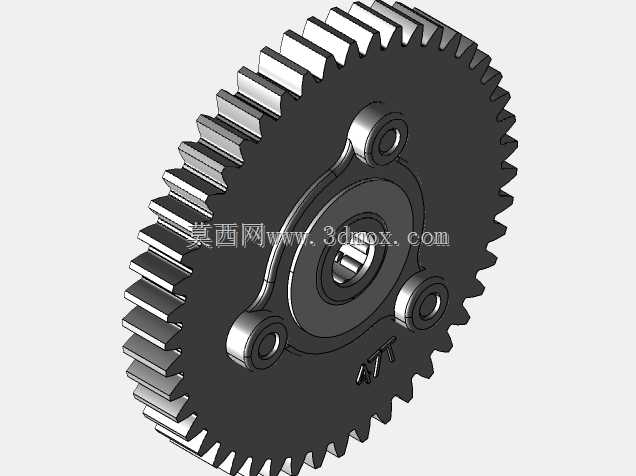

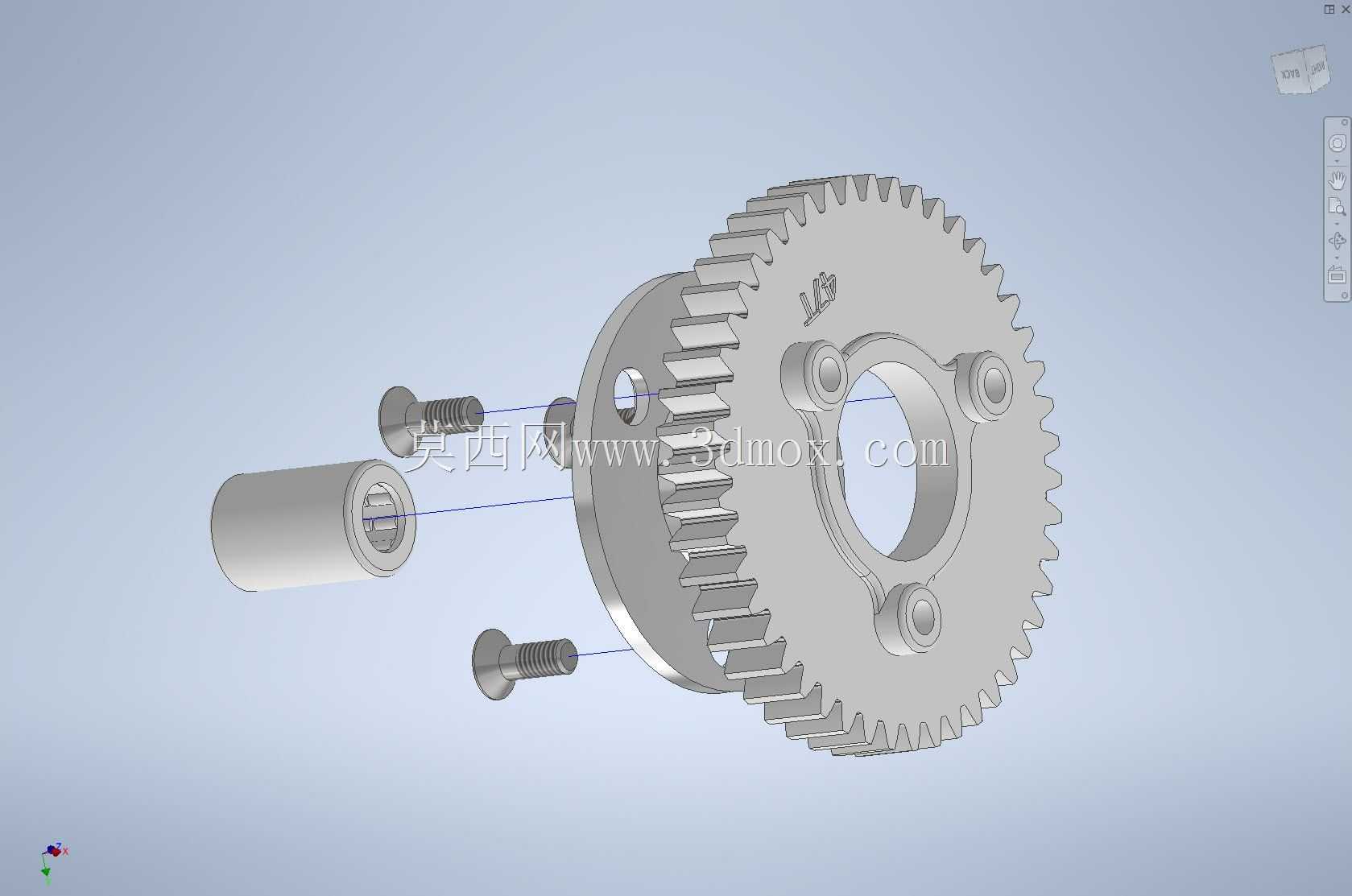

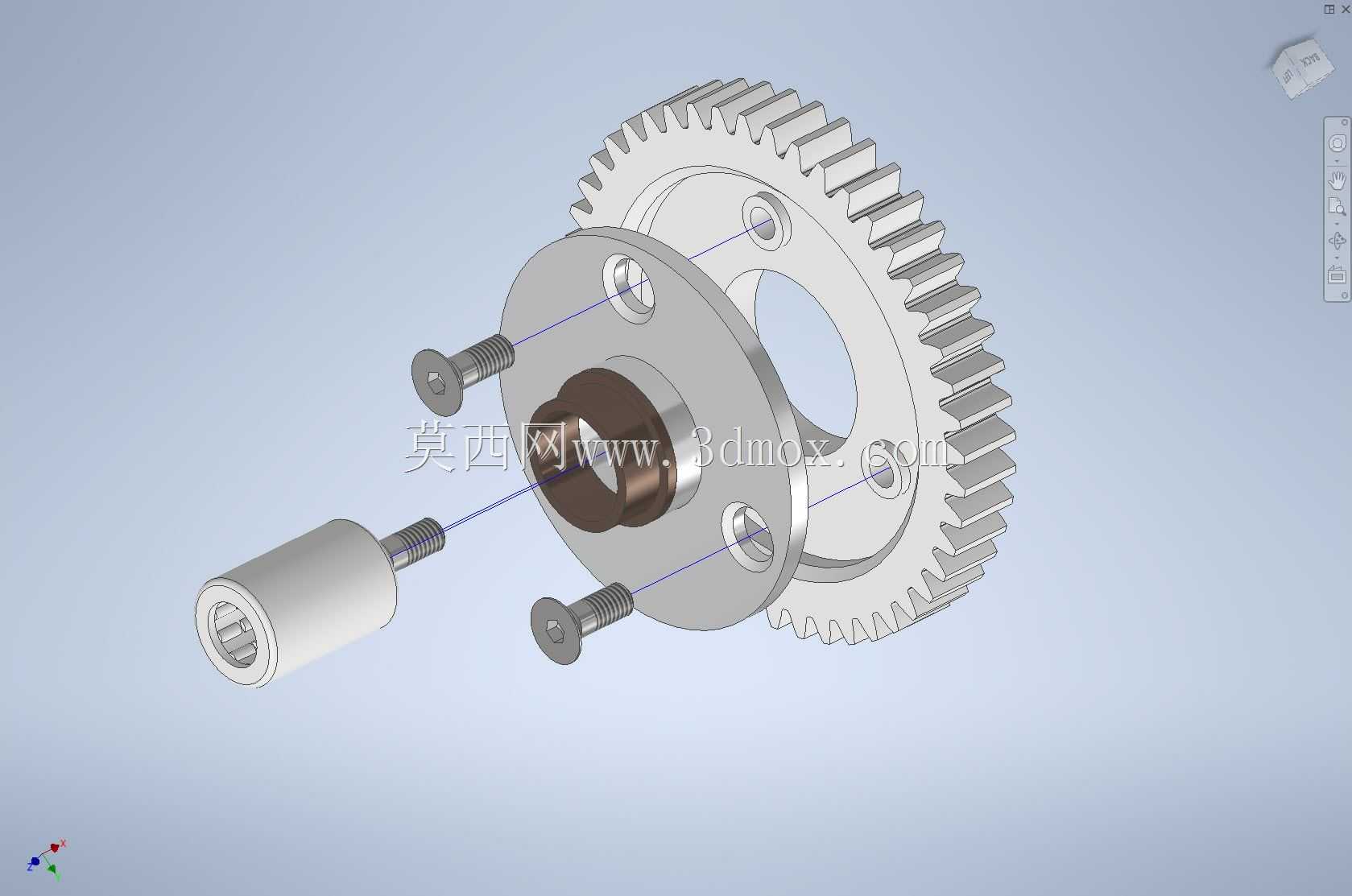

这套双速传动装配结构，主要适配小型遥控模型赛车的动力传输场景，在模型竞速类设备的动力段承担转速切换、扭矩传递的核心作用，区别于民用车辆的大尺寸变速结构，这类小尺寸传动组件对装配同轴度、零件配合公差的要求更严苛，毕竟模型动力的转速区间远高于常规民用传动设备，微小的偏心量都会带来高速运转下的振动、打齿问题。从结构组成来看，整套组件包含主传动直齿轮、定位法兰盘、偏心锁紧衬套、传动输出轴以及三颗圆周均布的紧固螺钉，主齿轮采用辐板式减重设计，在保证齿根抗弯强度的前提下，尽可能降低旋转件的转动惯量，适配模型动力快速加减速的响应需求。设计阶段优先考虑了装配的工艺性，法兰盘上的三个螺钉过孔采用等角度分布，安装时不需要刻意对位找正，只要将法兰端面与齿轮轮毂端面贴合，穿入螺钉即可完成初步定位，中间的偏心衬套是整套结构的核心定位件，通过衬套与输出轴的过盈配合，消除齿轮与轴之间的传动间隙，避免正反转切换时的回程误差，这一点在竞速模型的急加速、急制动工况下尤为重要，间隙带来的传动迟滞会直接影响动力响应速度。安装边界上，整套组件的轴向总长度控制在适配1/10比例模型变速箱的腔体尺寸范围内，齿轮的齿顶圆直径与变速箱壳体内壁预留了足够的安全间隙，不会出现运转时齿圈刮碰壳体的问题，输出轴的轴径与模型通用的动力输出接口尺寸匹配，不需要额外做转接加工就能直接替换同规格的原厂传动组件。实际使用中，这套结构可以通过切换不同齿数的配套齿轮，实现两种传动比的快速切换，满足不同赛道场景下的扭矩、转速输出需求，直线竞速场景下切换高传动比档位获得更高极速，多弯赛道场景下切换低传动比档位获得更大的起步扭矩。结构上所有配合面都做了倒角处理，既方便装配时的零件导入，也能避免锐边在装配过程中划伤零件表面影响配合精度，紧固螺钉采用内六角头形式，既可以保证足够的锁紧力矩，也不会因为螺钉头突出法兰端面影响周边零件的布置。
