双板式滑动定位组件结构设计

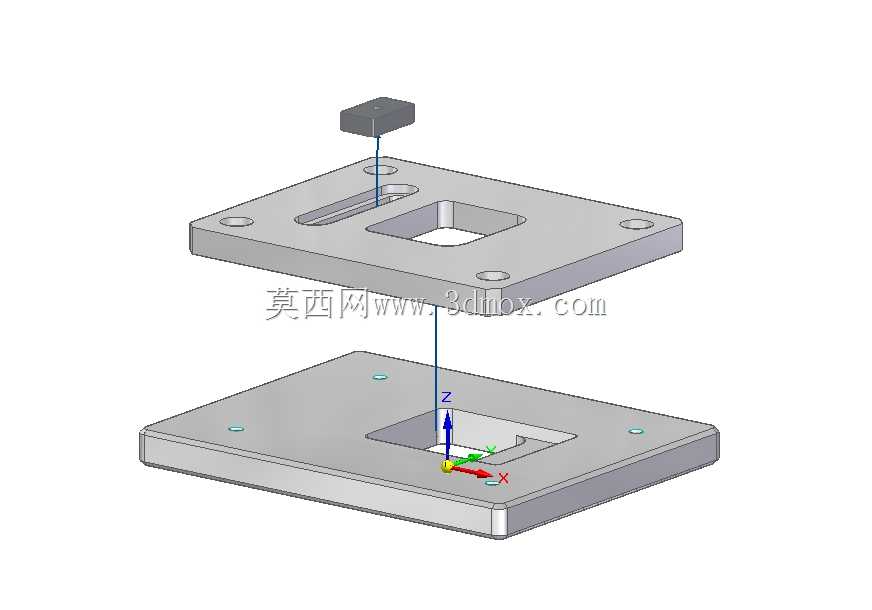

　　这套双板式滑动定位组件的结构逻辑，在小行程直线导向类工装里非常典型，两块板件采用上下分层的布局，下层板作为固定承载基座，上层板承担滑动执行功能，中间预留的方形镂空既给滑动件留出运动避让空间，也能在装配时直接观察内部配合状态，后期维护清理碎屑也更方便。

　　从实际使用场景看，这类结构常出现在小型检测工装、手动压合工位、精密件定位载具里，比如薄型五金件的尺寸抽检工位，下层板锁在工作台面后，上层板可沿预设方向小幅滑移，配合端部的小尺寸定位块完成工件的侧向压紧；在小型电子元件的装配治具中，也能利用两板的相对位移实现料片的精准对位，避免直接推移工件造成表面划伤。

　　功能设计上，板件四角的沉孔是安装固定位，装配时紧固件头部完全沉入板面以下，不会在滑动行程中形成干涉。上层板开设的长圆形槽是行程控制结构，和下层板的定位销配合后，既能限制滑动的极限位置，也能防止两板在滑移过程中出现偏转，长槽的长度直接决定有效工作行程，设计时可根据工位需要的压紧距离调整槽长，不需要改动整体板件轮廓。两板之间的小尺寸定位点对应滑动导向的配合位，实际加工时可在这些位置镶嵌耐磨衬套，降低反复滑移带来的板面磨损，延长治具整体使用寿命。

　　设计思路优先保证加工工艺性，两块板都采用等厚板材加工，所有轮廓以直线和直角为主，没有复杂曲面，普通铣削设备即可完成加工，不需要特殊刀具或五轴工序，制造成本可控。板面的镂空结构除了避让功能，也能减轻组件整体重量，手动推移时操作力度更适中，不会因为板件过重出现操作卡顿。端部的小块定位件通过紧固件和上层板连接，属于可更换结构，针对不同外形的被定位工件，只需要更换对应轮廓的压头，不用重新制作整套双板组件，适配性更强。

　　安装边界方面，下层板的底面为完整平面，和安装台面贴合时能保证足够的接触刚度，四角沉孔的位置避开了中间镂空区域，锁紧后板件不会出现翘曲变形。整体厚度方向尺寸紧凑，适合安装在空间受限的桌面型工装上，不会占用过多垂直方向空间。两板合模后的总高度可根据板材厚度灵活调整，若需要更大的避让空间，可在两板之间增加等高垫块，改变垫块厚度就能调整上下板的间隙，适配不同厚度的滑动件或工件。

　　从装配精度控制角度，两板配合面的平面度需要在加工时重点保证，若板面存在翘曲，滑移时会出现卡滞或松紧不均的问题。长槽和定位销的配合间隙需要根据使用精度要求选择，手动操作的工装可留稍大间隙保证推拉顺畅，自动化驱动的工位则可缩小间隙提升重复定位精度。板件边缘都做了倒角处理，既避免装配时划手，也能在两板扣合时起到导向作用，降低对位难度。
