椭圆调节式滑动限位工装结构

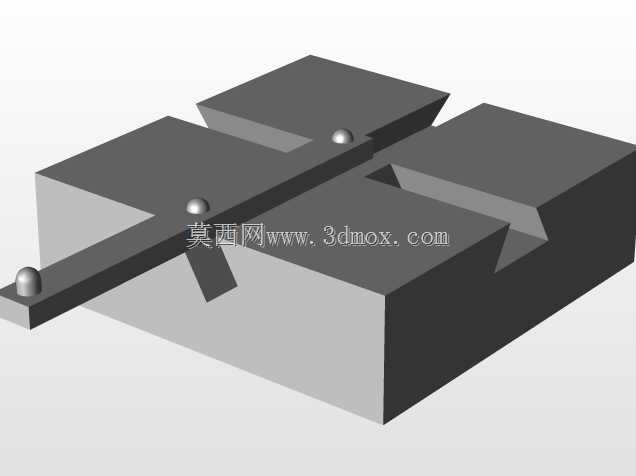

在小行程精密工位调整场景中，这类椭圆调节结构常被集成在工装夹具的定位模块里，用来解决工件装夹后毫米级位置偏差的修正问题，尤其适配小型零件检测工位、轻载装配工位的微调需求，不需要额外加装复杂的线性导轨组件，依靠自身的滑动配合面就能实现稳定的位置调整。从结构设计逻辑来看，该结构采用上下两层错层滑块布局，下层基座开设对称的斜向导向槽，上层滑动板通过底部的凸台嵌入导向槽内，配合三个定位钢珠实现滑动过程中的阻尼感与位置保持能力，钢珠同时承担减少滑动摩擦的作用，避免长期往复调节后配合面出现磨损卡滞的问题。设计时特意将调节轨迹设置为椭圆弧走向，区别于常规的直线调节结构，能够在单块滑动板上实现两个轴向的复合微调，操作人员只需要推动上层板沿槽体滑动，就能同时完成X、Y两个方向的位置补偿，不需要分别操作两个调节旋钮，大幅缩短工位调整的辅助时间。从安装边界来看，该结构整体为方正块体布局，基座底部为平整安装面，可直接通过螺栓固定在工装台板上，不需要额外加工避让槽，整体厚度控制在常规工装夹具的适配范围内，不会与周边的压头、检测探头等部件产生运动干涉。滑动板的上表面预留有工件安装孔位，可根据实际装夹的零件类型更换不同的定位治具，适配性较强。实际使用过程中，该结构的调节行程控制在小范围内，刚好覆盖工位常见的位置偏差区间，不会因为行程过大出现调节过位的问题，钢珠提供的阻尼能够让滑动板停在调节行程内的任意位置，不需要额外增加锁紧机构就能保持调整后的位置稳定性，在轻载、无强振动的工位上完全可以满足使用要求。导向槽的加工精度直接决定调节的顺滑度，设计时槽体与凸台的配合间隙控制在合理范围内，既不会因为间隙过大出现调节晃动，也不会因为间隙过小出现滑动卡涩，钢珠的安装孔深度经过精确计算，保证钢珠突出基座表面的高度一致，让滑动板的受力均匀，长期使用也不会出现偏磨的情况。这类结构不需要复杂的加工工艺，普通铣床就能完成各部件的加工，制造成本较低，适合在各类小型非标工装中推广使用，针对不同的调节行程需求，只需要调整导向槽的椭圆轨迹参数，就能衍生出适配不同工位的调节结构，不需要重新设计整体布局，能够大幅缩短非标工装的设计周期。
