机加工用螺杆压紧式V型夹持夹具

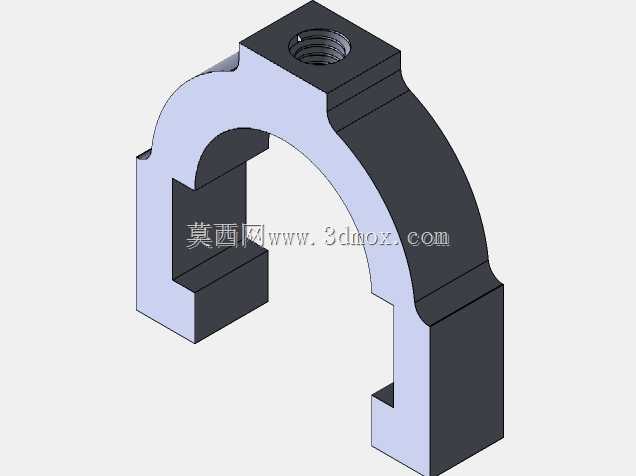

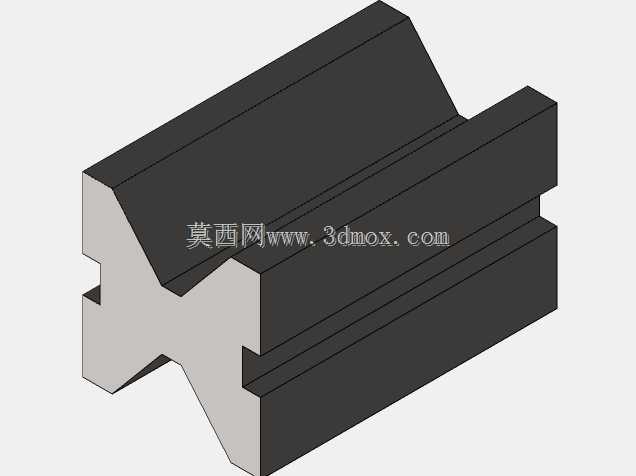

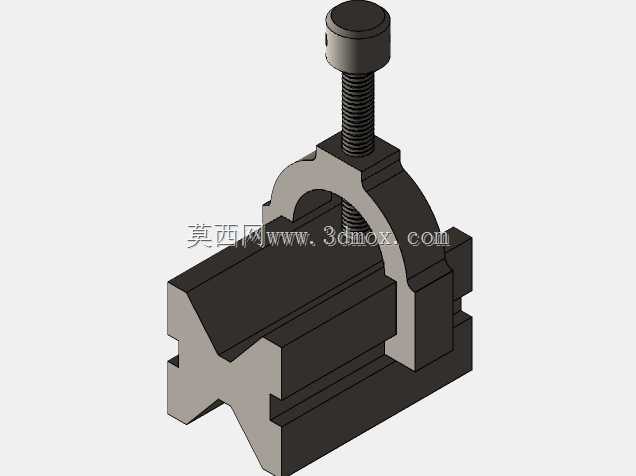

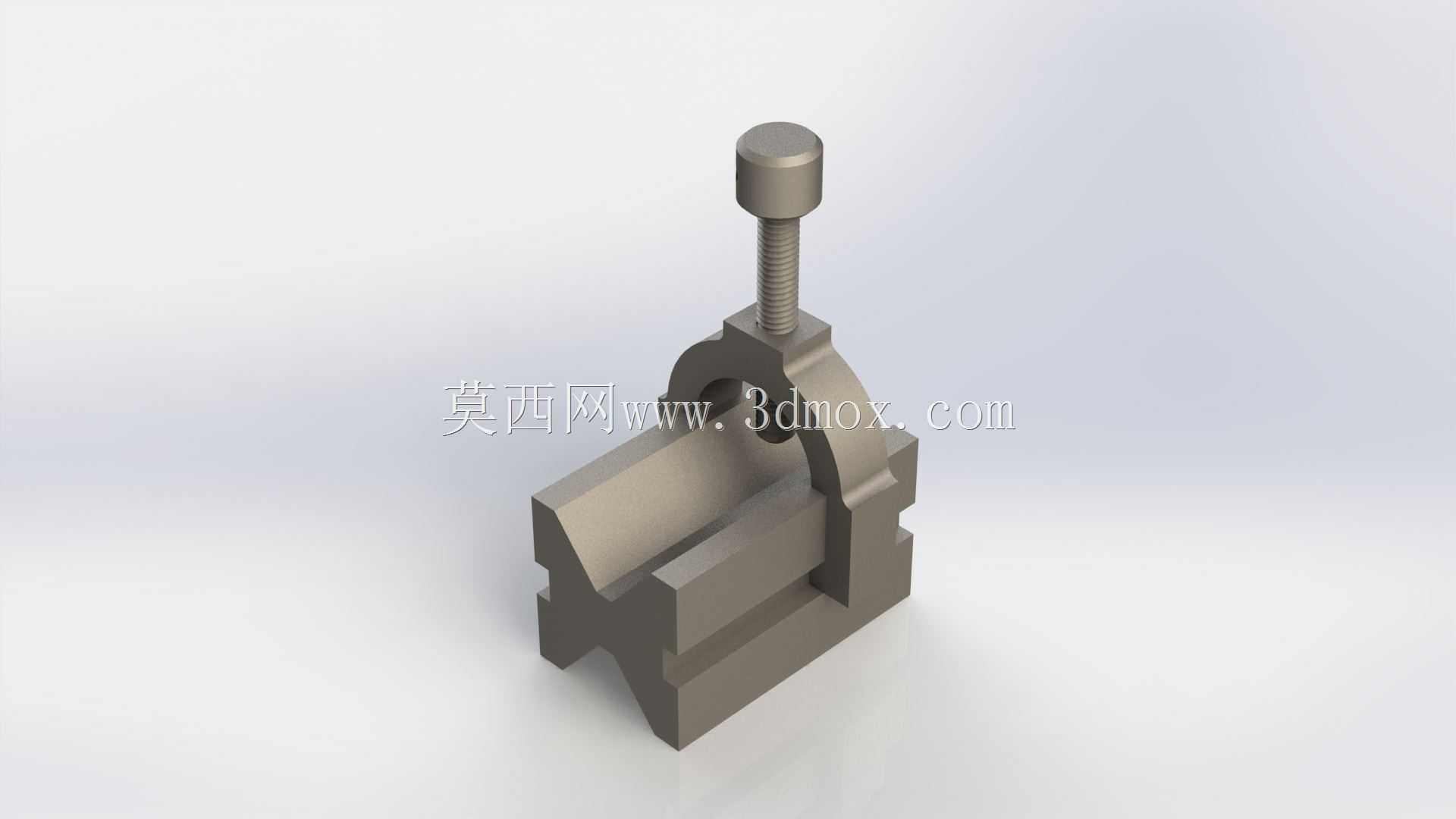

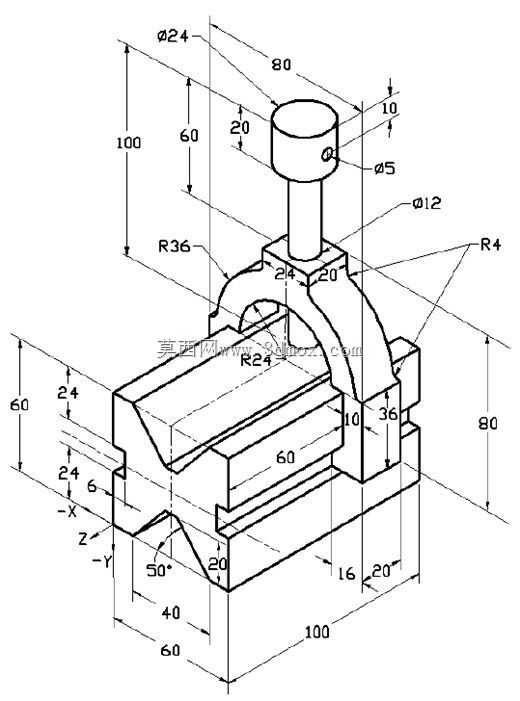

这款螺杆压紧式V型夹持夹具，主要应用于普通车床、铣床、磨床的轴类、套类回转零件装夹工序，也可在钳工划线、工件检测工位作为定位夹持载体使用，能适配直径在适配范围内的圆柱类工件，避免装夹过程中工件出现周向转动、轴向窜动的问题。从结构设计来看，主体采用一体式V型座结构，V型槽的两个定位面夹角为90度，定位面做了平整处理，能保证圆柱工件装入后轴线与V型座基准面保持平行，减少装夹定位误差。上方的压紧组件采用螺杆旋进结构，螺杆顶端设置圆柱型捏手，无需额外扳手即可手动旋紧，螺杆下端的压头为圆弧面设计，压紧时与工件外圆形成面接触，不会压伤工件表面，同时能提供足够的压紧摩擦力，抵抗切削过程中的切削力冲击。设计过程中优先考虑了装夹操作的便捷性，V型座的底部设置有定位凸台，可直接适配机床工作台的标准T型槽安装边界，安装时只需通过T型螺栓将夹具固定在工作台面上，无需额外制作转接板，整体外形尺寸紧凑，不会占用过多工作台操作空间，在小型加工设备上也能灵活布置。夹具的活动部件仅为压紧螺杆，螺杆与上部支架的螺纹配合做了间隙优化，旋进过程无卡滞，长期使用磨损后可单独更换螺杆配件，降低维护成本。在实际加工场景中，这类夹具相比通用三爪卡盘，装夹小型轴类零件的效率更高，定位重复精度稳定，尤其适合批量小零件的快速装夹作业，比如小型销轴、衬套类零件的端面铣削、径向钻孔工序，一次装夹即可完成多个面的加工，减少重复找正的时间。V型座的侧壁做了加厚处理，能承受较大的夹紧力而不发生形变，保证长期使用后的定位精度不出现偏移，压头与螺杆采用活动连接结构，压紧时压头可随工件外圆自适应调整角度，保证压紧力均匀分布在工件接触面上，避免工件因局部受力过大产生变形。
