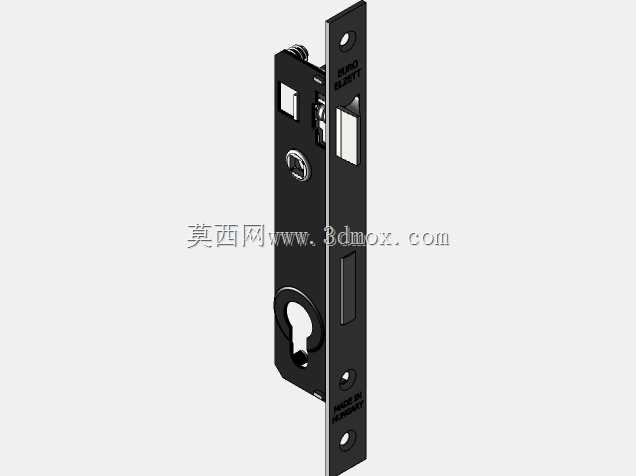

匈牙利嵌入式窄边门锁锁体结构设计

　　这款窄边嵌入式锁体，最初是适配欧洲地区铝型材平开门、窄边框室内门的配套锁具，在国内家装窄边门、办公区域玻璃隔断门、设备舱防护门场景中也有很高的适配价值。日常选型时，很多工程师容易忽略锁体的安装边界，这款锁的主体采用长条形窄版结构，整体厚度控制在15mm以内，刚好适配框体宽度20mm级别的窄边型材，不需要在框体上做过大的铣槽加工，避免削弱型材本身的结构强度。从功能结构上看，锁体集成了斜舌与方舌两套锁止机构，斜舌部分做了圆弧导向处理，关门时不需要额外按压把手即可实现自动闭合锁止，日常通行时按压把手即可带动斜舌回缩完成开门；方舌部分通过锁芯驱动，伸出后可实现多点位卡合，锁止状态下能承受超过800N的侧向推力，满足室内门、

　　防护门的防盗与防误开要求。锁体上的锁芯安装位采用标准欧标锁芯开孔尺寸，中心距与市面上主流的欧标锁芯完全匹配，选型替换时不需要重新加工开孔，直接替换原有锁体即可完成装配。设计过程中，锁体的内部传动结构做了减阻优化，所有转动销轴位置都预留了润滑脂存储槽，长期使用不会出现卡滞、回弹无力的问题；斜舌的复位弹簧采用不锈钢材质，经过10万次开合疲劳测试后，弹力衰减率控制在5%以内，能保证长期使用的可靠性。安装边界方面，锁体的侧边导向片做了沉孔设计，安装螺丝完全沉入导向片平面内，安装后不会突出框体表面，避免开关门时螺丝与门框剐蹭；锁体上的把手传动方孔位置，预留了左右换向的调整空间，不需要拆解锁体即可完成开门方向的切换，适配左开、右开两种安装场景，

　　减少现场安装的调整工作量。实际应用中，这款锁体除了家装室内门场景，还可以适配工业设备的检修门、机柜防护门，锁体表面做了黑色电泳处理，耐盐雾性能达到48小时以上，在潮湿的卫浴空间、半户外的设备舱场景下使用，不会出现表面锈蚀、镀层脱落的问题。锁体的斜舌部分做了防插设计，斜舌与锁体外壳的配合间隙控制在0.3mm以内，无法通过薄片插入撬动斜舌实现开锁，提升了锁具的安全性能。建模过程中，所有装配间隙都按照五金件的实际公差做了预留，活动部件之间的单边间隙控制在0.15-0.2mm之间，既保证活动顺畅，又不会出现旷量过大导致的锁体晃动问题；锁体上的所有安装孔位都做了倒角处理，避免安装时螺丝刮伤框体表面的涂层。很多设计师在做窄边门配套锁具选型时，

　　经常遇到锁体过厚需要铣穿型材、锁体宽度过大无法放入框体型腔的问题，这款窄边锁体的结构尺寸刚好解决了这类痛点，整体型腔占用空间小，安装加工量少，传动结构可靠，适合各类窄边框门体的配套使用。锁体的方舌伸出长度达到18mm，锁止后与门框锁扣盒的啮合深度足够，不会因为门体晃动导致方舌脱出；锁扣盒也做了可调式设计，安装时可以根据门体与门框的间隙，前后调整锁扣盒的位置，保证关门时斜舌、方舌都能顺畅进入锁扣盒，不会出现关门卡顿、锁舌撞击门框的问题。
