带侧凸台拼接式方块定位连接结构

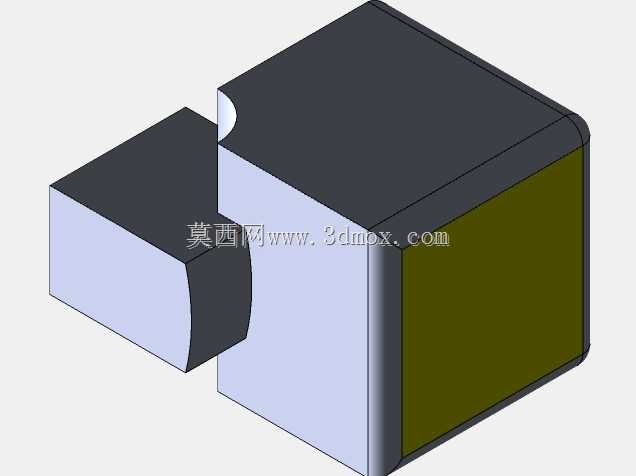

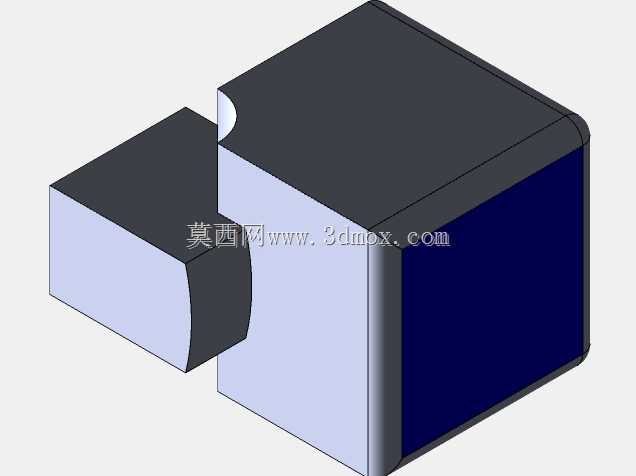

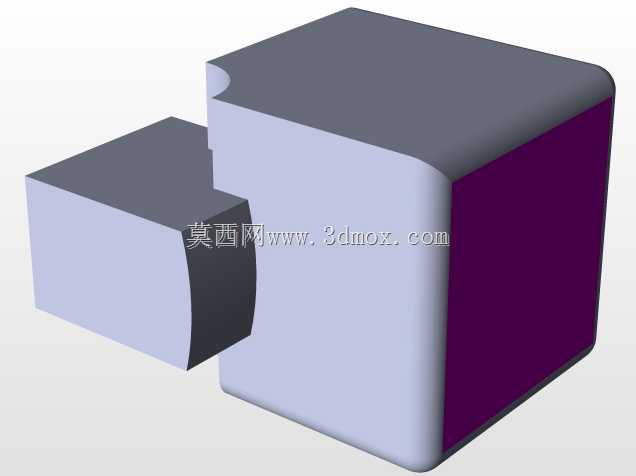

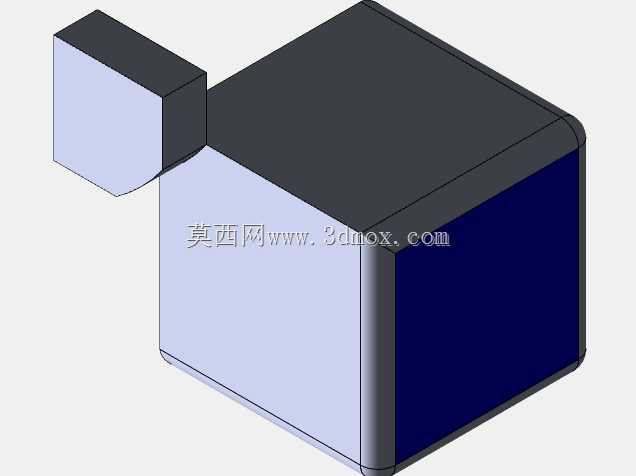

该结构件在实际产线应用中，多作为模块化工装的快速拼接单元使用，常见于小型自动化设备的工位快速换型、教学演示教具的组合搭建、非标治具的快速拼搭场景，依靠侧部凸台与对应凹槽的配合实现无紧固件快速定位，省去螺栓锁紧的繁琐步骤，适配小载荷下的快速拆装需求。从功能特性来看，主体方块的三个相邻面做了差异化配色区分，实际生产中可对应不同的装配对接面，避免现场装配时出现方向错装的问题，侧部伸出的凸台做了端部圆弧过渡，插入对应配合槽时可自动导正，即便装配时存在1-2mm的位置偏差，也能顺着圆弧面滑入配合位，降低现场操作人员的对位难度。设计阶段优先考虑了装配容错率，主体方块的棱边全部做了小圆角处理，既避免锐边划伤操作人员，也能减少零件堆放时的磕碰掉漆、边角崩损问题，凸台与主体的连接根部做了加厚过渡，避免频繁插拔时根部应力集中出现断裂，经过反复校核，凸台的伸出长度控制在主体边长的三分之一，既保证插入后有足够的配合深度防止松脱，也不会因为伸出过长导致整体结构占用空间过大。从安装边界来看，主体方块为正六面体基础结构，侧凸台仅从单一面伸出，其余五个面均为平整对接面，可根据实际搭建需求在不同面拼接同规格单元，拼接后整体外轮廓无突出干涉部位，可直接嵌入到工装基板的对应安装槽内，不需要额外预留避让空间，相邻单元拼接后配合面间隙可控制在0.1mm以内，满足小型工装的定位精度要求。建模过程中对配合公差做了分层设定，凸台的尺寸公差取H7/g6间隙配合，既保证插拔顺畅无卡滞，也不会因为间隙过大出现拼接后晃动的问题，不同配色的面在实际加工中可对应不同的表面处理要求，比如绿色面可做防滑磨砂处理作为操作接触面，浅紫色面做光滑处理作为装配贴合面，黑色面做硬质氧化处理提高耐磨性能，适配不同工位的使用需求。这类结构不需要复杂的加工工艺，采用普通CNC铣削即可完成加工，也可通过3D打印快速制作样件验证拼接逻辑，非常适合用于教学场景下的机械结构原理演示，也能作为小型模块化设备的基础拼接单元，降低非标设备的设计加工周期，现场调整工位布局时不需要重新加工整体基板，只需要增减对应方块单元即可完成布局调整，大幅缩短产线换型的停线时间。
