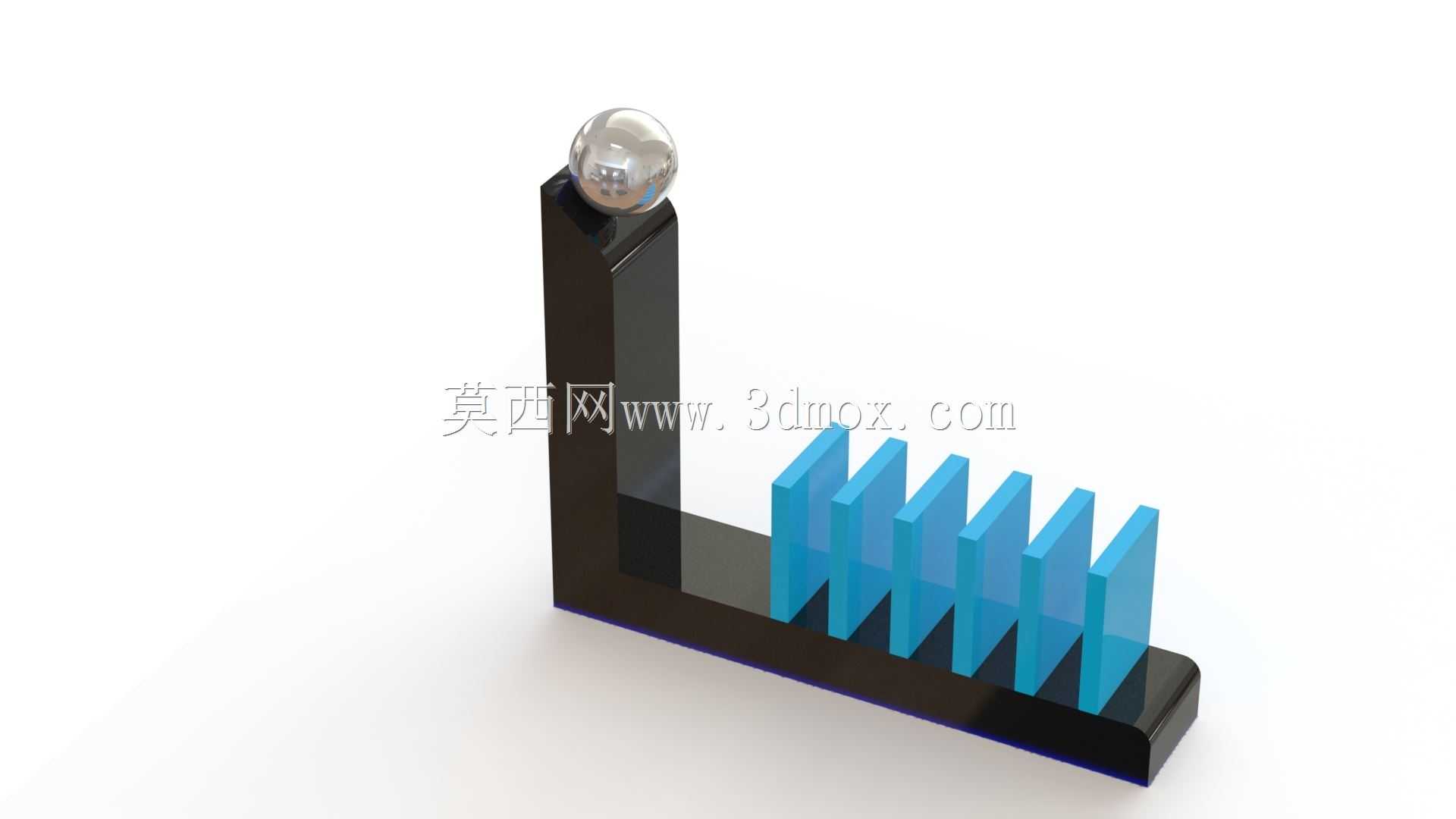

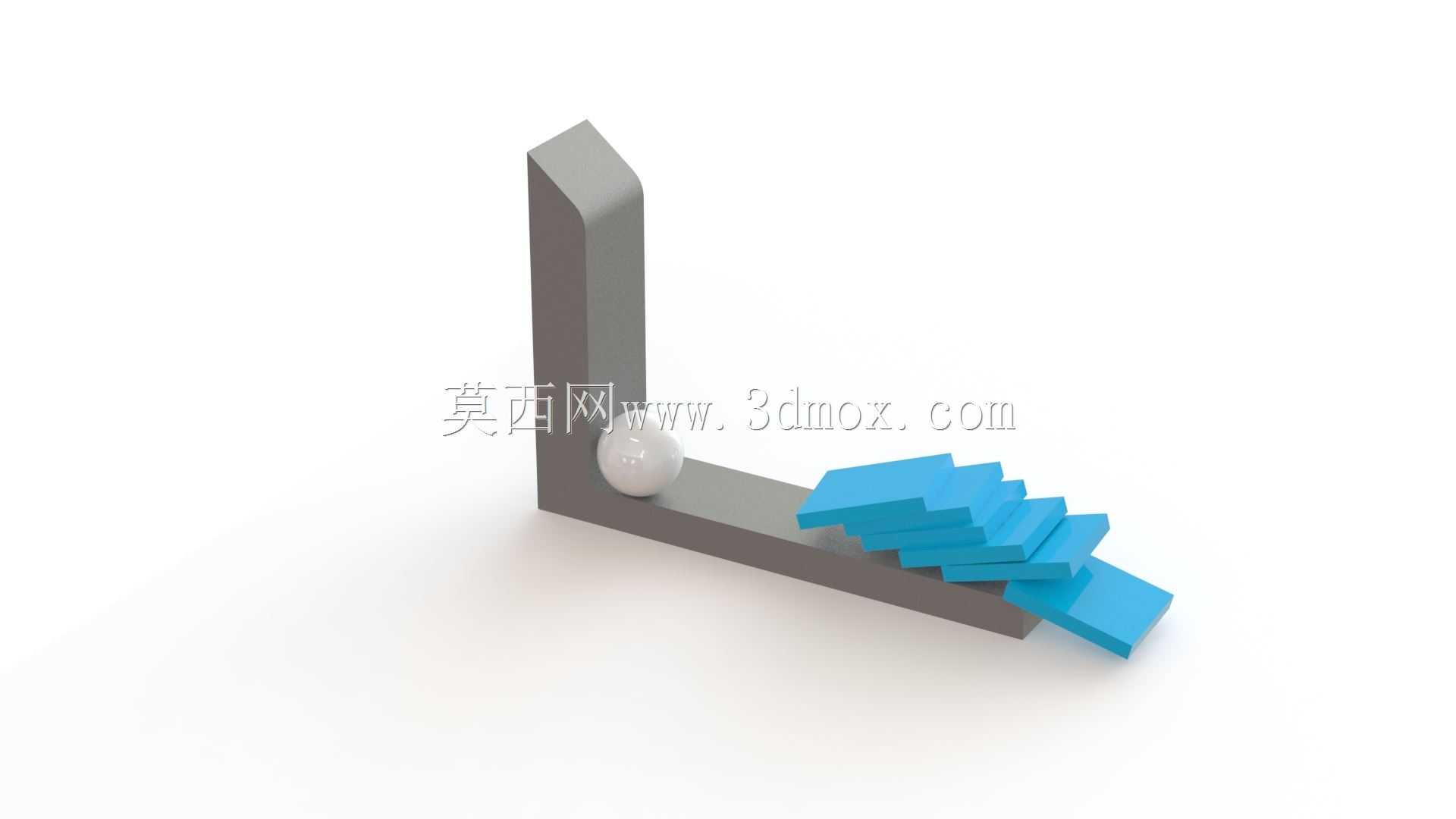

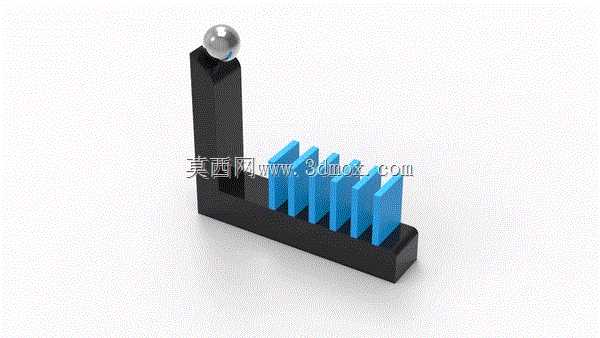

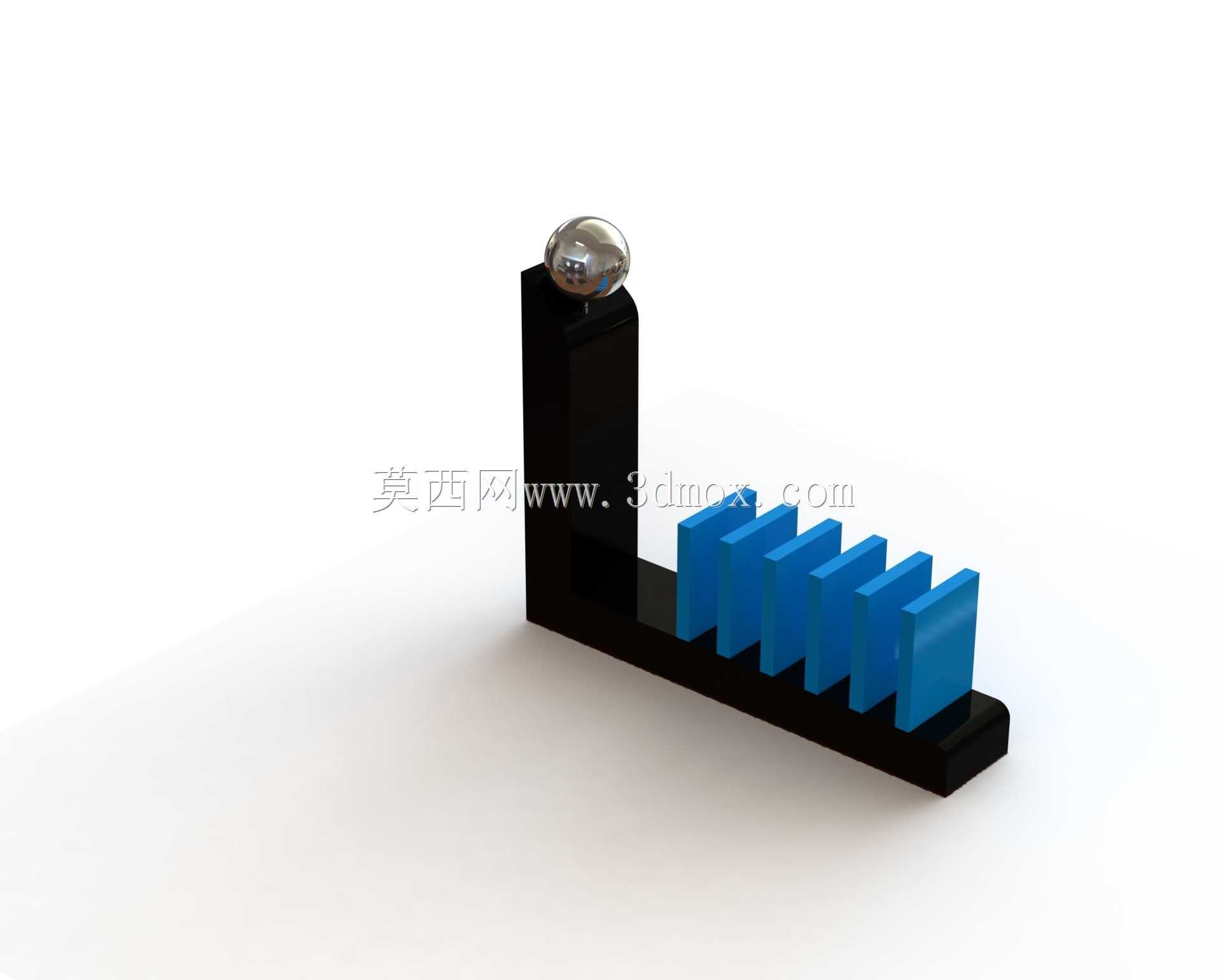

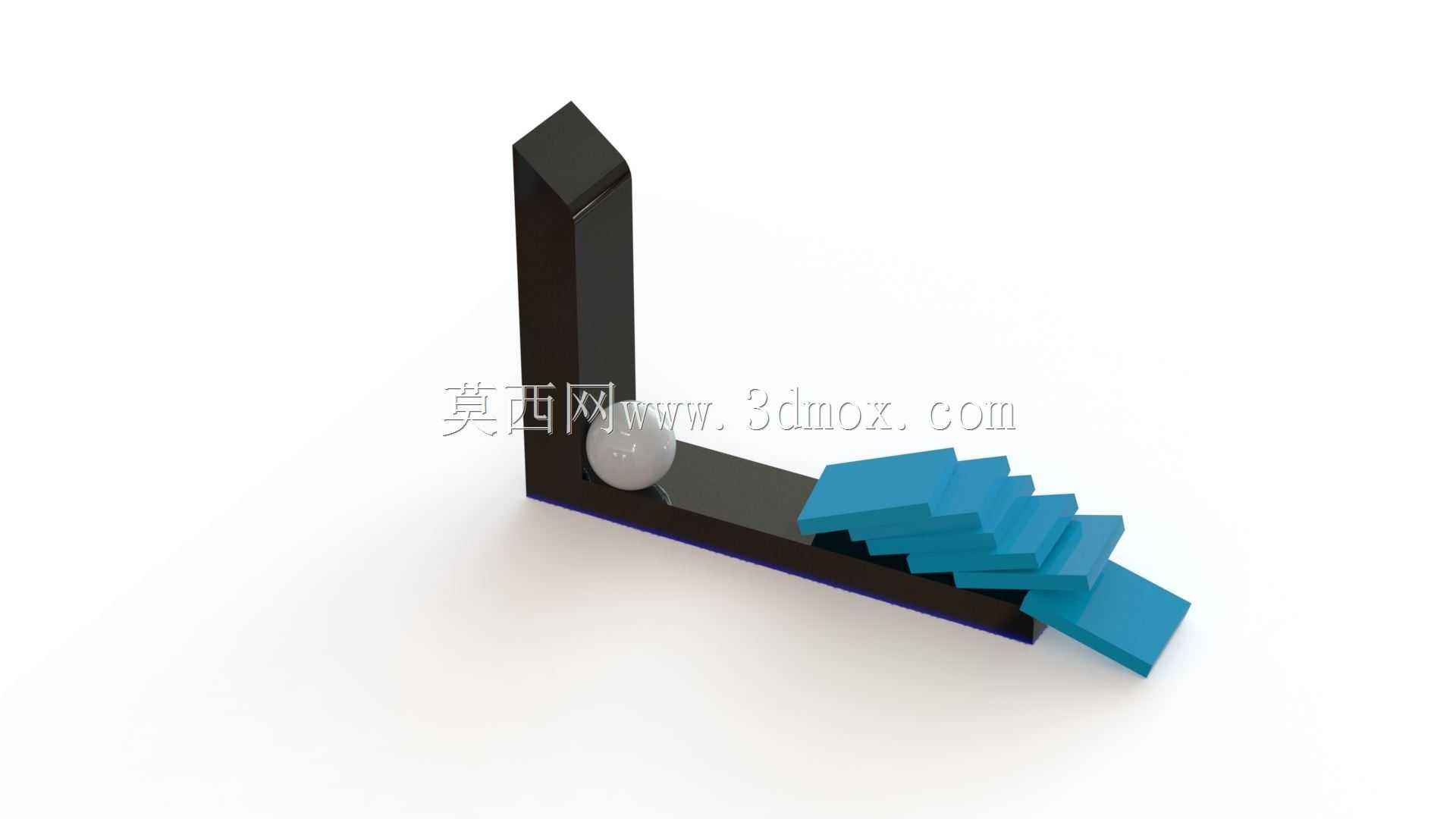

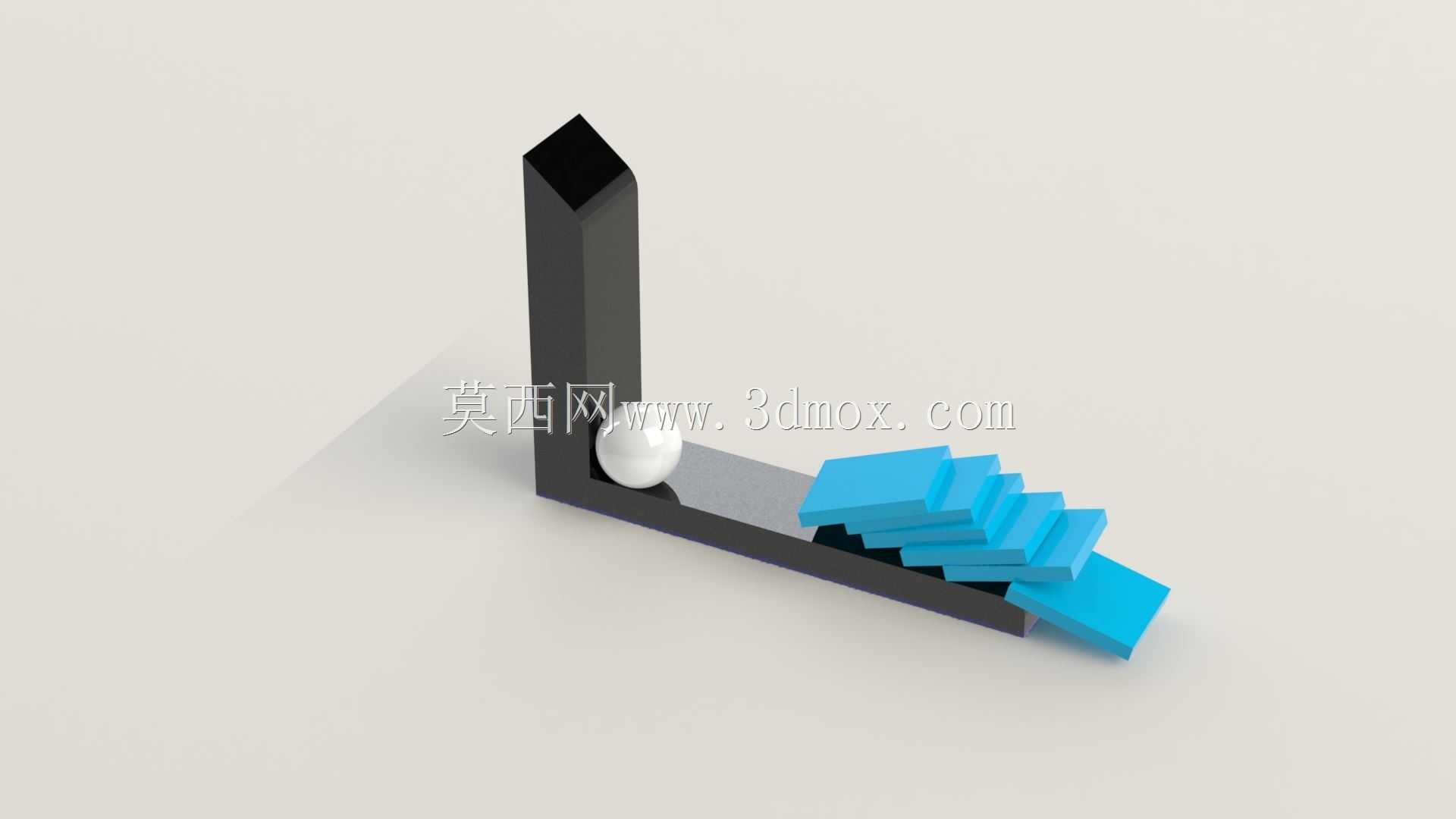

带触发钢球的链式多米诺骨牌演示结构

这套联动演示结构常被用于机械原理入门教学场景，也可作为自动化产线触发逻辑的具象演示载体，帮刚接触结构设计的从业者直观理解逐级力传递的实际逻辑。整个结构采用L型基座作为承载主体，竖直段顶端设置钢球放置位，水平段等距排布六片立式骨牌，所有骨牌的底部均与基座上的定位槽做间隙配合，预留0.2mm的转动余量，保证骨牌受侧向推力时可顺畅绕底边转动倾倒，不会出现卡滞问题。设计时首先确定钢球的滚落路径，竖直段的导向槽做1.5度的内倾角度，避免钢球滚落过程中脱轨，钢球直径与导向槽宽度的差值控制在1mm以内，保证钢球接触第一片骨牌时的撞击点高度刚好处于骨牌重心以上1/3位置，确保撞击力能顺利推动第一片骨牌倾倒。骨牌的排布间距经过反复校核，相邻骨牌的间隙比骨牌自身厚度大2mm，前一片骨牌倾倒至45度角时，其顶端刚好接触下一片骨牌的重心偏上位置，保证逐级传递的推力足够触发后续骨牌动作，不会出现中途断档的情况。基座底部做整面的平面度处理，粗糙度控制在Ra3.2，放置在水平工作台面时不会出现晃动，不需要额外的固定件就能保证整套结构的运行稳定性。竖直段与水平段的连接位置做R3的圆角过渡，既避免应力集中导致基座连接处断裂，也能引导钢球顺滑完成从竖直下落到水平冲击的路径转向。整套结构没有额外的动力输入，完全依靠重力与逐级碰撞的力传递完成整套动作，可直接用于运动学仿真练习，也可通过3D打印制作实物用于教学展示，帮助学习者理解碰撞触发、重力做功、力的逐级传递等基础机械原理，建模过程中需要重点关注各运动部件的间隙配合参数、撞击点位置校准、运动路径无干涉校验，这些细节直接决定整套联动结构能否顺畅完成完整的动作流程。
