波浪式柔性弹性连接保持架结构设计

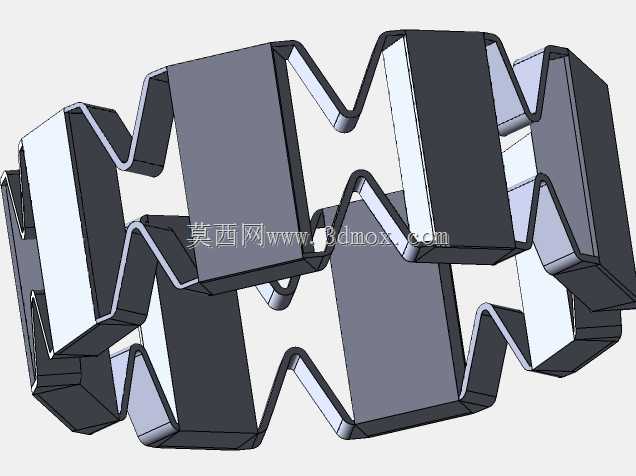

　　该结构属于环形弹性保持类零件，主要应用于需要周向均匀分隔、同时允许一定径向与周向浮动量的传动配合场景，常见于小型精密轴承组件、柔性联轴器的间隔单元、穿戴式智能设备的弹性支撑环等工况中。从结构形态来看，整体为闭合环形结构，采用连续波浪弯折的一体式构型，相邻平直段通过圆弧过渡的弯折段连接，平直段作为承载接触面，弯折段提供弹性变形余量，无需额外加装弹性元件即可实现整体的柔性补偿能力。在实际使用场景中，这类结构可以替代传统的分体式隔套+弹性圈的组合方案，减少装配零件数量，降低装配累积误差，同时连续的一体式结构避免了分体零件在高速往复运动中出现的错位、脱落风险。设计过程中，弯折段的曲率半径是核心参数，曲率过小会导致弯折处应力集中，

　　在反复形变过程中出现疲劳断裂，曲率过大则会压缩平直段的有效接触长度，降低与配合件的接触稳定性，需要根据配合件的尺寸公差带、预期的浮动补偿量来反复校核弯折段的形变区间，确保在最大补偿位移下，弯折处的应力仍处于材料的许用疲劳应力范围内。平直段的厚度设计需要兼顾刚性与弹性，厚度过大则整体结构刚性过强，无法起到浮动补偿的作用，厚度过小则承载能力不足，在受径向载荷时容易出现过度形变导致配合间隙超差。从安装边界来看，该结构的外径尺寸需要与外圈配合件的内槽尺寸匹配，单边预留0.1-0.2mm的装配间隙，内径尺寸需要与内圈配合件的外圆尺寸匹配，预留0.05-0.15mm的浮动间隙，轴向宽度需要与安装槽的宽度匹配，预留0.03-0.

　　08mm的轴向窜动间隙，避免工作过程中出现卡滞。在穿戴式智能设备的应用场景中，这类结构可以作为智能手环的内置弹性支撑骨架，利用自身的弹性形变能力适配不同粗细的手腕，同时波浪形的镂空结构可以降低整体重量，提升佩戴的贴合度，相比传统的硬质塑料骨架，柔性弯折结构可以在受到外力挤压时产生形变卸力，避免外壳出现应力开裂。在精密轴承组件的应用场景中，这类保持架可以均匀分隔滚动体，同时允许滚动体在高速运转时出现微小的位置偏移，补偿轴承内外圈的少量同轴度误差，降低运转过程中的振动与噪音，相比传统的冲压钢保持架，一体式波浪结构没有铆接接缝，运转过程中不会出现铆接松动的问题，适合中低速、轻载荷的精密传动场合。建模过程中需要注意弯折处的圆角过渡，

　　避免出现尖锐棱角导致的应力集中，所有相接面都需要做等半径圆角处理，同时平直段与弯折段的相接处要保证曲率连续，避免形变过程中出现应力突变。材料选择上，如果用于传动部件场景，一般选用65Mn弹簧钢冲压成型后做淬火回火处理，保证足够的弹性与疲劳强度，如果用于穿戴设备场景，则可以选用PEEK或者改性尼龙材料注塑成型，在保证弹性的同时降低重量，提升亲肤性。实际装配时，该结构可以通过径向挤压的方式装入安装槽，依靠自身的弹性张力卡入槽内，不需要额外的紧固件固定，装配工序简单，适合大批量自动化装配生产线使用。需要注意的是，这类结构不适合大载荷、高转速的传动场景，过大的载荷会导致弯折段出现塑性形变，丧失弹性补偿能力，在选型时需要根据实际工况的载荷大小、运转速度、补偿量需求来确认结构参数是否匹配。
