小型内燃机气缸体组合式结构设计

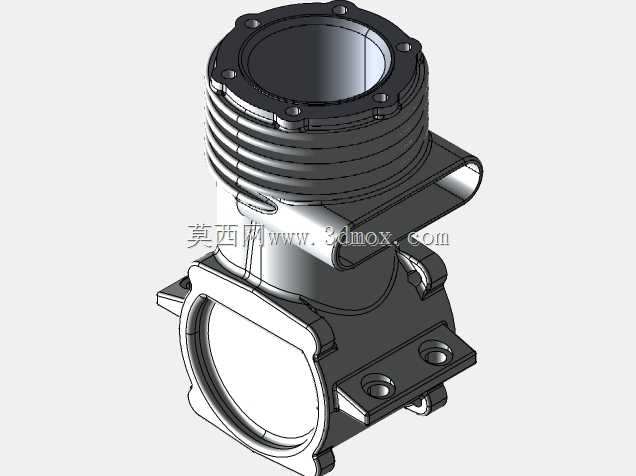

该部件为小型内燃机的核心气缸壳体组件，主要应用于小排量通用动力设备、小型航模动力单元、便携作业动力装置的动力输出段，承担着活塞运动导向、燃烧室密封、热量传导散逸、周边附件集成安装的多重作用。从结构设计来看，上部带均布螺栓孔的法兰面为缸盖安装贴合面，孔位采用圆周等距排布，保证缸盖压紧力均匀分布，避免密封面受力不均导致的燃气泄漏问题，法兰面下方的多道环形散热鳍片采用等间距薄壁结构，在控制整体重量的前提下最大化散热接触面积，适配风冷式散热的工作需求，无需额外布置水冷腔道即可满足小功率工况下的散热要求。侧部伸出的异形凸台为进气或排气接口的安装位，凸台与主体采用圆弧过渡衔接，避免应力集中导致的壳体开裂问题，下部的方形安装支耳带两个同轴定位孔，用于将缸体组件固定在曲轴箱上，支耳与主体之间设置加强筋结构，可承受活塞往复运动产生的交变冲击力，降低长期运行后的连接松动概率。下部大口径敞口端为曲轴箱对接面，敞口边缘的异形轮廓与曲轴箱安装止口完全匹配，装配时可实现快速定位，保证缸体中心轴线与曲轴回转中心的垂直度公差控制在合理范围内。设计过程中优先考虑了装配工艺性，所有安装孔位均预留足够的扳手操作空间，散热鳍片的厚度与间距适配压铸成型工艺要求，避免出现壁厚突变导致的铸件缩孔缺陷，同时兼顾了后期维护的便利性，缸体外壁无复杂异形凸起，表面积灰后可直接通过压缩空气吹扫清理。从安装边界来看，上部法兰外径、下部支耳安装孔距、侧部接口伸出长度均经过尺寸链校核，装配后不会与周边的化油器、消音器、启动电机等附件发生运动干涉，整体结构紧凑，在满足结构强度要求的前提下尽可能压缩了径向与轴向尺寸，适配小型动力设备对安装空间的严苛要求，可直接用于同规格小排量内燃机的逆向设计参考、维修配件测绘建模、动力改装方案的结构验证工作。
