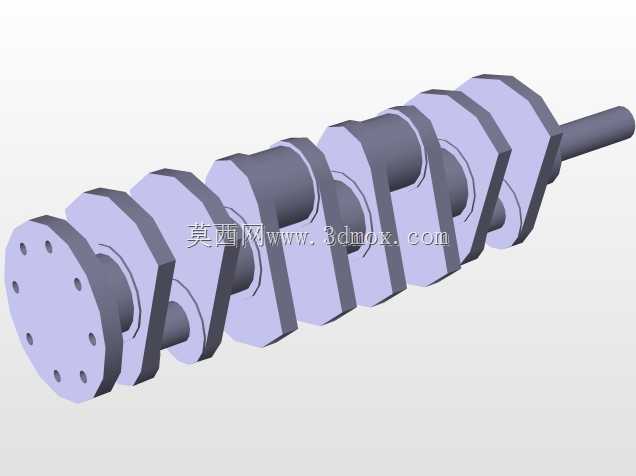

L4四缸发动机曲轴结构设计方案

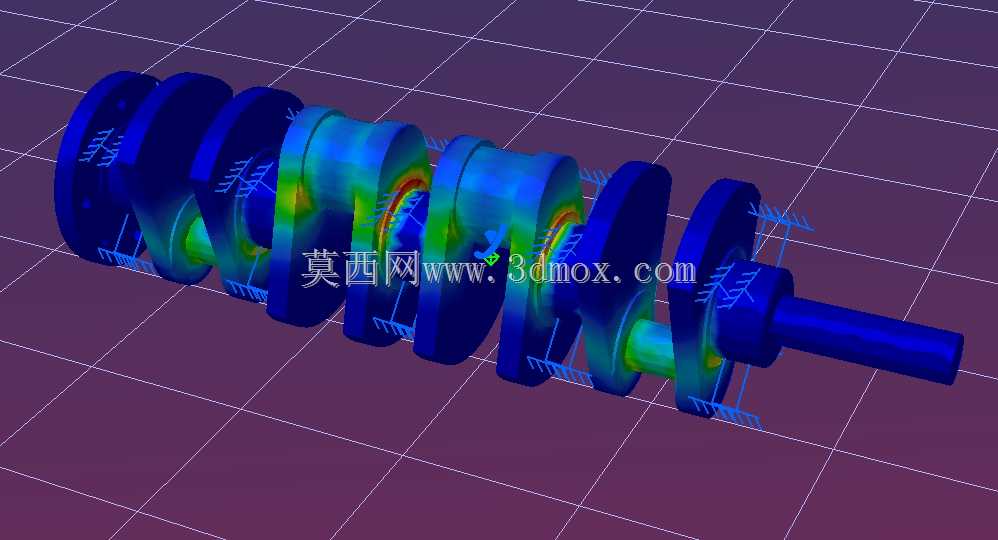

在乘用车动力总成的开发流程中，曲轴作为内燃机核心的动力转换构件，承担着将活塞往复直线运动转化为旋转扭矩输出的关键作用，其结构合理性直接决定了发动机的运转平顺性、NVH表现与服役寿命。这款直列四缸曲轴的设计，首先围绕四缸机的发火间隔角做了主轴颈与曲柄销的相位排布，相邻曲拐呈180度相位差布置，能够保证各缸发火间隔均匀，让整机运转时的一阶、二阶往复惯性力得到有效平衡，减少额外平衡轴的配置需求，压缩动力总成的整体布置空间。从实际装车场景来看，这类曲轴主要适配1.3L-2.0L排量的自然吸气或低增压乘用车汽油机，匹配横置前驱的紧凑型、中型家用车型，也可经过材质强化后适配轻型商用车的小排量柴油动力单元。设计过程中优先考虑了安装边界的适配性，主轴颈的直径、轴向定位尺寸完全兼容主流乘用车发动机缸体的主轴承座安装孔位，后端法兰的螺栓孔分布、定位销尺寸匹配常规手动、自动变速箱的液力变矩器或离合器从动盘安装接口，前端的带轮、正时链轮安装位预留了标准键槽与锁紧螺纹，能够直接适配前端轮系的发电机、空调压缩机、水泵等附件的传动需求。结构细节上，曲柄臂与轴颈的过渡位置采用了大圆角沉切设计，避免应力集中导致的疲劳断裂，曲柄销处设计有贯通的油道孔，与主轴颈的主油道连通，能够在发动机运转时将压力机油持续输送到连杆轴承摩擦副表面，保证高转速工况下的润滑可靠性。曲拐的配重块经过偏心质量优化，在保证平衡率达到设计要求的前提下尽可能缩减配重块的外廓尺寸，避免曲轴高速旋转时配重块与缸体下部、机油泵集滤器等周边部件发生运动干涉。轴颈的表面粗糙度、形位公差设计参考了成熟量产机型的工艺要求，主轴颈与曲柄销的圆柱度、同轴度公差控制在微米级，能够满足量产阶段磨削、抛光工艺的加工可行性，不需要额外开发特殊加工设备。从受力特性来看，这款曲轴的结构设计充分考虑了爆发压力下的弯曲载荷与扭矩传递需求，曲柄臂的厚度、宽度经过受力仿真校核，在常用转速区间内的变形量控制在允许范围内，不会因为轴颈挠曲变形导致偏磨、烧瓦等故障。油道的走向设计避开了应力集中区域，同时减少了机油在油道内的流动阻力，保证冷启动工况下机油能够快速到达各润滑点位，降低启动阶段的磨损量。
