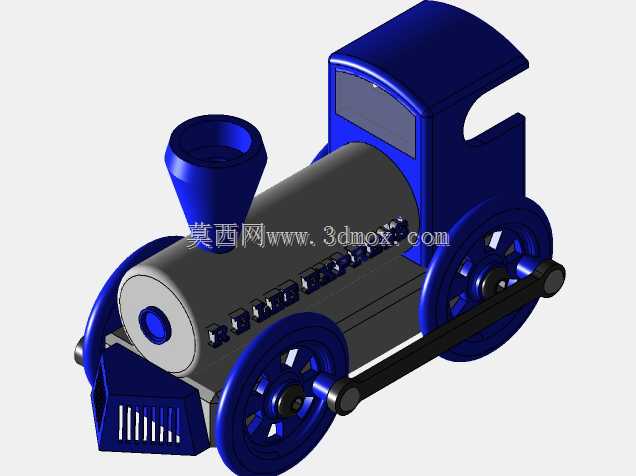

蓝灰配色复古玩具蒸汽机车结构设计

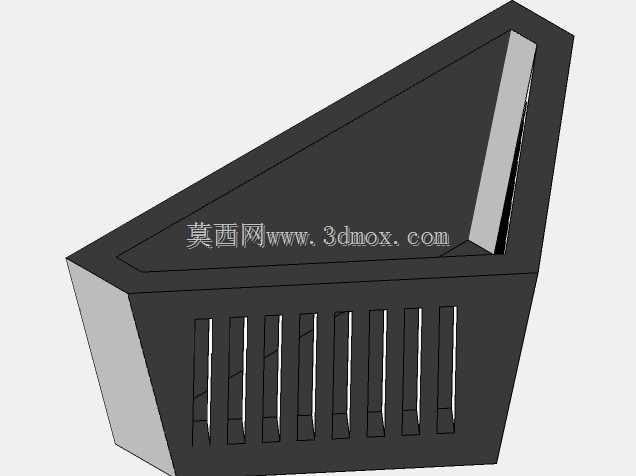

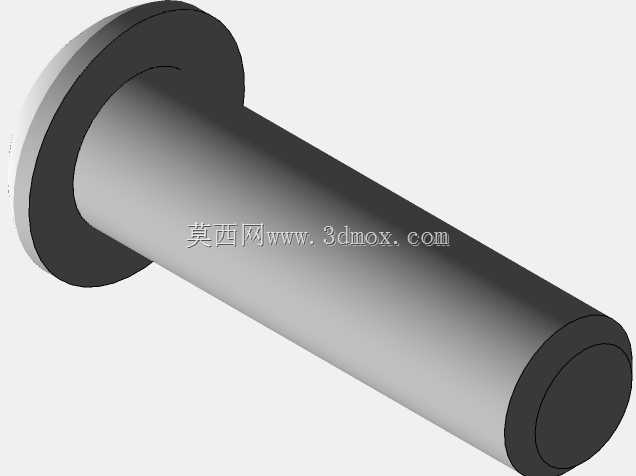

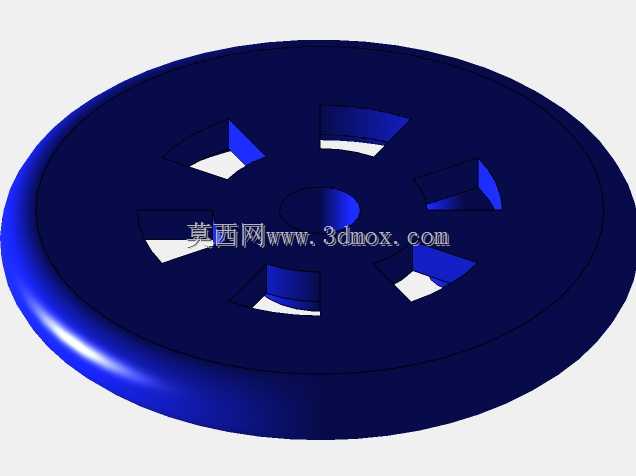

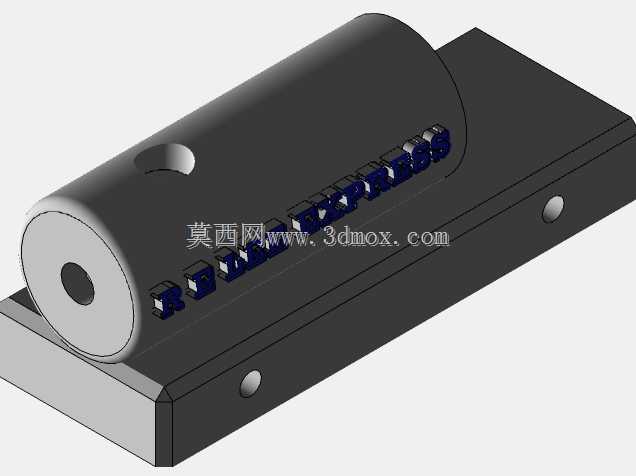

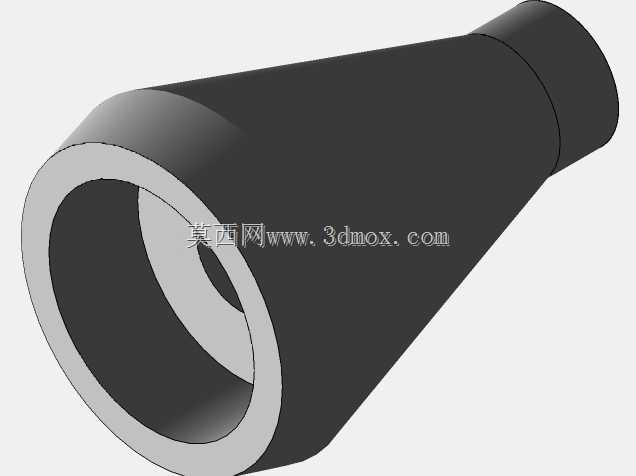

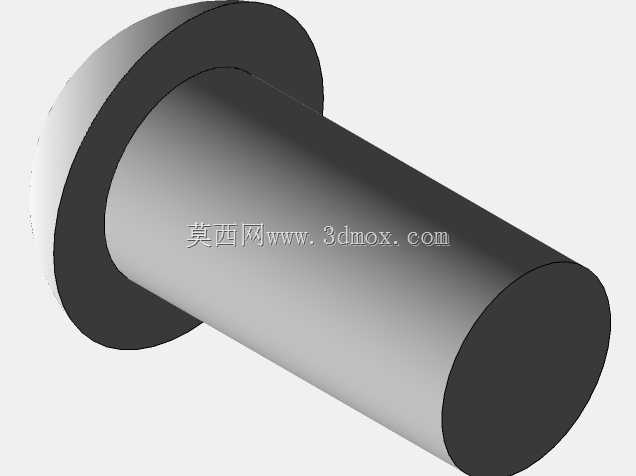

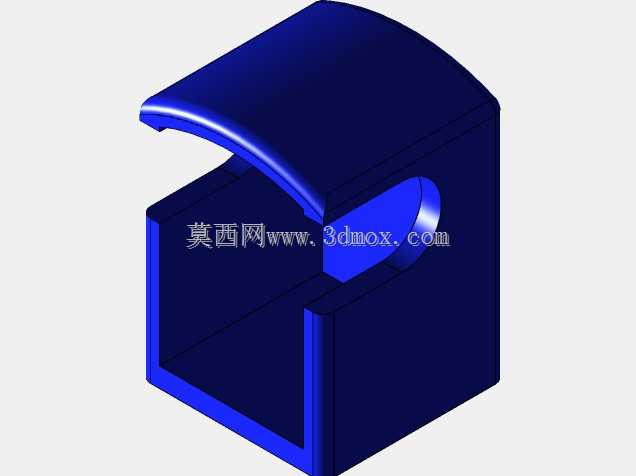

这款复古造型的玩具蒸汽机车，核心面向儿童益智玩具、桌面摆件、科教演示教具三类应用场景，在结构设计阶段优先兼顾了把玩安全性、运动可靠性与外观辨识度三个核心维度。整体外形采用圆润化倒角处理，所有外露棱边均做R2以上的圆角过渡，避免儿童把玩时出现磕碰划伤风险，整体外轮廓尺寸控制在长180mm、宽75mm、高110mm区间，适配3-8岁儿童单手握持尺寸，也可适配常规HO比例轨道场景的安装边界，无需额外改造即可搭配通用轨道组件使用。车头前部设置格栅式缓冲结构，既还原了老式蒸汽机车的排障器视觉特征，也在碰撞时起到缓冲吸能作用，避免内部轮组联动结构受冲击错位。上部的烟囱采用一体化凸台结构，与锅炉筒体做圆弧过渡连接，没有细小易脱落零件，符合玩具安全的小零件防脱落设计要求。驾驶室部分采用半开放镂空设计，既还原了蒸汽机车的驾驶室形态，也减少了不必要的材料用量，同时降低整体模型的打印或注塑成型难度，侧壁预留的观察窗采用大尺寸开孔，没有尖锐边角。轮组部分采用三组等直径驱动轮设计，轮缘高度控制在5mm，可稳定卡在轨道顶面不脱轨，轮间通过外置连杆实现联动，只要推动机车任意位置，三组轮组可同步转动，连杆与轮体的连接轴采用间隙配合设计，配合间隙控制在0.1mm，既保证转动顺滑无卡滞，也不会出现松脱掉落问题。锅炉筒体部分采用分段式结构设计，前部烟箱与中部筒体采用止口定位配合，装配时可快速对齐，不需要额外定位工装，筒体表面的装饰凸条采用等距排布，既还原老式机车的铆钉装饰效果，也在注塑成型时起到加强筋作用，提升筒体的结构刚性，避免薄壁部位出现变形。在设计过程中，特意将所有壁厚控制在2mm均匀区间，避免注塑时出现缩痕、翘曲问题，也适配FDM3D打印的壁厚要求，打印时无需额外添加支撑即可完成成型。轮轴与车体的安装孔采用同轴度0.05mm的公差设计，保证轮组转动时无偏摆，运行过程中不会出现卡顿或异响。车钩位置预留标准接口，可搭配同系列的玩具车厢组件，扩展组成完整的玩具列车组，满足不同场景的使用需求。整体配色采用高辨识度的蓝灰撞色设计，运动部件与主体结构的色彩区分明显，在科教演示场景中，可直观展示蒸汽机车的轮组联动原理，帮助低龄群体理解基础的机械传动逻辑，作为桌面摆件时也具备足够的复古视觉质感。
