卡通风格儿童玩具直升机结构设计

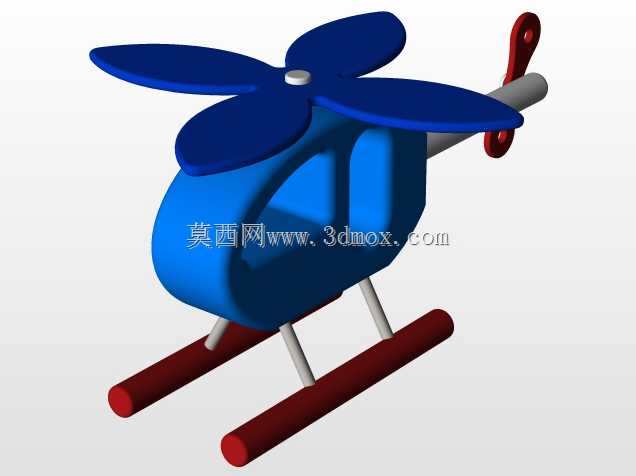

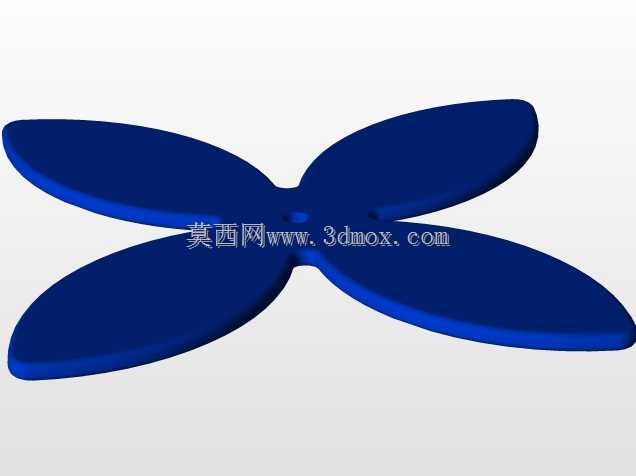

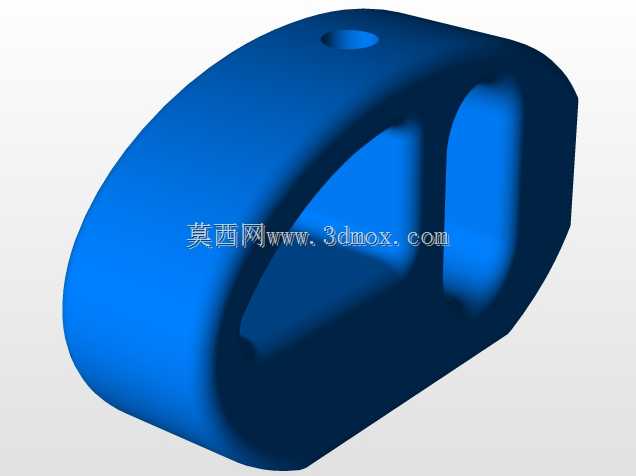

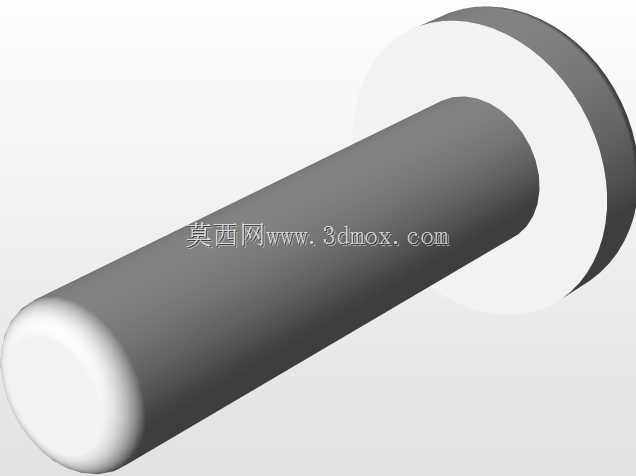

这款玩具直升机的结构设计完全围绕低龄儿童使用场景展开，所有外露棱边均做了R3以上的圆角过渡处理，从根源上避免尖锐边角划伤儿童皮肤的风险，整体采用大部件拼接的结构逻辑，没有易脱落的细小零件，适配3岁以上儿童的抓握与玩耍需求。从功能实现层面看，该结构预留了发条驱动模块的安装腔位，主旋翼与尾桨通过简化的齿轮传动结构联动，上紧发条后可实现主旋翼匀速转动、机身沿平面滑行的效果，传动齿轮组全部内置在机身壳体内部，外侧通过卡扣式盖板封闭，既避免儿童手指伸入夹伤，也能防止灰尘进入传动腔影响运行顺畅度。外形设计上采用饱满的卡通化曲面，机身主体为圆润的椭球造型，主旋翼采用四叶对称布局，单叶旋翼长度控制在65mm，旋翼边缘同样做了加厚圆弧处理，转动过程中即使接触到皮肤也不会造成划伤；尾梁采用直径12mm的圆杆结构，尾部设置红色的尾桨装饰件，起落架为两根平行的圆杆滑橇结构，通过两根倾斜的支撑柱与机身底部连接，滑橇两端做了上翘处理，既能在滑行时减少磕碰阻力，也能避免端面刮蹭家具表面。设计过程中优先考虑注塑成型的工艺可行性，所有壳体零件的拔模斜度控制在1.5度到2度之间，壁厚均匀保持在2.5mm，没有出现壁厚突变导致的缩印风险，零件之间的连接采用卡扣加少量定位柱的方式，装配时不需要额外螺丝固定，既降低生产环节的装配工时，也避免螺丝脱落造成的误食隐患。安装边界方面，整机装配完成后的总长度为180mm，总高度为120mm，最大宽度为160mm，内部驱动模块的安装腔尺寸为40mm*30mm*25mm，可适配常规的金属发条驱动组件，传动齿轮的中心距公差控制在±0.1mm，保证传动过程中无卡滞、无异响。机身表面预留了贴纸粘贴的平整区域，可根据不同的市场需求搭配不同的涂装方案，不需要修改模具结构就能实现多款外观的快速迭代。滑橇起落架的支撑角度经过反复验证，当机身以15度以内的角度倾斜放置时不会发生侧翻，正常滑行过程中遇到高度5mm以内的障碍物可顺利通过，不会出现卡死或者翻倒的情况。主旋翼与机身顶部的连接轴采用限位结构，旋翼转动时的轴向窜动量控制在0.5mm以内，既保证转动灵活，也不会出现旋翼脱落的情况。
