捕鼠功能四轮小车底盘结构设计

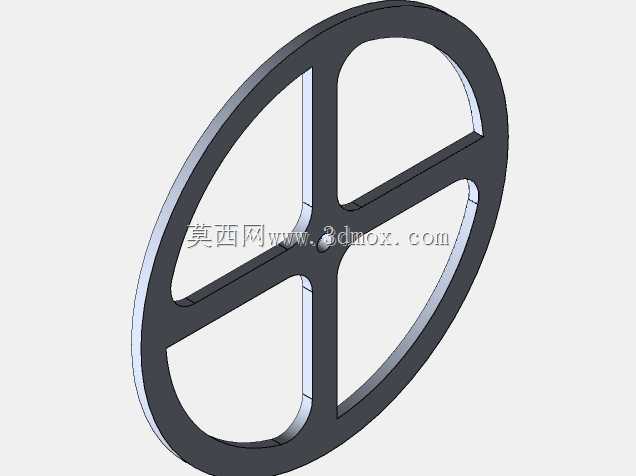

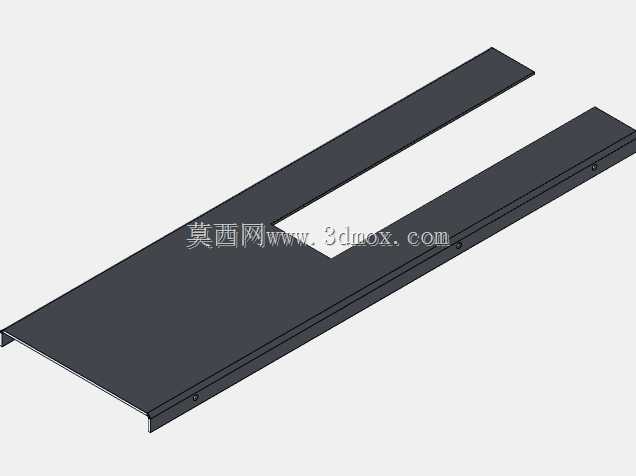

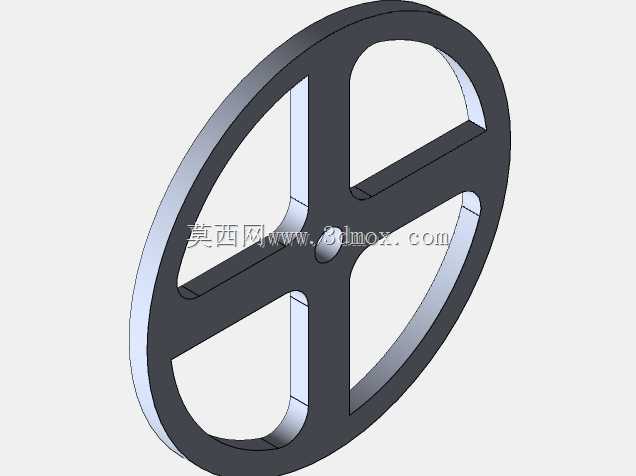

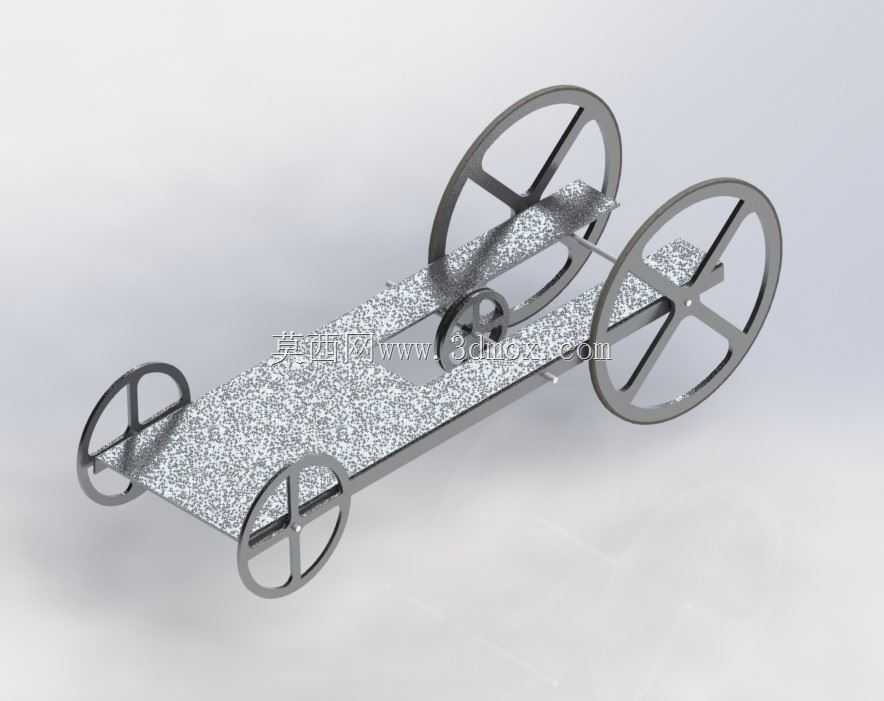

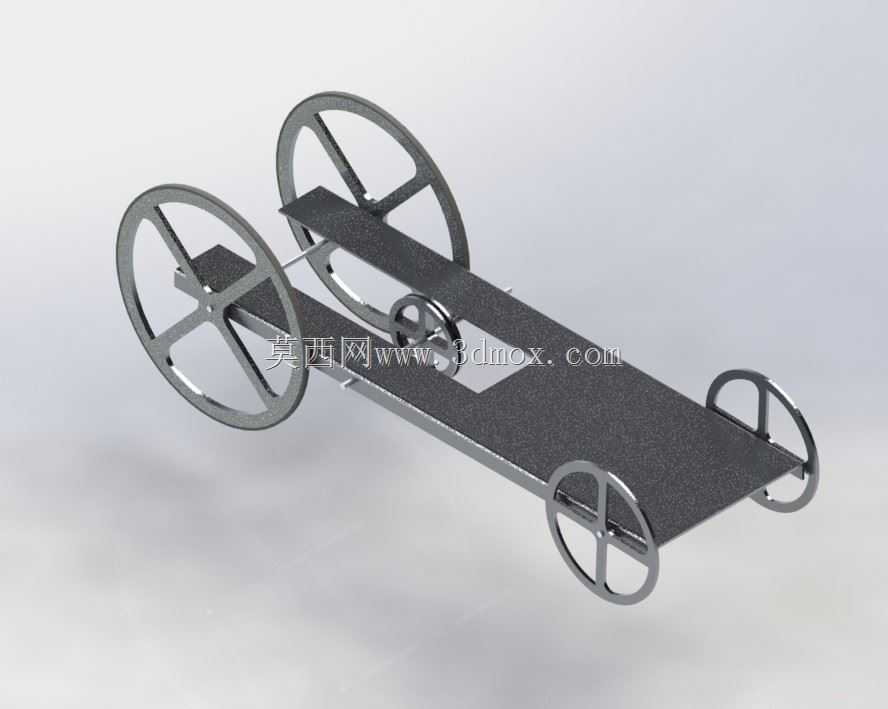

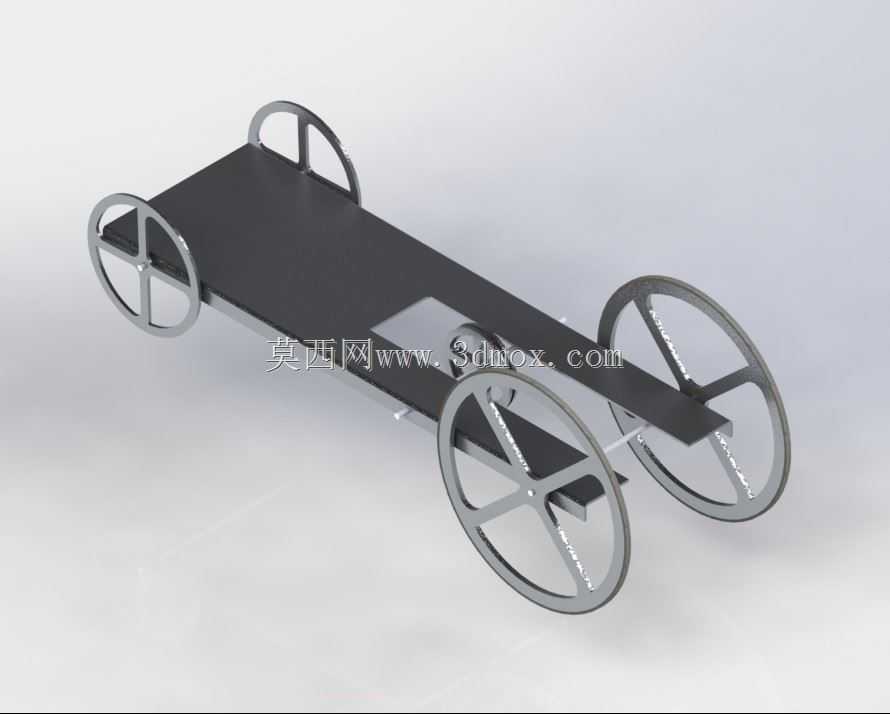

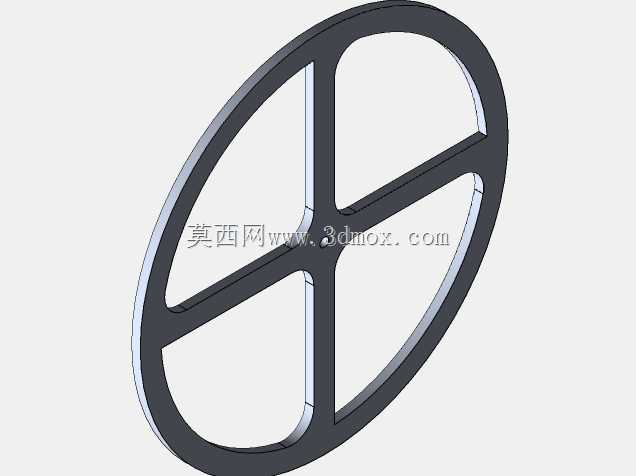

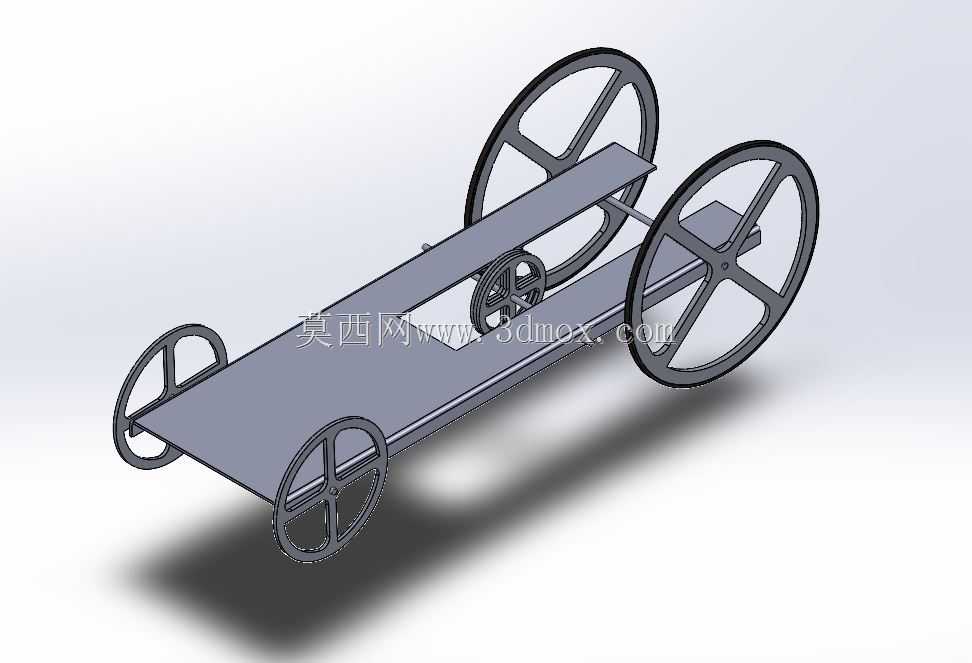

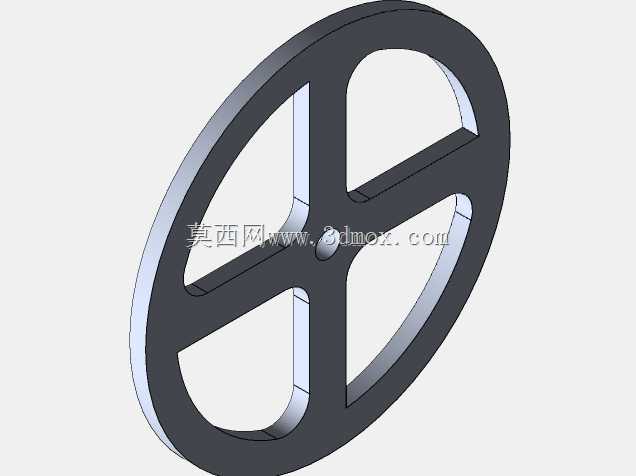

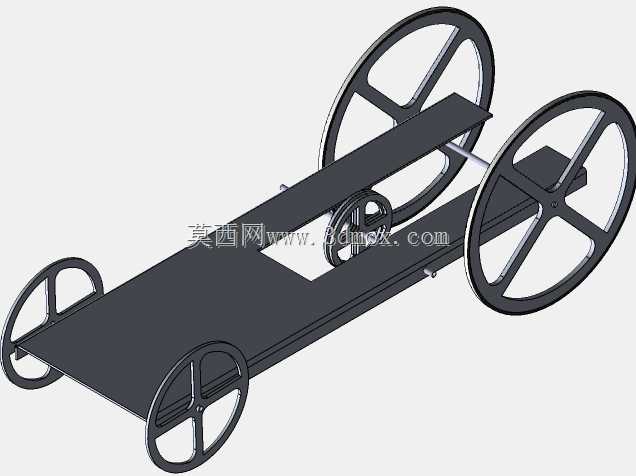

这款捕鼠功能小车底盘的设计，核心面向校园实训场景下的小型机械结构验证需求，同时可适配民用场景的移动式捕鼠作业需求，区别于传统固定式捕鼠装置，依托轮式行走结构实现小范围移动，提升捕鼠覆盖范围。从结构布局来看，底盘采用平板式承载基体，整体轮廓为长条形窄幅设计，轮组采用前小后大的四轮布局，两个大直径轮布置在底盘中后段，两个小直径轮布置在底盘前端，这种轮径差设计既可以降低底盘前端的离地高度，方便触发捕鼠机构的动作行程，又能依靠后轮大直径提升行走过程的越障能力，适配室内地面的微小凸起、线缆等障碍。传动部分在底盘中部设置了中间传动轮组，可通过额外的档位切换结构调整传动比，对应不同的行走速度档位，满足不同场景下的移动需求，比如在开阔区域可切换高速档位快速巡检，在边角区域切换低速档位保证捕鼠触发精度。设计过程中优先考虑了结构的易加工性，所有轮体均采用辐条式镂空结构，既降低了整体自重，又减少了3D打印或者板材切割的材料消耗，底盘平板采用等厚度板材加工，无需复杂的曲面成型工艺，普通激光切割或者线切割即可完成基体加工，降低制作门槛。安装边界方面，底盘平板预留了充足的上部安装空间，可根据需求加装不同类型的捕鼠触发机构、诱饵仓结构，轮组的安装轴孔采用同轴度公差设计，保证轮组转动过程无卡滞，前后轮的轴距设置兼顾了行走稳定性与转向灵活性，不会出现轴距过长导致转弯半径过大，或是轴距过短导致行走侧翻的问题。从实际用途出发，该结构除了作为实训项目的结构验证载体外，经过简单的机构加装即可投入实际使用，比如在底盘上部加装翻板式捕鼠笼、夹捕式触发机构，配合简单的动力驱动模块即可实现自主巡检捕鼠，相较于传统固定捕鼠装置，无需人工频繁更换布置位置，可在设定区域内循环移动，提升捕鼠效率。设计时也充分考虑了结构的可拓展性，底盘侧边预留了多个安装孔位，可后续加装传感器模块、避障结构，进一步升级为自动化捕鼠设备，中间的传动档位设计也为后续的动力升级预留了调整空间，无需重新加工底盘基体即可适配不同扭矩、转速的驱动部件。
