大众汽车轮毂中心装饰轮圈盖结构设计

　　轮圈盖作为汽车轮毂总成的外露装饰部件，安装于轮毂中心预留的安装位，核心作用是覆盖轮毂中心的轴头固定结构，避免行驶过程中泥水、砂石、路面积盐等杂质侵入轴头连接螺栓、轴承配合面，降低连接部位锈蚀、卡滞的概率，同时承担品牌视觉标识的传递功能，是整车外饰细节一致性的重要组成部分。

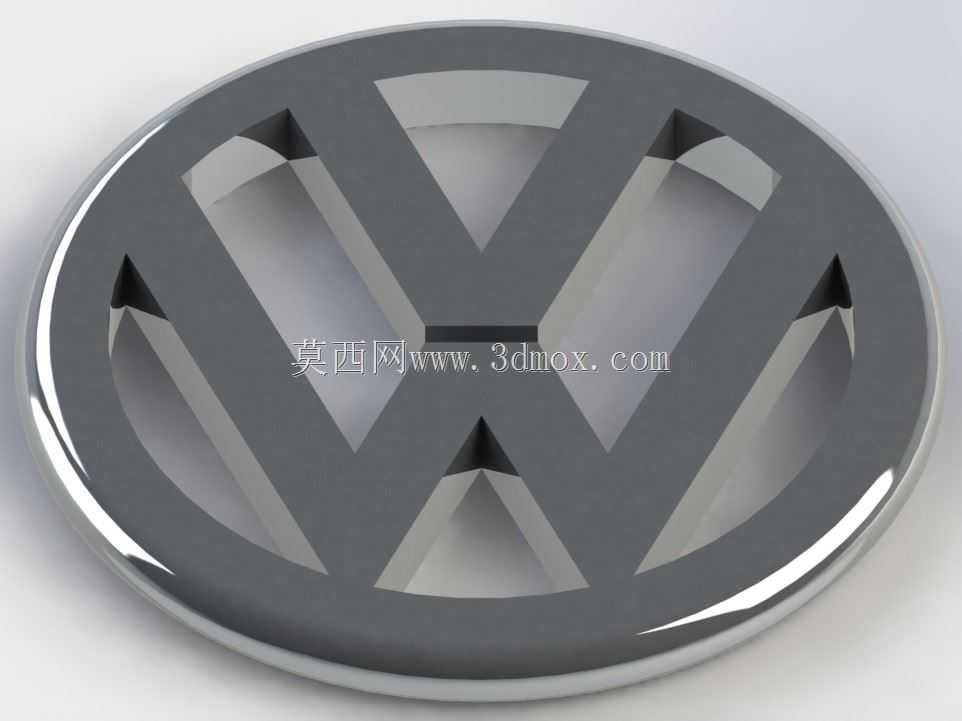

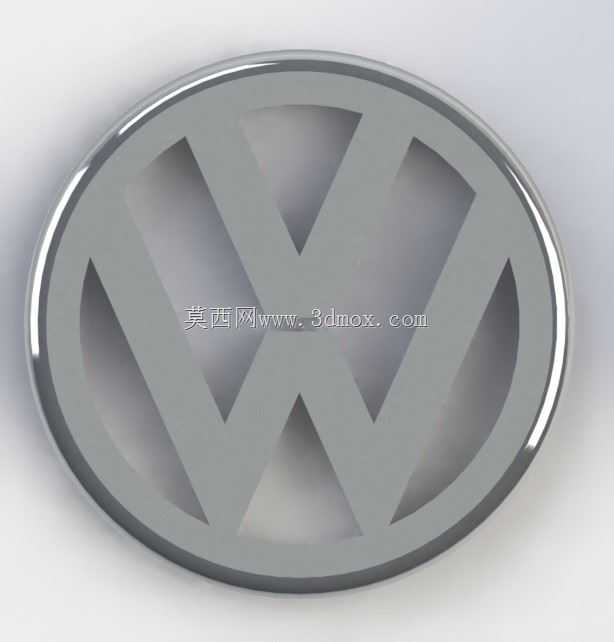

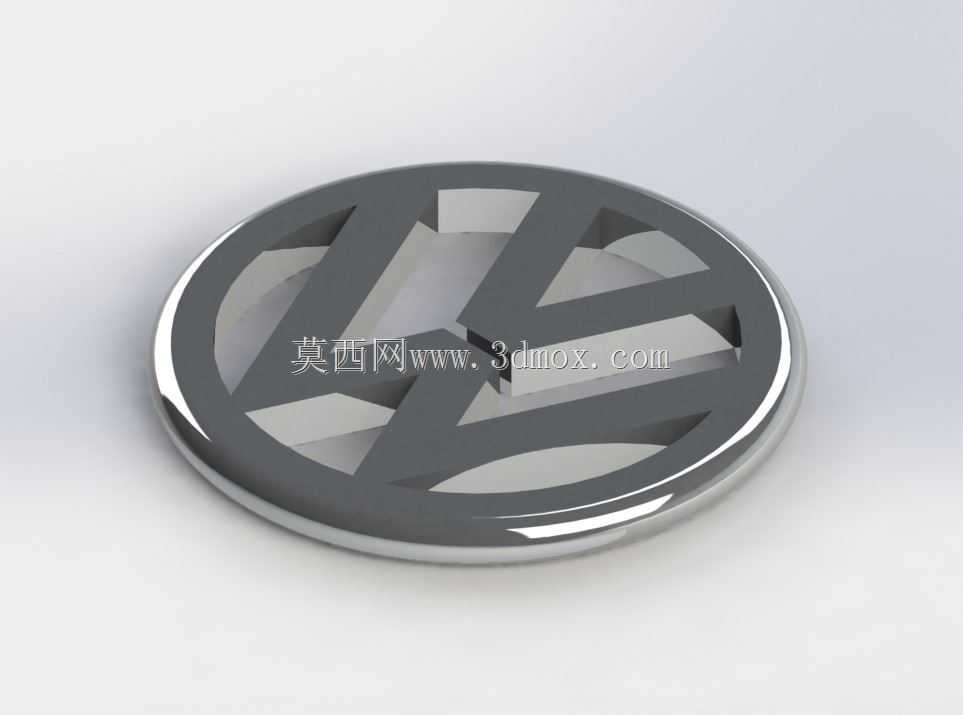

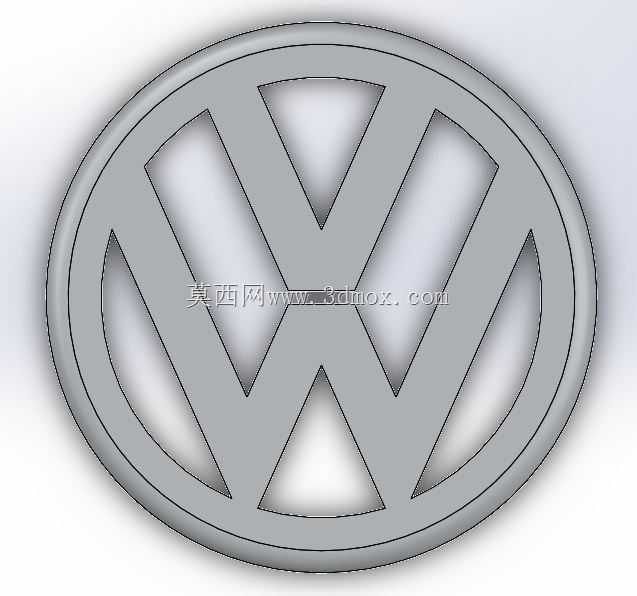

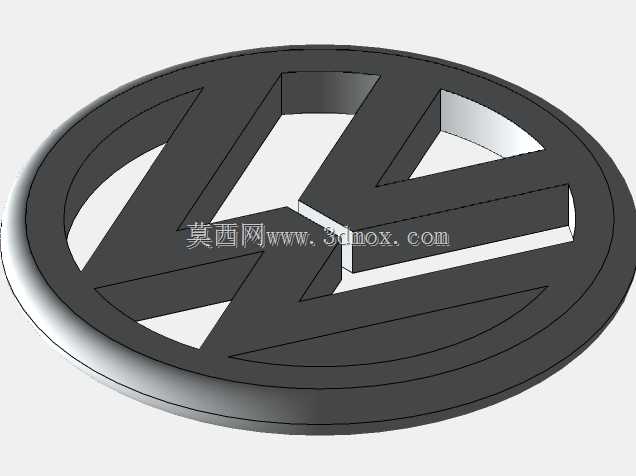

　　在实际整车配套场景中，这类轮圈盖的适配边界需要严格匹配对应轮毂的中心孔尺寸，设计阶段首先要确认轮毂中心沉台的直径、深度公差，轮圈盖的外圈配合直径需要预留合理的过盈量，配合周圈均匀分布的弹性卡脚结构，保证常温及高低温交变环境下，车辆经过颠簸路面、高速行驶时不会出现松脱、飞脱的风险。本次设计的轮圈盖以大众品牌标识为核心视觉元素，整体采用圆形薄壳结构，正面的VW标识与外圈环形边框做一体化平滑过渡，表面做高亮镀铬质感的外观处理，边缘做圆弧倒角处理，避免突出的锐边在安装、拆卸过程中划伤操作人员，也减少行驶过程中的风阻紊流与风噪产生。

　　从结构设计逻辑来看，这类装饰件不需要承担承载受力，因此壁厚设计保持均匀一致，控制在1.5-2mm区间，既可以保证注塑成型时的材料流动性，避免出现缩痕、缺胶等成型缺陷，也能控制零件自身重量，减少轮毂转动过程中的附加动平衡量，降低后期轮胎动平衡调整的配重块使用量。标识的凸起高度控制在合理范围，既保证视觉上的立体感，也避免凸起过高在洗车、日常擦拭过程中被剐蹭掉表层镀层。背面的卡脚结构沿圆周均匀分布，卡脚的倒扣角度经过反复校核，既保证安装时可以顺畅压入轮毂沉台，又能在正常使用过程中提供足够的卡紧力，拆卸时使用专用塑料撬棍即可从预留的缺口位置施力取下，不会破坏轮毂表面的漆面与轮圈盖自身结构。

　　在实际加工验证环节，这类结构可以通过激光切割工艺快速制作手板样件，选用铝板作为加工基材时，按照1:1比例输出的轮廓文件可以直接导入切割设备，加工完成后经过表面抛光、镀铬处理即可得到和量产件视觉效果一致的样件，用于前期的安装匹配验证。验证过程中需要重点检查轮圈盖安装后与轮毂表面的贴合度，保证周圈缝隙均匀，没有局部翘起、偏斜的问题，同时模拟车辆经过积水路段、高压水枪冲洗的场景，确认轮圈盖不会因为水流冲击出现脱落，安装后的密封效果可以阻挡大部分飞溅的泥水进入中心孔区域，减少后期轴头保养时的清理工作量。

　　不同于承担结构功能的底盘受力零件，这类装饰轮圈盖的设计需要平衡外观效果、安装可靠性、加工便利性三者的关系，标识的比例严格遵循品牌视觉规范，保证不同尺寸轮毂上使用的轮圈盖标识比例一致，不会出现拉伸、变形的视觉问题。配合面的公差带需要和轮毂的中心孔公差做匹配计算，过盈量过大容易导致安装困难，甚至压入过程中出现塑料件开裂的问题；过盈量过小则会导致卡紧力不足，车辆行驶过程中出现松动异响甚至脱落。在日常售后维修场景中，这类轮圈盖属于易更换的外饰件，结构设计上的标准化卡接结构可以让维修人员不需要专用复杂工具即可完成更换，降低售后维护的时间成本。
