可填充卡扣式拼接空心球体结构设计

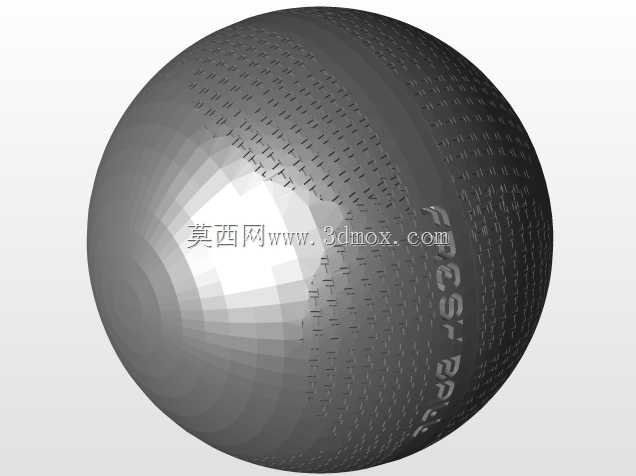

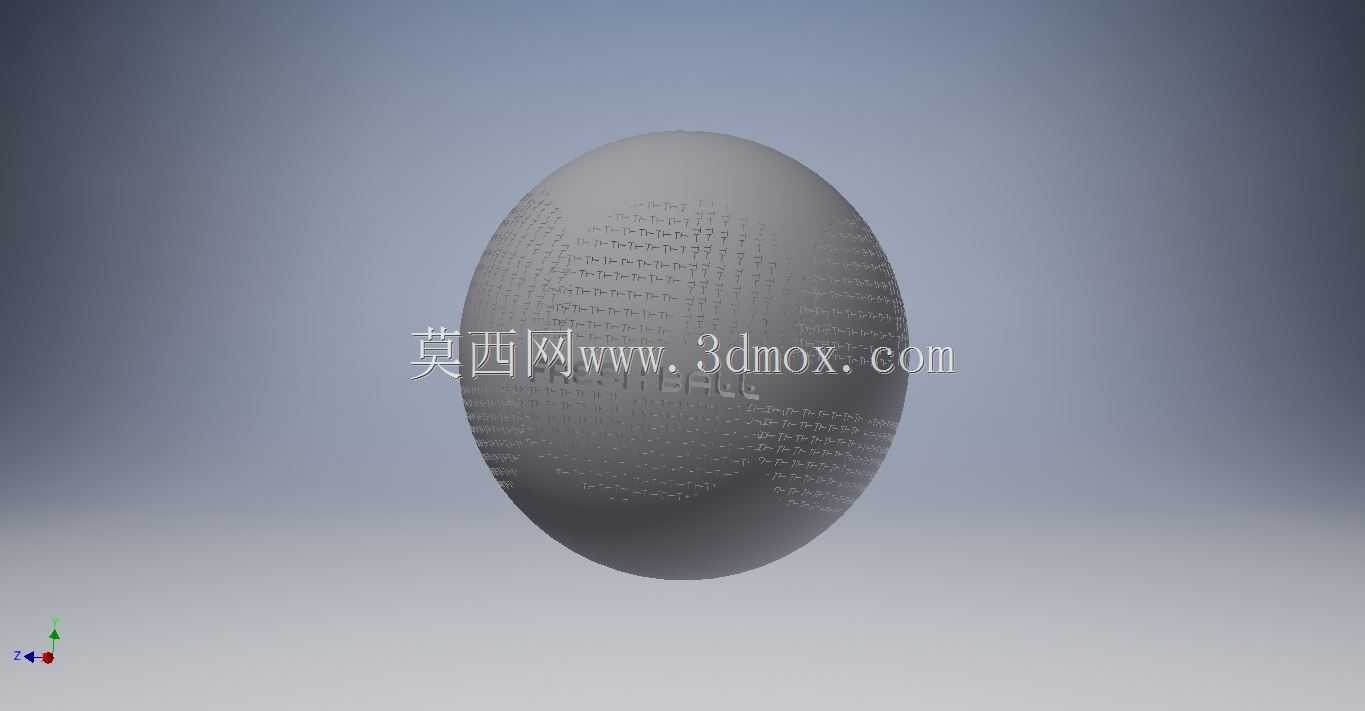

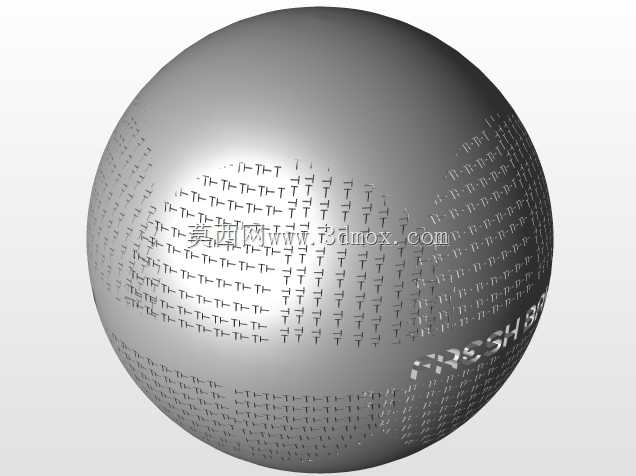

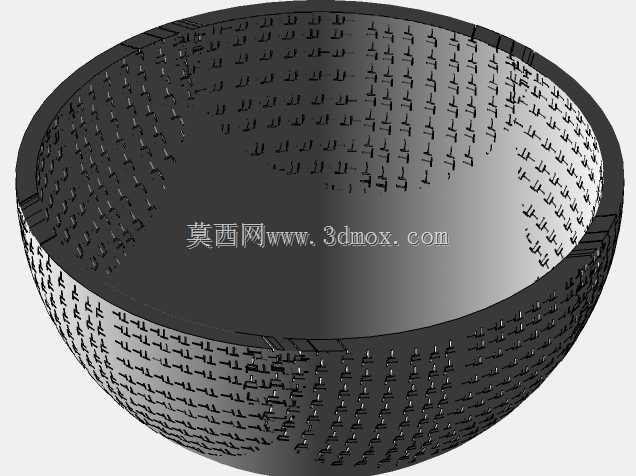

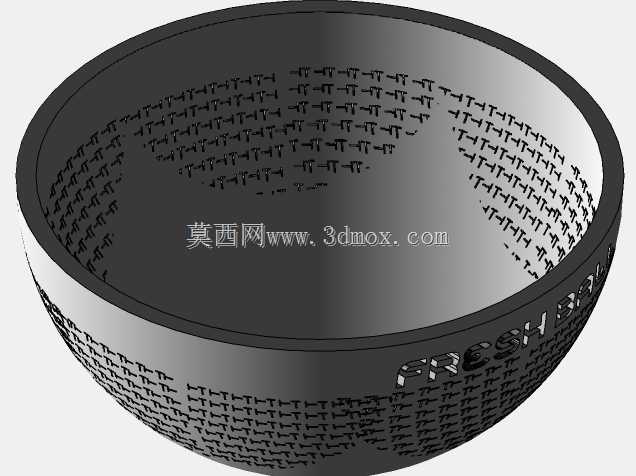

日常工业场景里，不少配重、教具、文创摆件的制作都需要用到可填充内部介质的空心球结构，这类结构如果采用一体打印成型，后续填充沙子这类配重介质时操作难度大，还容易出现填充后密封不严、介质漏出的问题，分体拼接的结构设计刚好能解决这类痛点。这款空心球采用上下两部分对扣的结构形式，拆分位置避开球体最大直径处的应力集中区域，卡扣结构设置在拼接面的内侧，不会破坏球体外部的整体观感，拼接完成后外表面无明显拼接缝隙，能满足外观展示类场景的使用需求。设计时优先考虑卡扣的连接可靠性，因为球体填充沙子后整体重量会明显提升，日常搬运、晃动过程中卡扣需要承受内部介质的挤压力与外部的冲击力，所以卡扣的卡合量做了梯度设计，初始导入段做小角度倒角方便装配，卡合止退段做直角锁止结构，装配到位后不会因为外力冲击出现脱开的情况，不需要额外添加粘接剂就能实现可靠密封。球体的外表面做了规则的切割纹理设计，不是光滑的球面结构，一方面能提升3D打印过程中球体的放置稳定性，减少支撑材料的使用量，另一方面纹理结构也能提升球体的握持摩擦力，填充配重后作为负重件使用时不容易打滑脱手。从安装边界来看，这款空心球的拼接公差控制在0.2mm以内，适配常规FDM与光固化3D打印机的成型精度，打印时不需要额外做公差补偿就能顺利完成装配，上下两部分的拼接定位做了周向均布的定位凸台，装配时不会出现周向错位，能保证外表面纹理的对齐度。结构设计时还考虑了填充介质的适配性，内壁做了均匀的壁厚过渡，从拼接位置到球顶位置壁厚逐步增加，避免填充沙子后薄壁位置出现应力开裂，球体内壁没有多余的加强筋结构，能最大化内部的填充空间，在相同外径尺寸下可以容纳更多的配重介质，满足不同重量需求的配重场景。不管是作为物理教具的演示配重件，还是文创类的填充摆件，或是工业设备里的小型配重球，这款结构都能适配对应的使用需求，打印完成后只需要将沙子等介质填充到下半部分球体内，对准定位凸台将上半部分按压到位，就能完成整个球体的装配，后续不需要二次拆卸，结构可靠性足以支撑长期使用。
